Produkteinführung
Der dreistufige pneumatische Antrieb wird verwendet, um Absperrklappen, Kugelhähne und Maschinen mit Drehbewegung automatisch zu steuern. Präzisions-Druckguss-Doppelzahnstangenkolben aus Aluminiumlegierung mit harter Oxidationsbehandlung verbessern die Drehwinkelgenauigkeit und die Lebensdauer. Der Aktorkörper mit Hartoxidation kann Kratzer effektiv vermeiden.
Schnelle Details

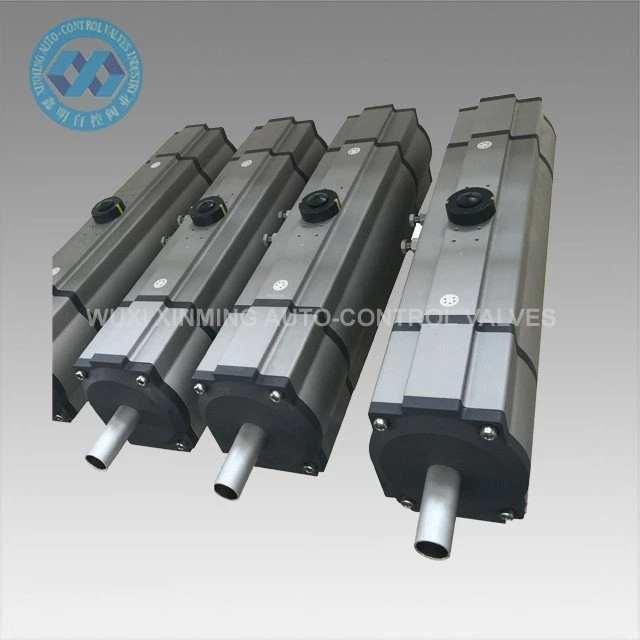

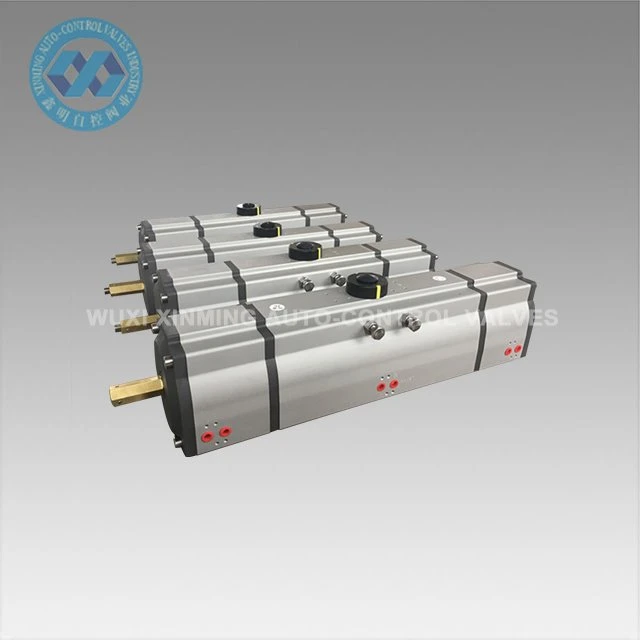

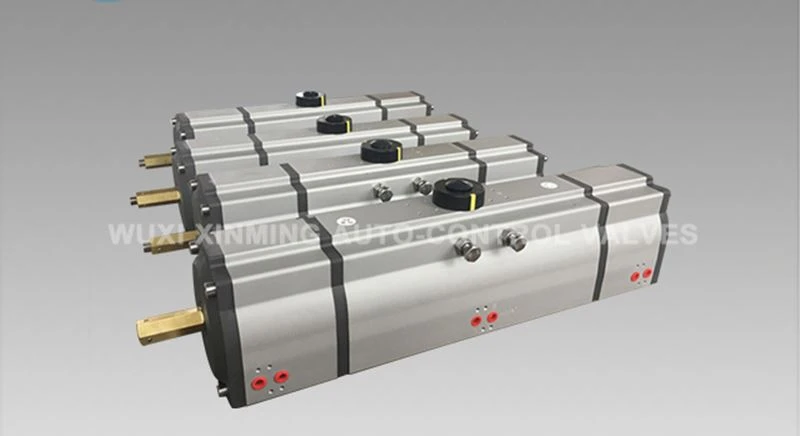

Produktname: Dreistufiger pneumatischer Antrieb
Markenname: XM und OEM wird auch akzeptiert
Antriebsgröße: 32mm-400mm
Drehwinkel: 0 ° ~ 180 ° (± 5 °)
Arbeitstemperaturbereich: -20℃~ +80℃ (Standard)
-40℃~+80℃(niedrige Temperatur)
-15℃~150℃ (hohe Temperatur)
Luftversorgungsdruck: 0,2 ~ 0,8 MPa, 10 MPa max
Anschluss oben: VDI/VDE3845 NAMUR
Anschluss unten: ISO 5211 und DIN3337
Material: Aluminiumlegierung
Struktur: Zahnstange und Ritzel, Doppelzahnstangenkolben
Oberflächenbehandlung des Antriebskörpers: hartanodisiert oder tauchoxidiert
Endkappenfarbe: schwarzgrau, schwarz, dunkelblau, himmelblau, rot, orange, grün usw.
Zertifizierung: CE, ATEX, SIL3, ISO9001:2016
Technische Parameter
XM DREISTUFIGER PNEUMATISCHER STELLANTRIEB AUSGANGSDREHMOMENTTABELLE
Modell | Eingangsluftdruck (Einheit: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Luftdruck-Ausgangsdrehmoment (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Lieferfähigkeit
Lieferfähigkeit: 10000 Einheiten pro Monat Pneumatischer Drehantrieb
Packung&Ampere; Lieferung
Verpackungsdetail: 1). separater Karton mit Schaumstoffverpackung im Inneren
2). Sperrholzkiste für Seefracht
3). Sperrholzpalette für den Luftversand
Abfahrtshafen: Shanghai, China
Vorlaufzeit:
Menge (Einheiten) | 1-500 | 501-10000 | ＞10001 |
Europäische Sommerzeit. Zeit (Tage) | 15 | 30 | zu verhandeln |
Vorteil
1) Alle wichtigen Ersatzteile würden mit Hartanodisierung behandelt, um die Festigkeit in hohem Maße zu erhöhen, um eine gute Leistung und Lebensdauer zu gewährleisten.
2) Alle Prozesse werden von CNC einmalig geformt, um die Prozessgenauigkeit und Lebensdauer zu gewährleisten.
Anwendung
Pneumatische Zahnstangenantriebe können auf verschiedene brennbare, korrosive, staubige, starke Magnetfelder, Strahlung, Vibration und Korrosion im Innen- oder Außenbereich angewendet werden und sind weit verbreitet in der Elektroenergie, Petrochemie, Metallurgie, Erdöl, Erdgas, Städten, Gebäuden , Entwässerung, Chemikalien, Ölraffination, Bergbau, Kraftwerke, Metallurgie, Bauwesen, Medizin, Lebensmittel, Erdgas, wissenschaftliche Forschung usw.
Unternehmensvorstellung
Seit 2007 hat sich WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Wir fertigen hauptsächlich pneumatische Antriebe, pneumatische Kugelhähne, pneumatische Absperrklappen, pneumatische / elektrische Steuerventile usw.

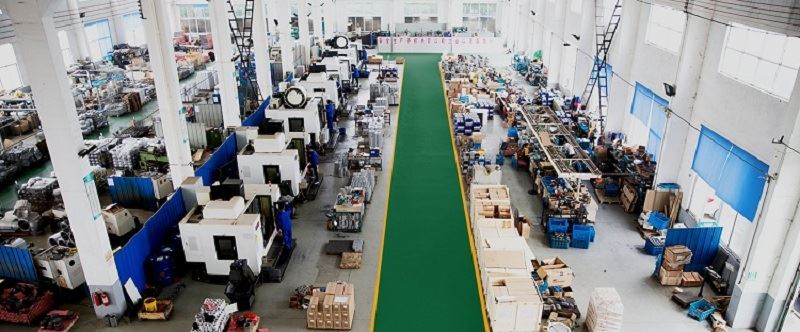

Unser Unternehmen verfügt über fortschrittliche Verarbeitungsgeräte und hoch entwickelte Prüfgeräte. Unsere Bearbeitungsausrüstung umfasst Drehmaschinen, Fräsmaschinen, Bohrmaschinen, Hobelmaschinen, Bohrmaschinen, CNC-Drehmaschinen, CNC-Bearbeitungszentren und andere Geräte. Es gibt insgesamt 30 Sets, von denen 5 Sets importiertes vertikales Maschinenzentrum und mehrere Sets fortschrittliche CNC-Drehmaschinen sind.
