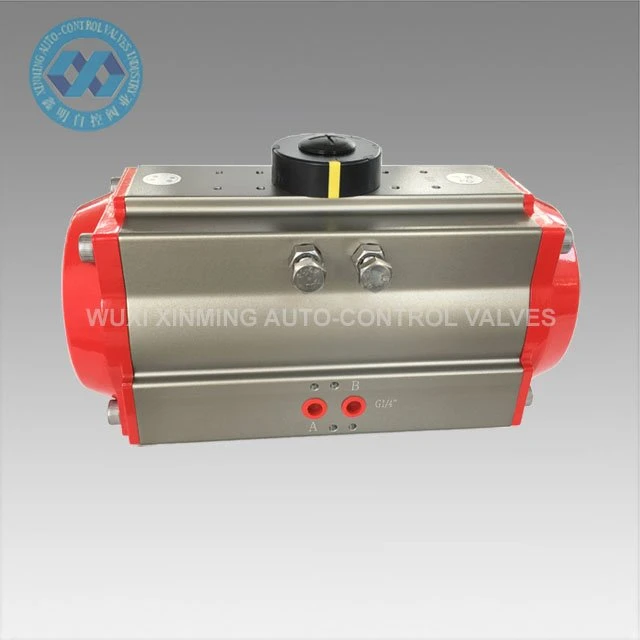

Pneumatischer Drehantrieb

Pneumatische Schwenkantriebe nutzen Druckluft zur Erzeugung der Antriebsenergie. Einige sind für die Fernsteuerung von Ventilen konzipiert. Pneumatische Drehantriebe sind langlebig, bieten im Verhältnis zu ihrer Größe hohe Kräfte und können in gefährlichen Umgebungen eingesetzt werden....

Anfrage senden

Beschreibung

Produktdetails:

Produktname	Pneumatischer Drehantrieb
Markenname	XM und OEM werden ebenfalls akzeptiert
Aktuatorgröße	32mm-400mm
Drehwinkel	0 Grad ~90 Grad (±5 Grad)
Arbeitstemperaturbereich	-20 Grad ~ +80 Grad (Standard) -40 Grad ~+80 Grad (niedrige Temperatur) -15 Grad ~150 Grad (hohe Temperatur)
Luftversorgungsdruck	0,2–0,8 MPa, 10 MPa max
Top-Verbindung	VDI/VDE3845 NAMUR
Anschluss unten	ISO 5211 und DIN 3337
Material	Aluminiumlegierung
Struktur	Zahnstange und Ritzel, Doppelzahnstangenkolben
Oberflächenbehandlung des Aktuatorkörpers	hart-eloxiert
Farbe der Endkappe	Schwarz, Schwarz, Dunkelblau, Himmelblau, Rot, Orange, Grün usw.
Zertifizierung	CE, ATEX, SIL3, ISO9001:2016

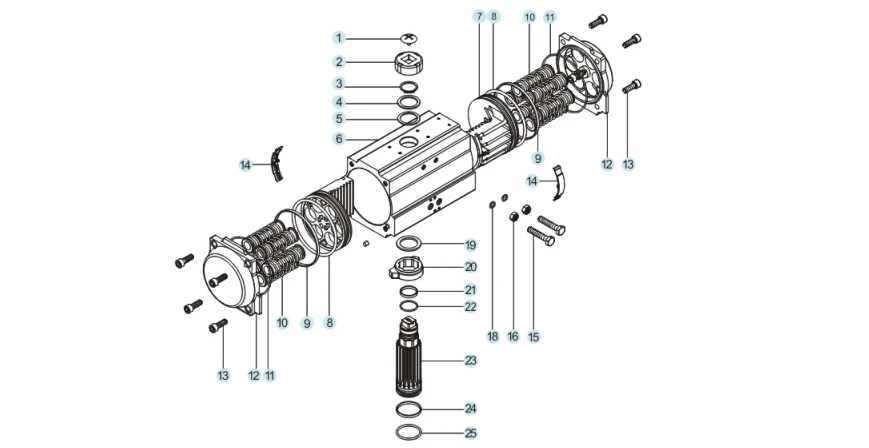

Ersatzteile und Material:

product-869-448

NEIN.	Ersatzteil	Menge	Material	Korrosionsschutzbehandlung	Optionales Material
1	Anzeigeschraube	1	Technischer Kunststoff
2	Indikator	1	Technischer Kunststoff
3	Sicherungsring	1	Edelstahl
4	Waschmaschine	1	Edelstahl
5	Äußere Dichtung	1	Tetrafluor
6	Zylinderkörper	1	Aluminiumlegierung	Harte Oxidation usw.
7	Kolben	2	Aluminiumlegierung	Harte Oxidation	Edelstahl
8	Kolben-O-Ring	2	NBR		VITON/Silikonkautschuk
9	Kolbenlager	2	Technischer Kunststoff
10	Federmontage	0-12	Federstahl	Tauchfarbe
11	Endkappen-O-Ring	2	NBR		VITON/Silikonkautschuk
12	Endkappe	2	Aluminiumlegierung	Pulverbeschichtung usw.
13	Endkappenschraube	8	Edelstahl
14	Kolbenführung	2	Technischer Kunststoff
15	Verstellbarer Bolzen	2	Edelstahl
16	Einstellbare Schraubenmutter	2	Edelstahl
17	Verstellbarer Schraubenabstandshalter	2	Edelstahl		Optional
18	Verstellbarer O-Ring mit Schraube	2	NBR		VITON/Silikonkautschuk
19	Innendichtung	1	Technischer Kunststoff
20	Nocken	1	Legierter Stahl
21	Oberes Wellenlager	1	Technischer Kunststoff
22	O-Ring der oberen Welle	1	NBR		VITON/Silikonkautschuk
23	Ritzel	1	Legierter Stahl	Vernickelung / Verchromung	Edelstahl
24	Unteres Wellenlager	1	Technischer Kunststoff
25	O-Ring der unteren Welle	1	NBR		VITON/Silikonkautschuk

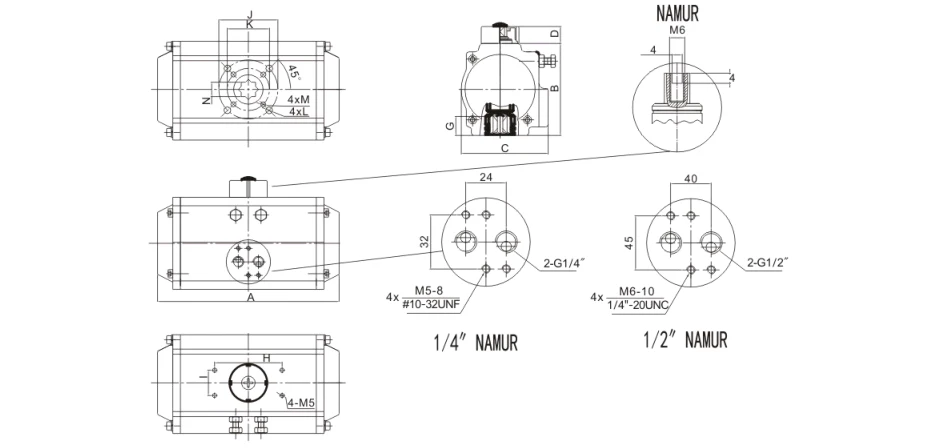

Maßdiagramm:

product-929-448

Produktspezifikationen:

Modell	A	B	C	D	H×I	G	N	J	K	L	M	Luftquellenschnittstelle-
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMUR G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMUR G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"

Vorteil

1) Alle wichtigen Ersatzteile werden hartanodisiert, um ihre Festigkeit erheblich zu erhöhen und eine gute Leistung und Lebensdauer zu gewährleisten.

2) Alle Prozesse werden einmal-durch CNC geformt, um die Prozessgenauigkeit und Lebensdauer sicherzustellen.

Anwendung

Pneumatische Drehantriebe können in verschiedenen brennbaren, korrosiven, staubigen, starken Magnetfeldern, Strahlungs-, Vibrations- und Korrosionsumgebungen im Innen- und Außenbereich eingesetzt werden und werden häufig in den Bereichen Elektrizität, Petrochemie, Metallurgie, Öl, Erdgas, Städte, Gebäude und anderen Bereichen eingesetzt. Chemische Industrie, Ölraffination, Bergbau, Kraftwerke, Metallurgie, Bauwesen, Medizin, Lebensmittel, Erdgas, wissenschaftliche Forschung usw.

Lieferfähigkeit

Lieferfähigkeit: 10.000 Einheiten pro Monat, pneumatischer Drehantrieb

Verpackung und Lieferung

Verpackungsdetail:

1) Ein separater Karton mit Schaumstoffverpackung im Inneren

2) Sperrholzkiste für den Seetransport

3) Sperrholzpalette für den Luftversand

Abfahrtshafen: Shanghai, China

Vorlaufzeit:

Menge (Einheiten)	1-50	51-1000	1001-10000	＞10001
Schätzung: Zeit (Tage)	Ware auf Lager	7	20	Zu verhandeln

Unser Service

1) 7x24 Stunden Hotline

2) Strenge Qualitätskontrolle

3) Gute Qualität zu einem günstigen Preis

4) Ausgezeichneter After--Service

5) Technischer Online-Support

6) Schnelle Lieferzeit

Über uns:

Wuxi Mit fortschrittlichen F&E-Fähigkeiten und Produktionsanlagen beliefern wir verschiedene Branchen, darunter Öl und Gas, Chemie und Kraftwerke. Unsere Produkte verkörpern unser Engagement für „Technology First, Quality Excellence“ durch innovative Lösungen und zuverlässige Leistung.

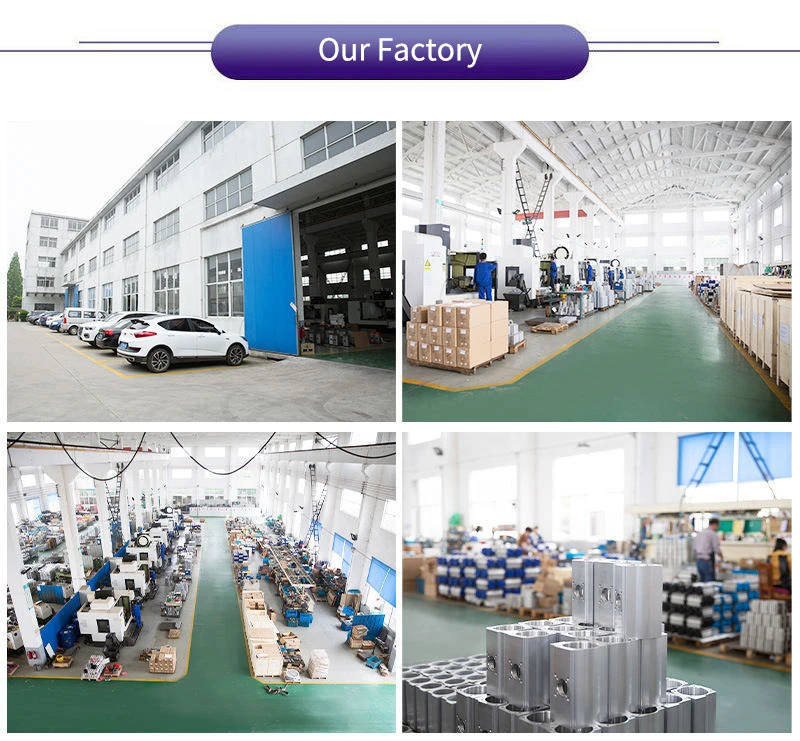

Our Factory
