Produkteinführung

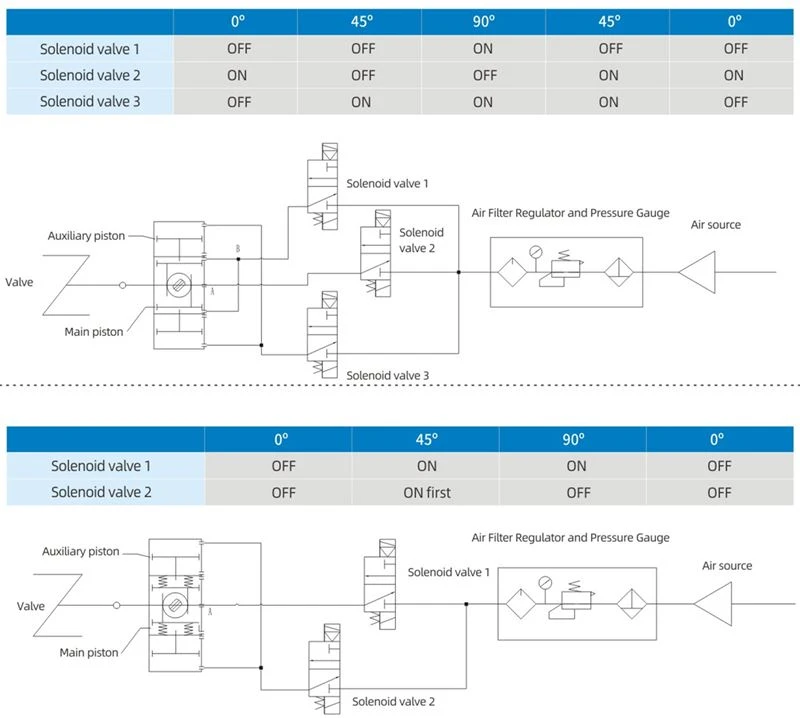

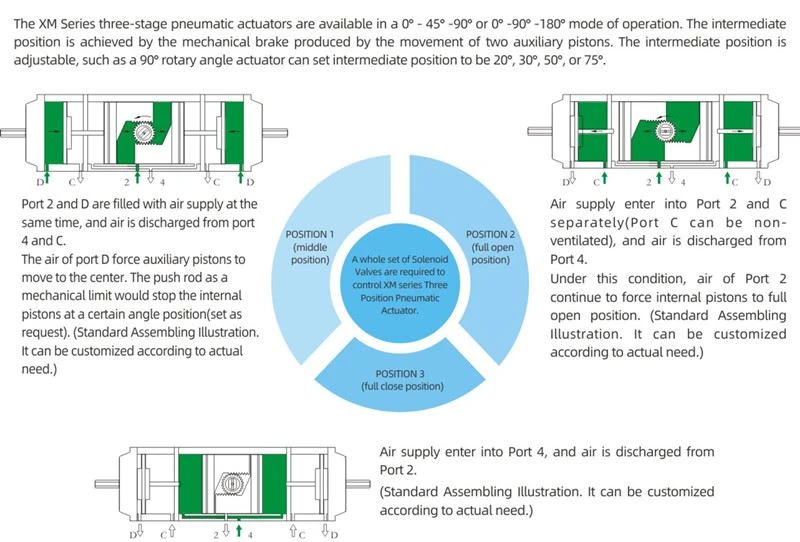

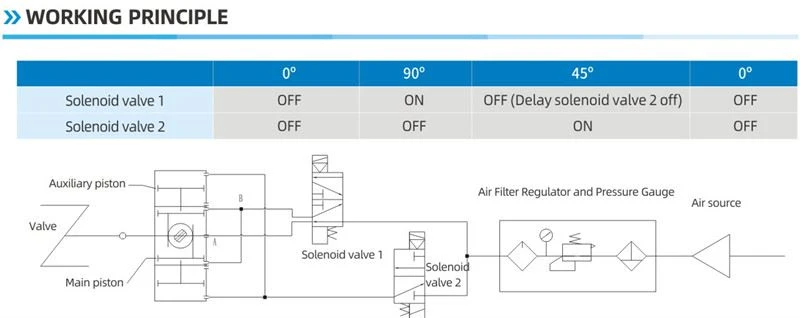

Die dreistufigen pneumatischen Stellantriebe der XM-Serie sind in den Modi 0 Grad - 45 Grad -90 Grad oder 0 Grad -90 Grad -180 Grad verfügbar Betrieb. Die Zwischenstellung wird durch die mechanische Bremse erreicht, die durch die Bewegung zweier Hilfskolben erzeugt wird. Die Zwischenposition ist einstellbar, z. B. kann ein 90-Grad-Drehwinkelstellglied die Zwischenposition auf 20 Grad, 30 Grad, 50 Grad oder 75 Grad einstellen.
Schnelle Details

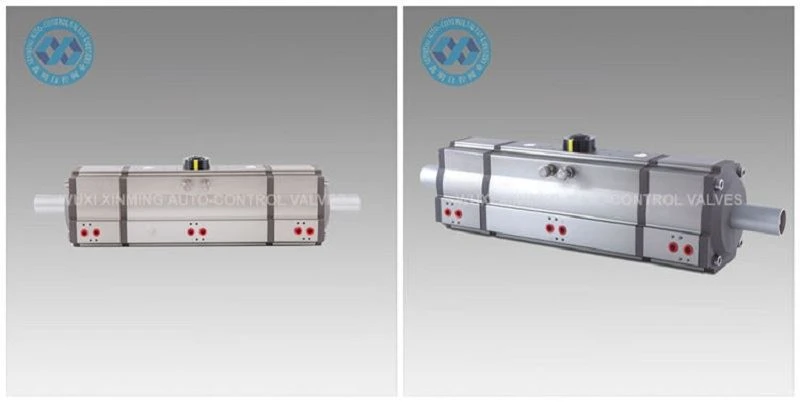

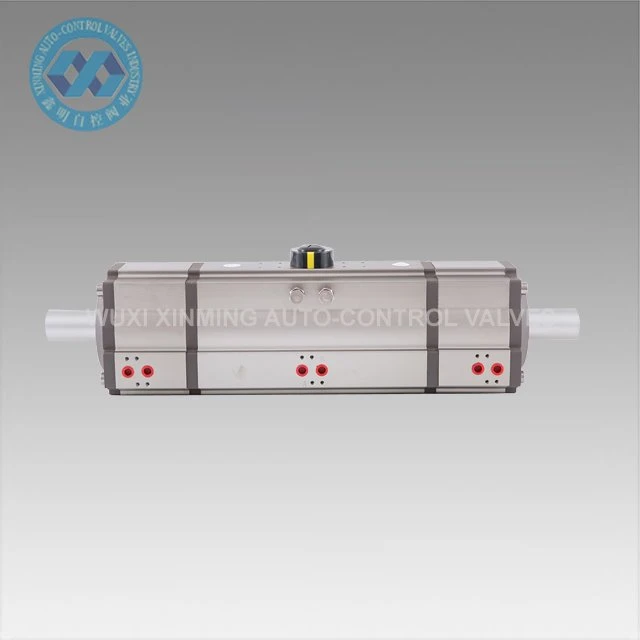

Produktname: Pneumatischer Stellantrieb mit 3 Positionen
Markenname: XM und OEM wird ebenfalls akzeptiert
Aktuatorgröße: 32 mm -400 mm

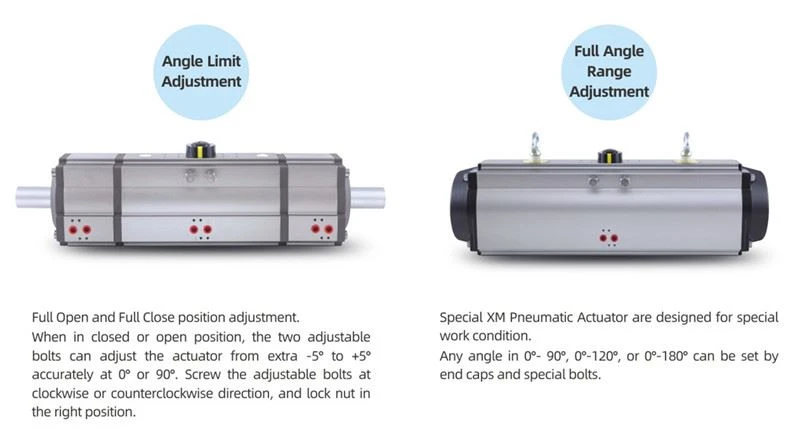

Drehwinkel: 0 Grad ~180 Grad (±5 Grad)
Arbeitstemperaturbereich: -20 Grad ~ plus 80 Grad (Standard)
-40 Grad ~ plus 80 Grad (niedrige Temperatur)
-15 Grad ~150 Grad (hohe Temperatur)
Luftversorgungsdruck: {{0}},2~0,8 MPa, 10 MPa max
Anschluss oben: VDI/VDE3845 NAMUR
Unterer Anschluss: ISO 5211 und DIN3337
Material: Aluminiumlegierung
Struktur: Zahnstange und Ritzel, Doppelzahnstangenkolben
Oberflächenbehandlung des Antriebskörpers: harteloxiert oder Tauchoxidation
Endkappenfarbe: schwarzgrau, schwarz, dunkelblau, himmelblau, rot, orange, grün usw.
Zertifizierung: CE, ATEX, SIL3, ISO9001:2016
Vorteile pneumatischer Stellantriebe
1. Akzeptieren Sie ein kontinuierliches Gassignal und geben Sie eine lineare Verschiebung aus (nach dem Hinzufügen eines Strom- / Gasumwandlungsgeräts kann es auch ein kontinuierliches elektrisches Signal akzeptieren), und einige können eine Winkelverschiebung ausgeben, wenn sie mit einem Kipphebel ausgestattet sind.
2. Es hat positive und negative Funktionen.
3. Die Bewegungsgeschwindigkeit ist groß, aber die Geschwindigkeit wird langsamer, wenn die Last zunimmt.
4. Die Ausgangskraft hängt vom Betriebsdruck ab.
5. Hohe Zuverlässigkeit, aber das Ventil kann nicht gewartet werden, nachdem die Gasquelle unterbrochen wurde (es kann nach Hinzufügen eines Rückhalteventils gewartet werden).
6. Es ist unbequem, eine Segmentsteuerung und eine Programmsteuerung zu realisieren.
7. Einfache Wartung und gute Anpassungsfähigkeit an die Umgebung.
8. Die Ausgangsleistung ist groß.
9, mit explosionsgeschützter Funktion.
Lieferfähigkeit
Lieferfähigkeit: 10000 Einheiten pro Monat Pneumatischer Drehantrieb
Verpackung & Lieferung
Verpackungsdetail: 1). separater Karton mit Schaumstoffverpackung im Inneren
2). Sperrholzkiste für den Seetransport
3). Sperrholzpalette für Luftfracht
Vorteil
1) Alle wichtigen Ersatzteile werden hartanodisiert, um die Festigkeit stark zu erhöhen und eine gute Leistung und Lebensdauer zu gewährleisten.
2) Alle Prozesse werden einmalig durch CNC geformt, um die Prozessgenauigkeit und Lebensdauer sicherzustellen.
Technische Parameter
XM PNEUMATISCHER STELLANTRIEB MIT 3 POSITIONEN AUSGANGSMOMENTTABELLE
Modell | Eingangsluftdruck (Einheit: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Luftdruckausgangsdrehmoment (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
