Produkteinführung

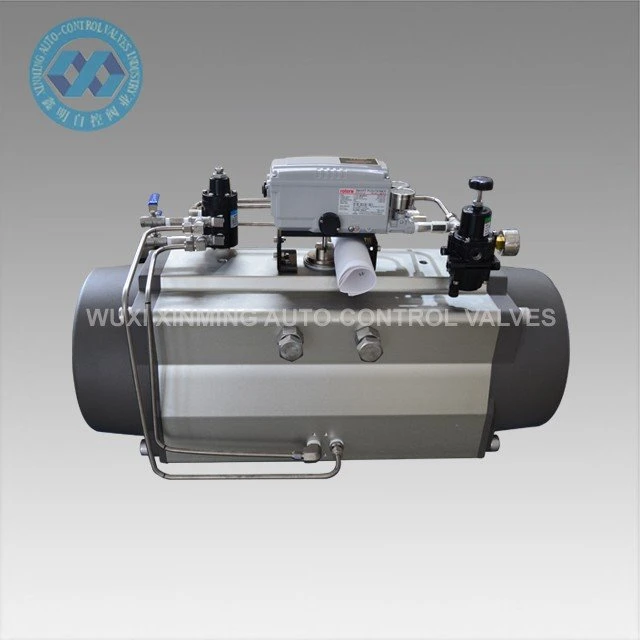

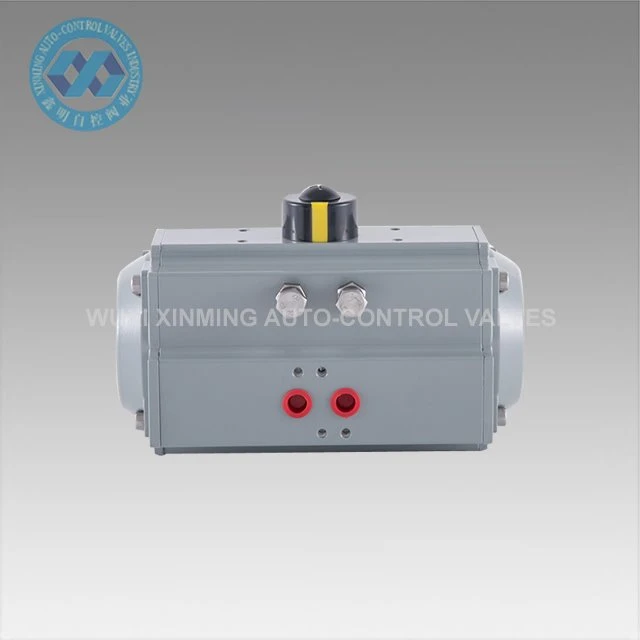

Aluminium Pneumatic Actuator wird verwendet, um Absperrklappen, Kugelhähne und Maschinen mit Drehbewegung automatisch zu steuern.
Konstruktive Maßnahmen
1. Der Ventilkörper und der Kolben sind hart eloxiert.
2. Sofern die Blinkerschraube nicht aus Kunststoff besteht, sind alle anderen Schrauben SS304.
3. Große und kleine Ausgangsdrehmomente sind optional.
Schnelle Details
Produktname: Pneumatischer Aluminiumantrieb
Markenname: XM, und OEM wird auch akzeptiert
Aktuatorgröße: 32mm-400mm
Drehwinkel: 0 ° ~ 90 ° (±5 °)
Arbeitstemperaturbereich: -20 °C ~ + 80 °C (Standard)
-40 °C ~ + 80 °C (niedrige Temperatur)
-15 °C ~ 150 °C (hohe Temperatur)
Luftversorgungsdruck: 0,2 ~ 0,8 MPa, 10Mpa max
Oberer Anschluss: VDI/VDE3845 NAMUR
Unterer Anschluss: ISO 5211 und DIN3337
Material: Aluminiumlegierung
Aufbau: Zahnstange und Ritzel, Doppelzahnstangenkolben
Oberflächenbehandlung des Aktuatorkörpers: hart eloxiert mit voller Epoxidbeschichtung (gegen milde korrosive)
End Cap Farbe: schwarz grau, schwarz, dunkelblau, himmelblau, rot, orange, grün, etc.
Zertifizierung: CE, ATEX, SIL3, ISO9001:2016
Technische Parameter
XM ALUMINIUM PNEUMATISCHER AKTUATORAUSGANGSDREHMOMENTTISCH
Modell | Eingangsluftdruck (Einheit:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Luftdruck-Ausgangsdrehmoment (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Ersatzteile und Material

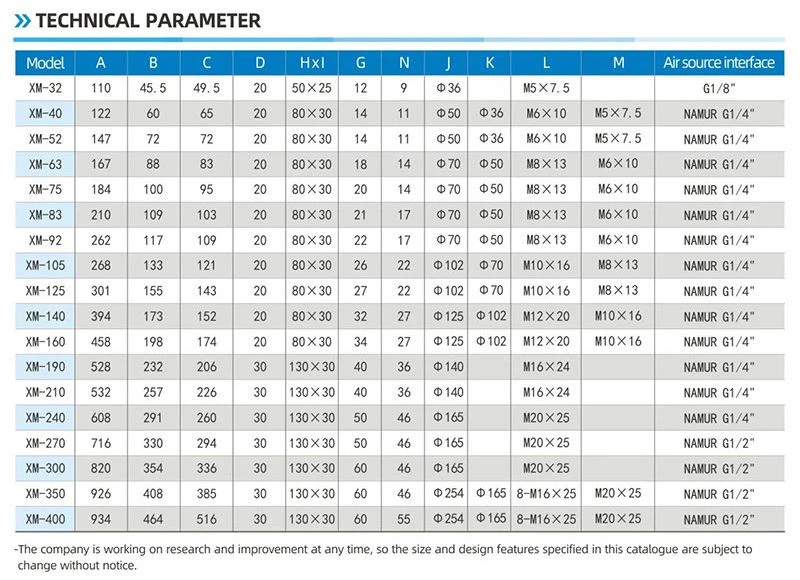

Dimensionsdiagramm
Unternehmensvorstellung
Seit 2007 hat WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD gegründet.
Wir stellen hauptsächlich pneumatische Aktuatoren, pneumatische Kugelhähne, pneumatische Absperrklappen, pneumatische / elektrische Regelventile usw. her.
Unser Unternehmen verfügt über fortschrittliche Verarbeitungsanlagen und ausgeklügelte Prüfgeräte. Unsere Bearbeitungsausrüstung umfasst Drehmaschinen, Fräsmaschinen, Bohrmaschinen, Hobelmaschinen, Bohrmaschinen, CNC-Drehmaschinen, CNC-Bearbeitungszentren und andere Geräte. Es gibt insgesamt 30 Sets, von denen es 5 Sets importierte vertikale Bearbeitungszentren und mehrere Sets fortgeschrittene CNC-Drehmaschinen gibt.
Versorgungsmaterial-Fähigkeit:10000 Einheiten pro Monat Pneumatischer Drehantrieb
Verpackung & Lieferung
Verpackungsdetail: 1). separater Karton mit Schaumstoffverpackung im Inneren
2). Sperrholzkoffer für den Seetransport
3). Sperrholzpalette für den Lufttransport
Abfahrtshafen:Shanghai, China
Vorlaufzeit:
Menge(Einheiten) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Geschätzte Zeit(Tage) | Waren auf Lager | 7 | 20 | Zu verhandeln |
