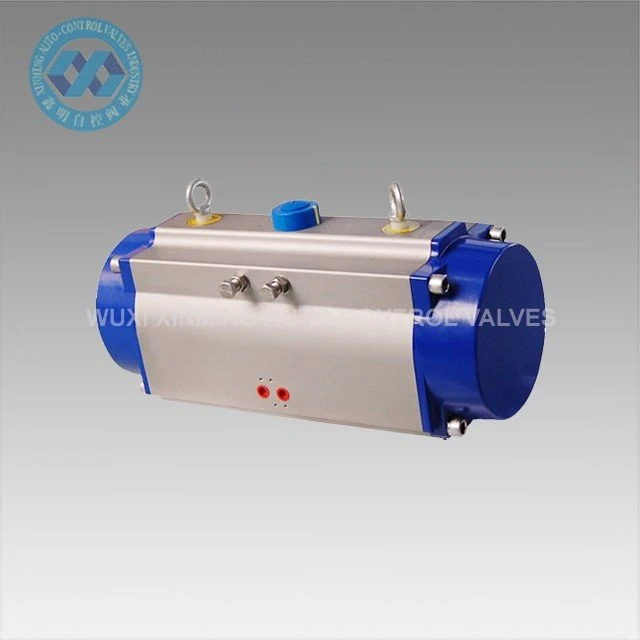

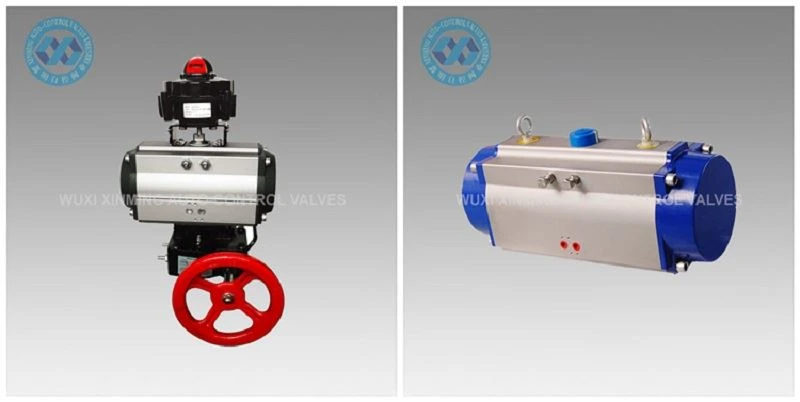

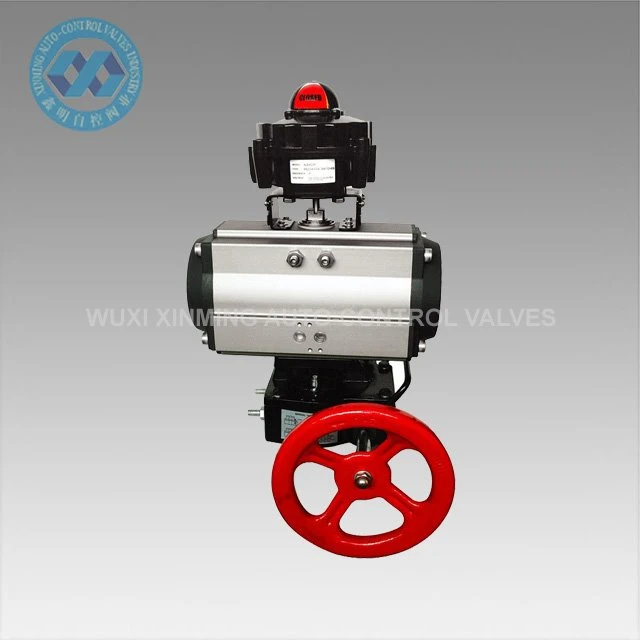

Produkteinführung
Der pneumatische Ein-Aus-Stellantrieb wird zur automatischen Steuerung von Absperrklappen, Kugelhähnen und Maschinen mit Drehbewegung verwendet. Doppelzahnstangen-Kolben aus Präzisionsdruckguss-Aluminiumlegierung mit harter Oxidationsbehandlung verbessern die Drehwinkelgenauigkeit und Lebensdauer. Der Aktuatorkörper mit harter Oxidation kann den Kratzer effektiv vermeiden.
Schnelle Details
Produktname: Pneumatischer Ein-Aus-Stellantrieb
Markenname: XM und OEM wird ebenfalls akzeptiert
Aktuatorgröße: 32 mm -400 mm
Drehwinkel: 0 Grad ~90 Grad (±5 Grad)
Arbeitstemperaturbereich: -20 Grad ~ plus 80 Grad (Standard)
-40 Grad ~ plus 80 Grad (niedrige Temperatur)
-15 Grad ~150 Grad (hohe Temperatur)
Luftversorgungsdruck: {{0}},2~0,8 MPa, 10 MPa max
Anschluss oben: VDI/VDE3845 NAMUR
Unterer Anschluss: ISO 5211 und DIN3337
Material: Aluminiumlegierung
Struktur: Zahnstange und Ritzel, Doppelzahnstangenkolben
Oberflächenbehandlung des Antriebskörpers: harteloxiert oder Tauchoxidation
Farbe der Endkappe: schwarzgrau, schwarz, dunkelblau, himmelblau, rot, orange, grün usw.
Zertifizierung: CE, ATEX, SIL3, ISO9001:2016
Technische Parameter
AUSGANGSMOMENTTABELLE DES XM EIN-AUS-PNEUMATISCHEN STELLANTRIEBS
Modell | Eingangsluftdruck (Einheit: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Luftdruckausgangsdrehmoment (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

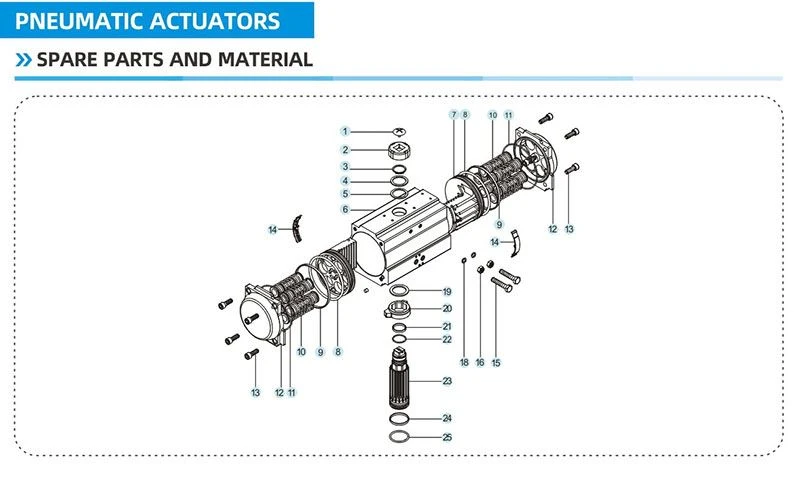

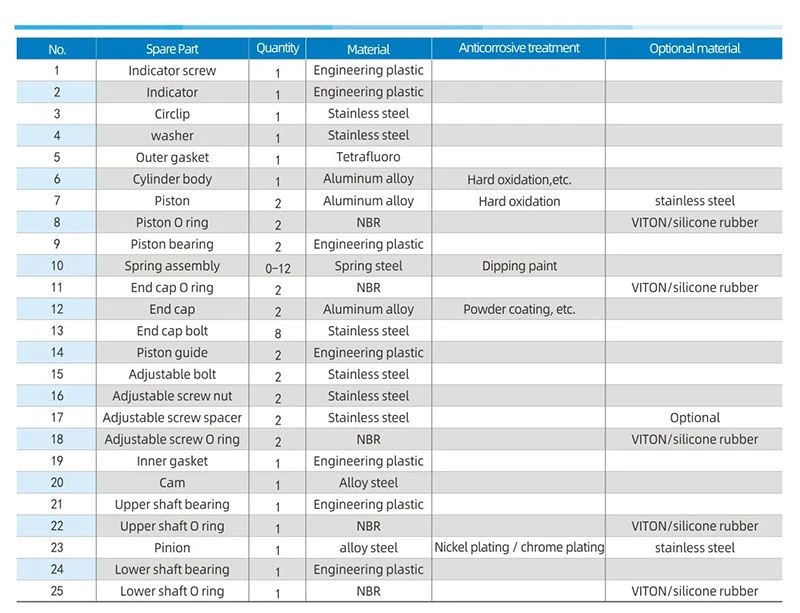

Ersatzteile und Material
Dimensionsdiagramm
Lieferfähigkeit
Lieferfähigkeit: 10000 Einheiten pro Monat Pneumatischer Drehantrieb
Verpackung & Lieferung
Verpackungsdetail: 1). separater Karton mit Schaumstoffverpackung im Inneren
2). Sperrholzkiste für den Seetransport
3). Sperrholzpalette für Luftfracht
Abfahrtshafen: Shanghai, China
Vorlaufzeit:
Menge (Einheiten) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Europäische Sommerzeit. Zeit (Tage) | Waren auf Lager | 7 | 20 | Ausgehandelt werden |
Vorteil
1) Alle wichtigen Ersatzteile werden mit Harteloxierung behandelt, um die Festigkeit in hohem Maße zu erhöhen und eine gute Leistung und Lebensdauer zu gewährleisten.
2) Alle Prozesse werden einmalig durch CNC geformt, um die Prozessgenauigkeit und Lebensdauer sicherzustellen.
Anwendung
Pneumatische Zahnstangenantriebe können für verschiedene brennbare, korrosive, starke Magnetfelder, Strahlung, vibrationskorrosive Umgebungen im Innen- oder Außenbereich geeignet sein, die in den Bereichen Elektrizität, Petrochemie, Metallurgie, Erdöl, Bau, Entwässerung weit verbreitet sind. chemische Industrie, Ölraffination, Bergbau, Kraftwerk, Metallurgie, Architektur, Medizin, Lebensmittel, Gas, wissenschaftliche Forschung usw.
Unternehmensvorstellung
Seit 2007 hat sich WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD etabliert.
Wir stellen hauptsächlich pneumatische Stellantriebe, pneumatische Kugelhähne, pneumatische Absperrklappen, pneumatische/elektrische Steuerventile usw. her.
Unser Unternehmen verfügt über fortschrittliche Verarbeitungsgeräte und ausgeklügelte Prüfgeräte. Unsere Verarbeitungsausrüstung umfasst Drehmaschinen, Fräsmaschinen, Bohrmaschinen, Hobelmaschinen, Bohrmaschinen, CNC-Drehmaschinen, CNC-Bearbeitungszentren und andere Geräte. Es gibt insgesamt 30 Sätze, von denen 5 Sätze importierte vertikale Bearbeitungszentren und mehrere Sätze fortschrittlicher CNC-Drehmaschinen sind.
Unser Service
1) 7x24 Stunden Hotline
2) Strenge Qualitätskontrolle
3) Gute Qualität zu einem günstigen Preis
4) Ausgezeichneter Nachservice
5) Technische Online-Unterstützung
6) Schnelle Lieferzeit
FAQ
Q 1: Kapazität der Zahlungsbedingungen?
A 1: T/T, L/C, Western Union.
F 2: Geschäftsbedingungen?
A 2: In Übereinstimmung mit Incoterms 2010, normalerweise mit EXW, FOB Shanghai, CFR, CIF und DDU.
F 3: Gültigkeit des Angebots?
A 3: Innerhalb von 30 Tagen.
F 4: Versandarten?
A 4: Auf dem Seeweg, auf dem Luftweg, per Express oder per Eisenbahn.
F 5: Garantie?
A 5: Ein Jahr Qualitätsgarantie für kostenlosen und lebenslangen kostenpflichtigen Service.
F 6: Installation und Schulung?
A 6: normale Videoanleitung für die Installation. Ggf. kostenpflichtige Auslandsingenieurleistung erbracht.
