Produkteinführung

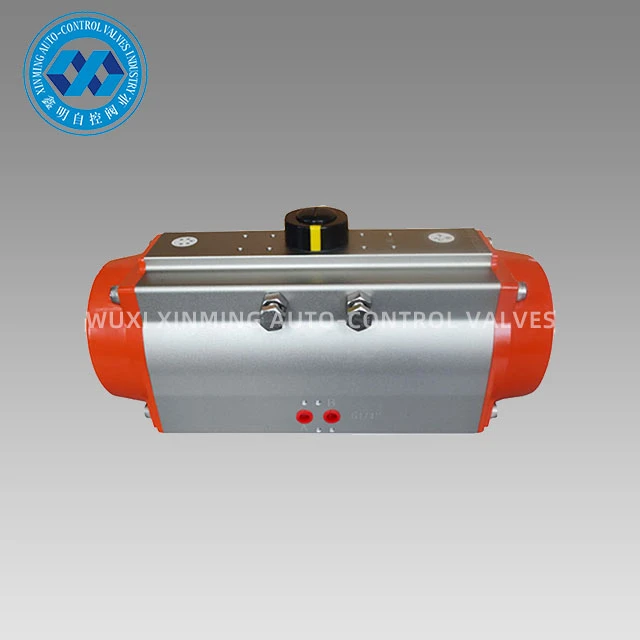

Der hartanodisierte pneumatische Stellantrieb hat eine kompakte Doppel-Kolben-Zahnstange-und-Struktur mit präzisem Getriebe und stabilem Ausgangsdrehmoment; Der Zylinderkörper besteht aus extrudierter Aluminiumlegierung, eloxiert, mit harter Oberfläche und starker Verschleißfestigkeit. es kann nach Bedarf installiert werden. Ventil, Echogerät, Stellungsregler (Öffnungsanzeige), Drilling und Handantrieb. Passender Kugelhahn, Absperrklappe und andere Winkelhubventile.
Design-Merkmale
1. Ventilkörper und Kolben sind hart eloxiert.
2. Sofern die Anzeigeschraube nicht aus Kunststoff ist, sind alle anderen Schrauben aus SS304.
3. Große und kleine Ausgangsdrehmomente sind optional.
Technische Parameter
XM ALUMINIUM PNEUMATISCHER STELLANTRIEB AUSGANGSMOMENTTABELLE
Modell | Eingangsluftdruck (Einheit: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Luftdruckausgangsdrehmoment (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Ersatzteile und Material
Dimensionsdiagramm
