Produktübersicht

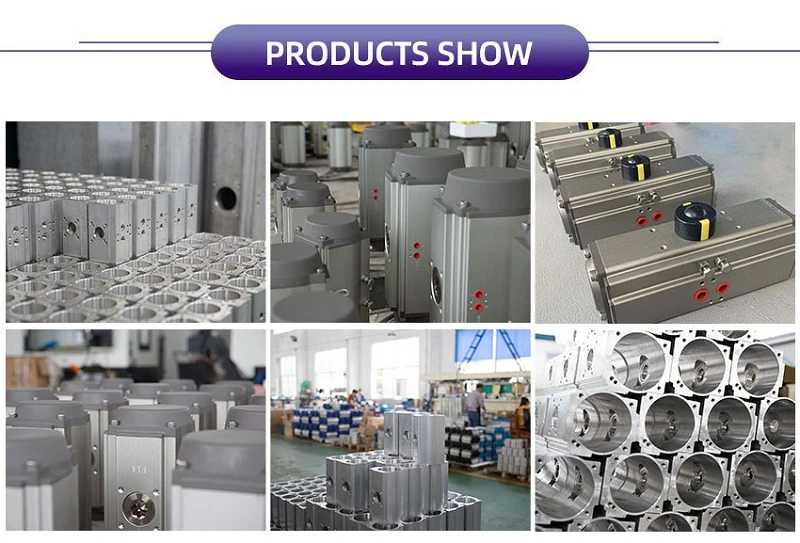

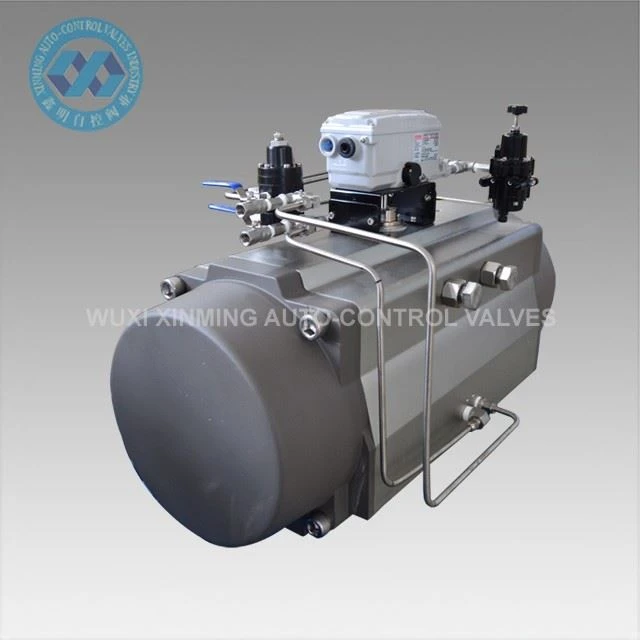

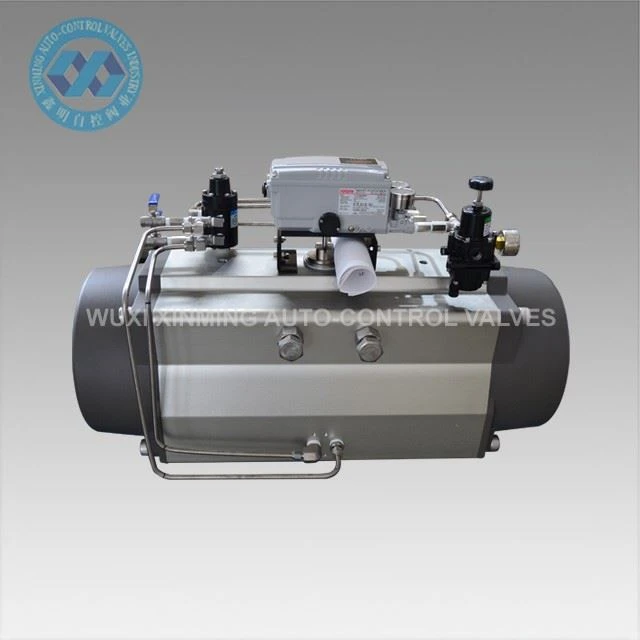

Der doppeltwirkende pneumatische Zahnstangenantrieb ist für die Automatisierung von Vierteldrehungskugelhähnen und Absperrklappen in industriellen Rohrleitungssystemen konzipiert. Es bietet eine zuverlässige pneumatische Steuerung für den Ventilbetrieb von 0 bis 90 Grad und ist mit Standard-Montageschnittstellen wie ISO 5211 und NAMUR VDI/VDE 3845 kompatibel.
Es wird häufig in industriellen Automatisierungssystemen eingesetzt, in denen eine stabile und standardisierte Ventilbetätigung erforderlich ist.
Technischer Parameter
| Produktname | Pneumatischer Drehantrieb |
| Markenname | XM und OEM werden ebenfalls akzeptiert |
| Aktuatorgröße | 32mm-400mm |
| Drehwinkel | 0 Grad ~90 Grad |
| Arbeitstemperaturbereich |
-20 Grad ~ +80 Grad (Standard) -40 Grad ~+80 Grad (niedrige Temperatur) -15 Grad ~150 Grad (hohe Temperatur) |
| Luftversorgungsdruck | 0,2 ~ 0,8 MPa, 10 MPa max |
| Top-Verbindung | VDI/VDE3845 NAMUR |
| Anschluss unten | ISO 5211 und DIN 3337 |
| Material | Aluminiumlegierung |
| Struktur | Zahnstange und Ritzel, Doppelzahnstangenkolben |
| Oberflächenbehandlung des Aktuatorkörpers | hart eloxiert |
| Farbe der Endkappe | Schwarzgrau, Schwarz, Dunkelblau, Himmelblau, Rot, Orange, Grün usw. |
| Zertifizierung | CE, ATEX, SIL3, ISO9001:2016 |
XM DOPPELTWIRKENDE PNEUMATISCHE DREHANTRIEBS-AUSGANGSDREHMOMENTTABELLE
|
Modell |
Eingangsluftdruck (Einheit: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Luftdruck-Ausgangsdrehmoment (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Merkmale
- Das doppelt wirkende Zahnstangen-Ritzel-Design sorgt für eine stabile, luftbetriebene Öffnungs- und Schließsteuerung.
- 0-Grad-90-Grad-Vierteldrehung für Kugelhähne und Absperrklappen.
- Die Doppelzahnstangen-Kolbenstruktur verbessert den Drehmomentausgleich und reduziert die mechanische Belastung.
- Das Gehäuse aus hart eloxiertem Aluminium sorgt für Korrosionsbeständigkeit in Industrieumgebungen.
- Montage nach NAMUR VDI/VDE 3845 und ISO 5211 zur direkten Montage ohne Adapter.
- Option mit großem Temperaturbereich für normale und raue Arbeitsbedingungen.
- OEM-Anpassung für Drehmoment-, Größen- und Farbanforderungen verfügbar.
- CE-, ATEX-, SIL3- und ISO9001-zertifiziert für den Einsatz in der industriellen Automatisierung.
Anwendung
- Automatisierung von Kugelhähnen in Öl- und Gaspipelines
- Absperrklappensteuerung in Wasseraufbereitungsanlagen
- Systeme zur Regulierung des chemischen Verarbeitungsflusses
- Dampf- und Flüssigkeitskontrollsysteme für Kraftwerke
- Produktionslinien für Lebensmittel, Getränke und Pharmazeutika
- Allgemeine industrielle Prozessautomatisierung
Lieferfähigkeit
Lieferfähigkeit: 10.000 Einheiten pro Monat. Pneumatischer Drehantrieb

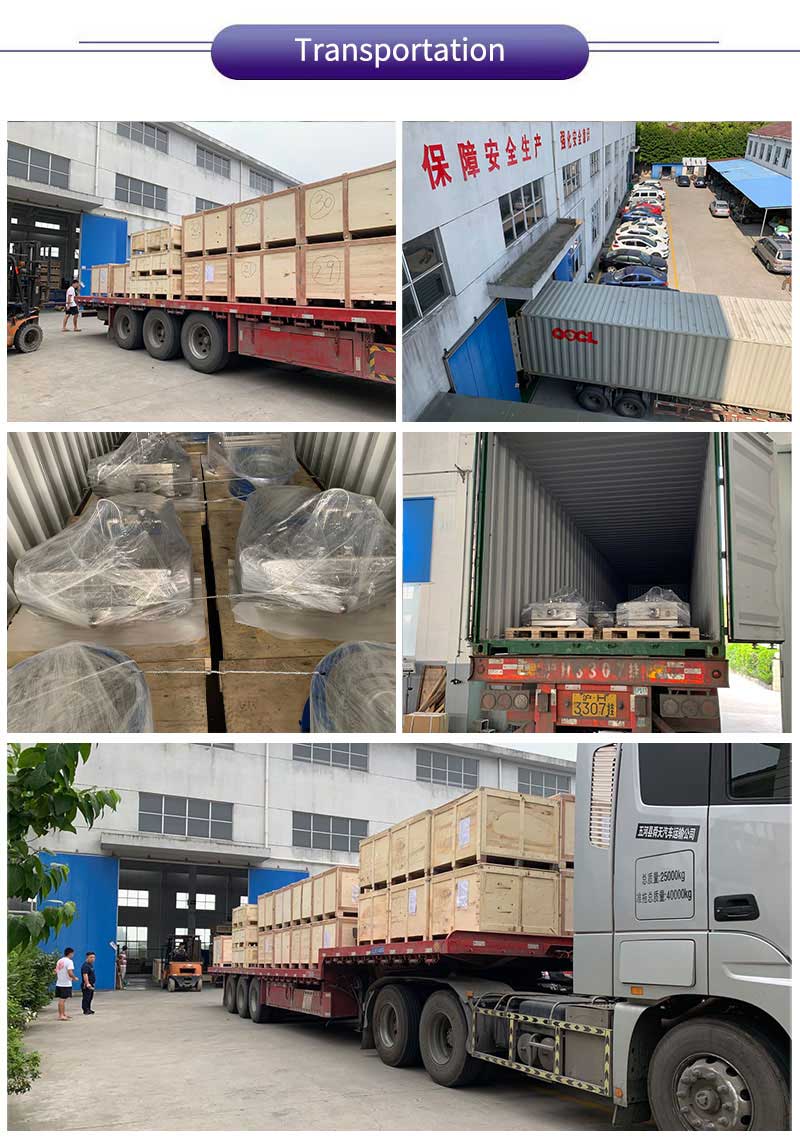

Verpackung und Lieferung
Verpackungsdetail:
1). Separater Karton mit Schaumstoffverpackung im Inneren
2). Sperrholzkiste für den Seetransport
3). Sperrholzpalette für den Luftversand
Abfahrtshafen: Shanghai, Ningbo usw. China
Vorlaufzeit:
|
Menge (Einheiten) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Schätzung: Zeit (Tage) |
Ware auf Lager |
7 |
20 |
Zu verhandeln |
