Produkteinführung
Pneumatische 90-Grad-Aktuatoren haben einzigartige Stile, fortschrittliche Technologie, Präzisionsfertigung, wirtschaftliches und kompaktes Design und können direkt mit anderem Zubehör ausgestattet werden, um die Effizienz und Wirtschaftlichkeit zu verbessern.
Schnelle Details

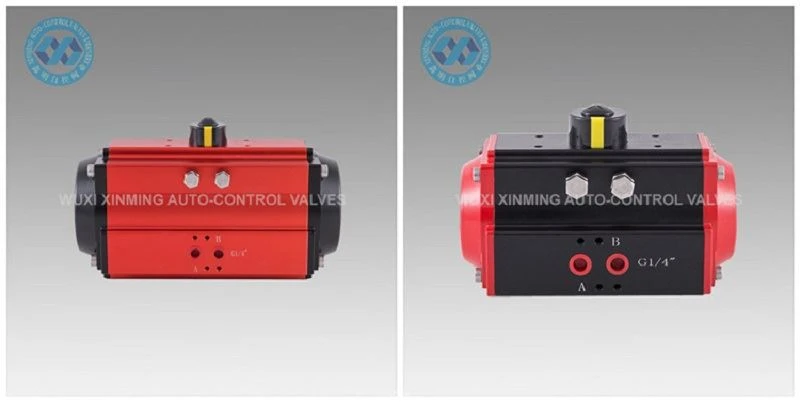

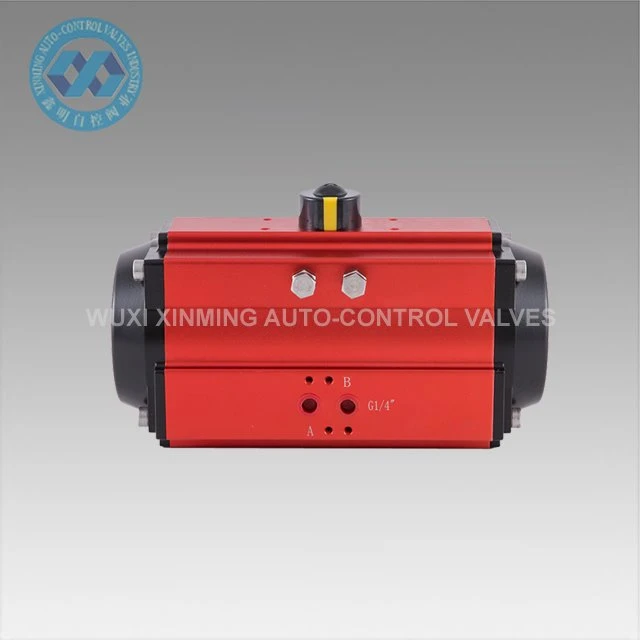

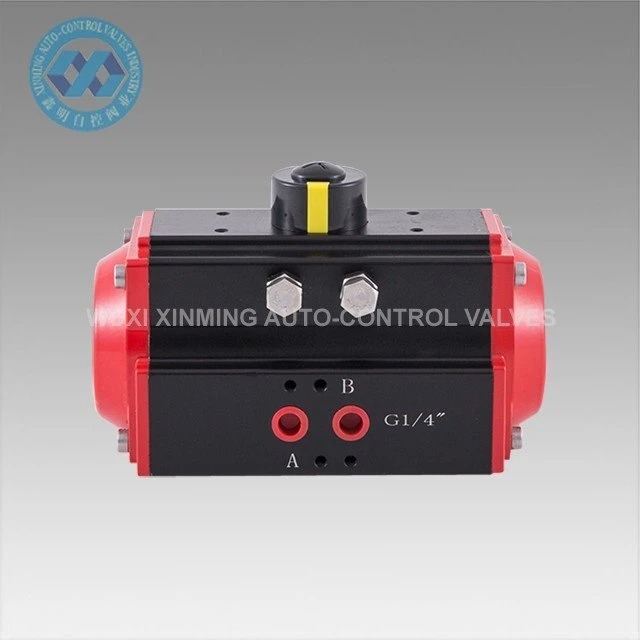

Produktname: 90-Grad-pneumatischer Antrieb
Markenname: XM und OEM wird auch akzeptiert
Antriebsgröße: 32mm-400mm
Drehwinkel: 0 ° ~ 90 ° (± 5 °)
Arbeitstemperaturbereich: -20℃~ +80℃ (Standard)
-40℃~+80℃(niedrige Temperatur)
-15℃~150℃ (hohe Temperatur)
Luftversorgungsdruck: 0,2 ~ 0,8 MPa, 10 MPa max
Anschluss oben: VDI/VDE3845 NAMUR
Anschluss unten: ISO 5211 und DIN3337
Material: Aluminiumlegierung
Struktur: Zahnstange und Ritzel, Doppelzahnstangenkolben
Oberflächenbehandlung des Antriebskörpers: hartanodisiert oder tauchoxidiert
Endkappenfarbe: schwarzgrau, schwarz, dunkelblau, himmelblau, rot, orange, grün usw.
Zertifizierung: CE, ATEX, SIL3, ISO9001:2016

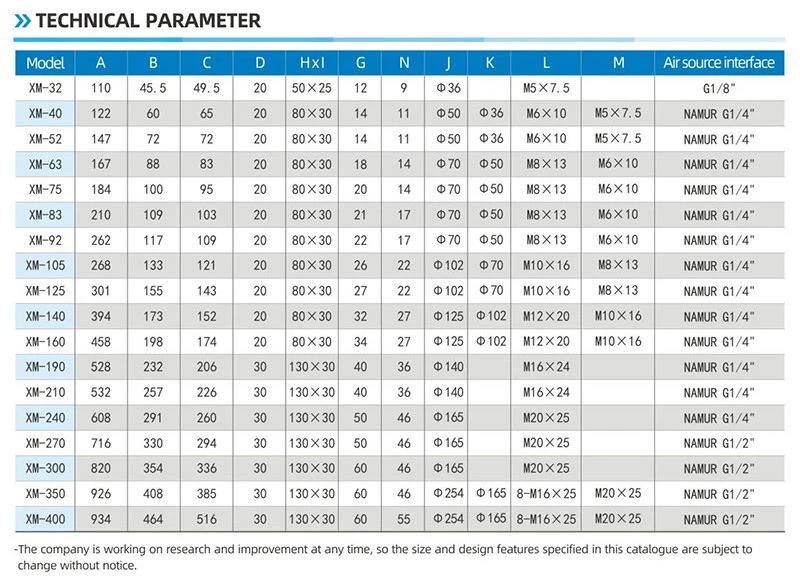

Technische Parameter
XM 90 GRAD PNEUMATISCHER STELLANTRIEB AUSGANGSDREHMOMENTTABELLE
Modell | Eingangsluftdruck (Einheit: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Luftdruck-Ausgangsdrehmoment (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

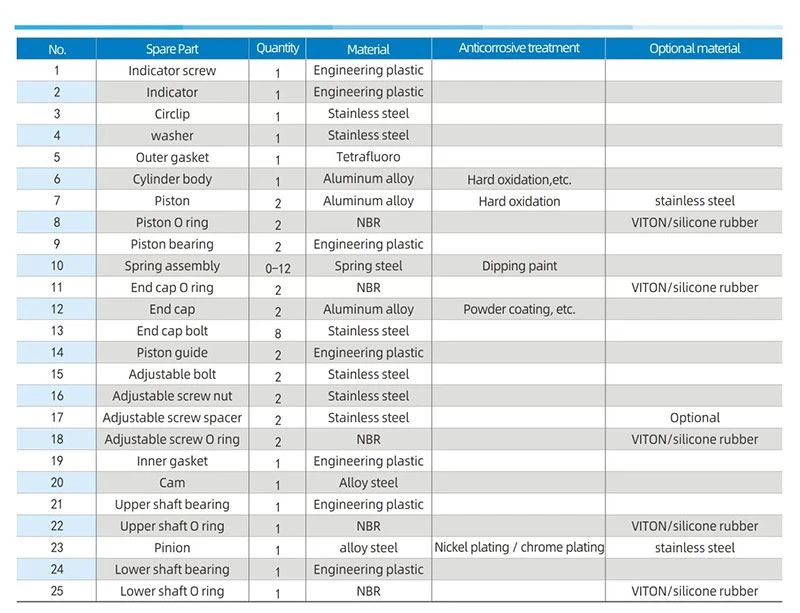

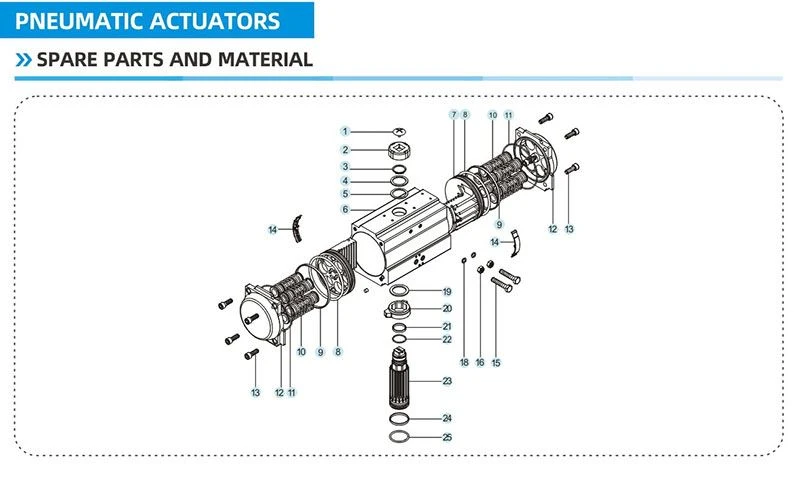

Ersatzteile und Material

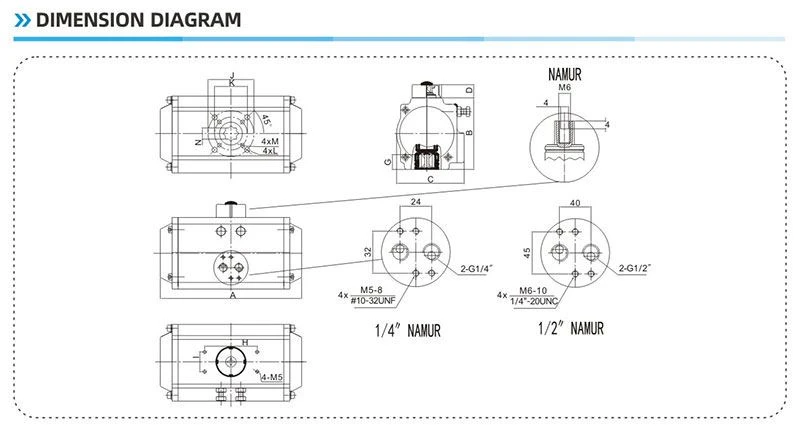

Maßdiagramm
Besonderheit
-Die Struktur ist ein kompakter pneumatischer Zahnstangenantrieb.
-Verwendet für Vierteldrehventile, Kugelhähne, Absperrklappen und Kükenhähne.
-Hochwertige Aluminiumlegierung, hartanodisierte Oberfläche + Teflon.
-High-End-Produkte, ausgezeichnete Qualität und perfektes Zertifizierungssystem.
-Alle Produkte werden beim Verlassen des Werks streng getestet und jeder Antrieb ist mit einem Produktionscode zur einfachen Identifizierung und Nachverfolgung versehen.
Vorteil
1) Alle wichtigen Ersatzteile würden mit Hartanodisierung behandelt, um die Festigkeit in hohem Maße zu erhöhen, um eine gute Leistung und Lebensdauer zu gewährleisten.
2) Alle Prozesse werden von CNC einmalig geformt, um die Prozessgenauigkeit und Lebensdauer zu gewährleisten.
Lieferfähigkeit
Lieferfähigkeit: 10000 Einheiten pro Monat Pneumatischer Drehantrieb
Packung&Ampere; Lieferung
Verpackungsdetail: 1). separater Karton mit Schaumstoffverpackung im Inneren
2). Sperrholzkiste für Seefracht
3). Sperrholzpalette für den Luftversand
Abfahrtshafen: Shanghai, China
Vorlaufzeit:
Menge (Einheiten) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Europäische Sommerzeit. Zeit (Tage) | Waren auf Lager | 7 | 20 | zu verhandeln |
