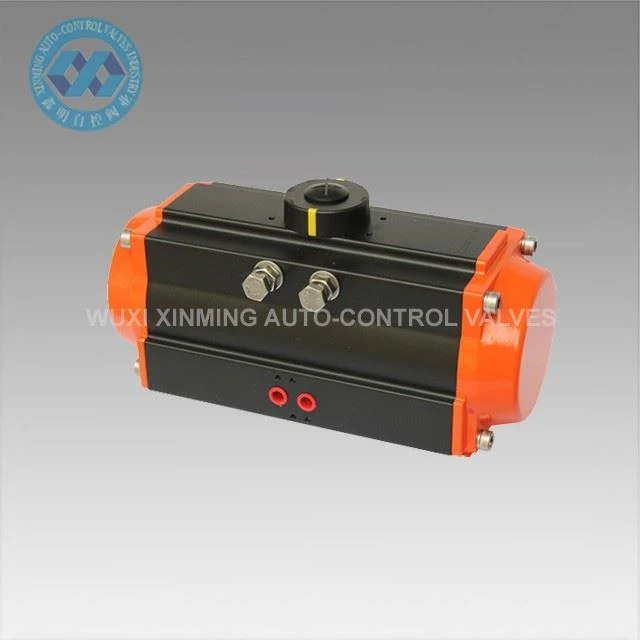

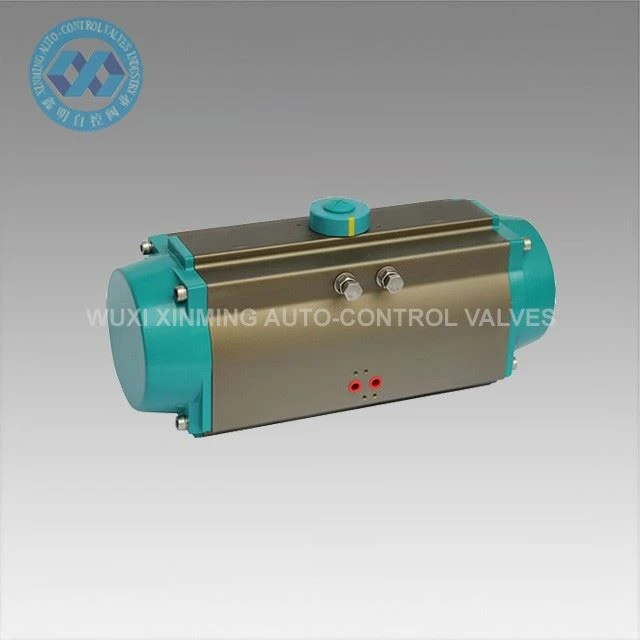

Einfachwirkender pneumatischer Ventilantrieb der chinesischen Fabrik (CE, ATEX, SIL3)

Einfachwirkender pneumatischer Ventilantrieb der chinesischen Fabrik (CE, ATEX, SIL3)

Der einfach wirkende pneumatische Ventilantrieb wird zur automatischen Steuerung von Absperrklappen, Kugelhähnen und Maschinen mit Drehbewegung verwendet. Doppelzahnstangen-Kolben aus Präzisionsdruckguss-Aluminiumlegierung mit harter Oxidationsbehandlung verbessern die Drehwinkelgenauigkeit und Lebensdauer. Der Aktuatorkörper mit harter Oxidation kann den Kratzer effektiv vermeiden.

Anfrage senden

Beschreibung

Produkteinführung

Einfachwirkender pneumatischer Ventilantrieb ist das heiße Verkaufsprodukt im Jahr 2022, das sich durch kompaktes Design, lange Lebensdauer, hohe Qualität, Getriebe und Zahnstange auszeichnet. Dieses Produkt wird für 90-Grad-Rotationsventile wie Kugelventile, Absperrklappen, Kegelventile usw. verwendet. Unser Unternehmen stellt die Produktqualität an erste Stelle und setzt die fortschrittlichste Produktionsausrüstung und -technologie ein, die viel besser ist als die Fabriken für ähnliche Produkte sowohl Produktqualität als auch Leistung.

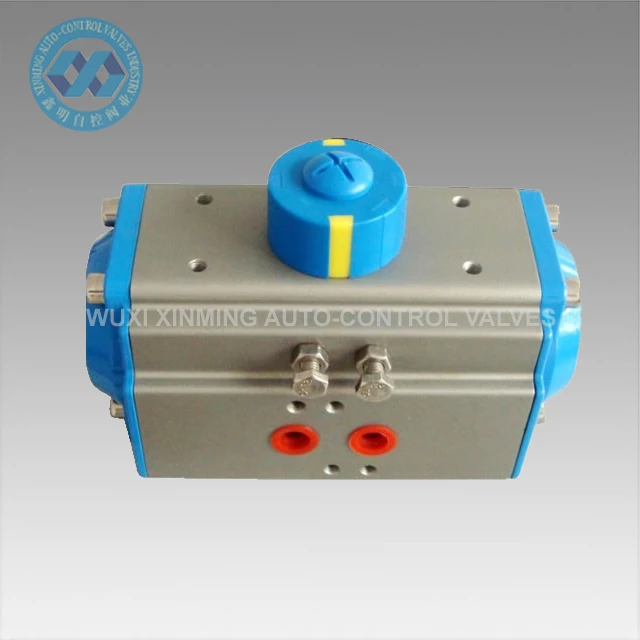

Pneumatic Rotary Actuator AT 83

Technische Parameter

Merkmale

1. Rack mit zwei Positionen

2. Integriertes Design

3. Hohes Ausgangsdrehmoment

4. Genauer Drehwinkel

5. Lange Lebensdauer

6. Befestigungselemente aus Edelstahl für langfristige Korrosionsbeständigkeit

7. Die Schnittstelle zwischen Kolben, Ritzel und Gehäuse besteht aus reibungsarmem Material

Spezifikationen

1). Druckbereich: max. Betriebsdruck 10bar

2). Luftdruck: 2,5 bar ~ 8 bar

3). Einstellbereich: 90 Grad ± 5 Grad

4). Umgebungstemperatur: -20 ~ plus 90 Grad C

5). Typ: Einfachwirkend (Federrückzug), doppeltwirkend

6). Optionales Zubehör: Magnetventile, Endschalter, elektrische Position

7). Schmierung: Alle beweglichen Teile sind mit Schmiermitteln beschichtet, was ihre Lebensdauer verlängert

8). Lebenszeit: Eine Million Mal

Normen

A. Schnittstelle zwischen Antrieb und Armatur: 4- oder 8-Loch-Blenden nach DIN/ISO

5211, die Achse hat eine Blende nach DIN 3337

B. Schnittstelle zwischen Stellantrieb und Regelventil: 7100 D/S-7350 D/S gem

NAMUR oder VDI/VDE 3845, 7040 D/S-7090 D/S Anschluss über die Adapterplatte

C. Schnittstelle zwischen Antrieb und Stellwerk: Nach VDI/VDE 3845

Einführung

I. Aktuatorkörper

Boy-Material ist eine Aluminiumlegierung. Interne und externe Oberfläche werden mit Eloxaloxidation und Polieren behandelt. Die Außenfläche ist vernickelt, so dass der Korrosionsschutz des Aktuators und eine minimale Reibung gegen Kolben gewährleistet werden können.

II. Endabdeckung

Das Material der Endabdeckung besteht aus Druckgussaluminium. Die Endabdeckung ist mit Epoxid-Polyester behandelt, um die Korrosionsschutzleistung bestmöglich zu gewährleisten.

III. Antriebswelle

Das Material der Antriebswelle ist Stahl mit mittlerem Kohlenstoffgehalt mit feiner Verarbeitung und Vernickelung, so dass die Kolben eine bessere Qualität in Bezug auf Korrosionsschutz, Reibung usw.

IV. Kolben

Das Kolbenmaterial ist eine Druckguss-Aluminiumlegierung. Das maximale Drehmoment kann ausgegeben werden, wenn der Aktuator mit einem bestimmten Druck betätigt wird.

V. Kolbendichtung

Eine NBR-70-Gummidichtung wird aufgebracht, um die normale und zuverlässige Leistung des Aktuators bei normaler Temperatur zu gewährleisten. FPM kann auch entsprechend den Anforderungen der Kunden angewendet werden.

VI. Reiseanpassung

Plus/Minus 5 Grad Federweg kann durch die beiden Schrauben eingestellt werden.

Anwendung

Pneumatische Drehantriebe können für verschiedene brennbare, korrosive, starke Magnetfelder, Strahlung, vibrationskorrosive Umgebungen im Innen- oder Außenbereich geeignet sein, die in den Bereichen Elektrizität, Petrochemie, Metallurgie, Erdöl, Gas, Stadt und Bauentwässerung weit verbreitet sind , chemische Industrie, Ölraffination, Bergbau, Kraftwerk, Metallurgie, Architektur, Medizin, Lebensmittel, Gas, wissenschaftliche Forschung usw.

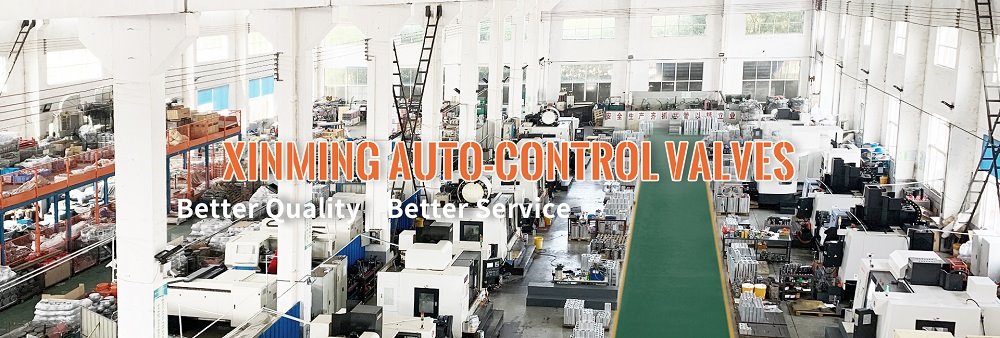

XM FACTORY-1
