Produkteinführung
Der pneumatische Aktuator der XM-Serie 0-90-180 Degree, der von unserem Unternehmen hergestellt wird, wird auf der Grundlage der umfassenden Anwendung der Einführung neuer Technologien, neuer Materialien, neuer Prozesse und innovativer Konzepte im In- und Ausland erforscht, entwickelt und entworfen. und entspricht vollständig den neuen internationalen Standards: ISO5211, DIN3337 und VDINDE-3845, NAMUR-Standards. Die Produkte haben die Inspektion der nationalen technischen Aufsichtsbehörde bestanden und die Demonstration des internationalen Qualitätssystems ISO9001:2000 bestanden. Die Produkte werden häufig in der automatischen Steuerung der chemischen Industrie, der Ölraffination, des Bergbaus, des Kraftwerks, der Metallurgie, des Bauwesens, der Medizin, der Lebensmittel, des Gases, der wissenschaftlichen Forschung usw. eingesetzt.
Schnelle Details

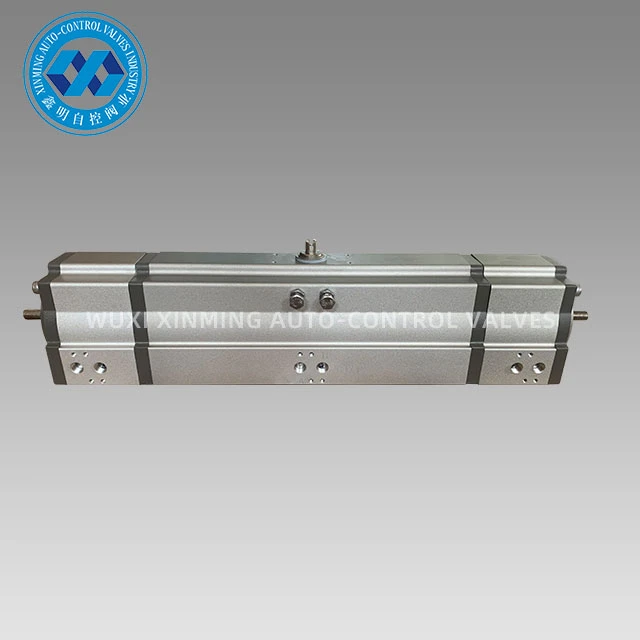

Produktname: 0-90-180 Grad pneumatischer Stellantrieb
Markenname: XM und OEM wird ebenfalls akzeptiert
Aktuatorgröße: 32 mm -400 mm

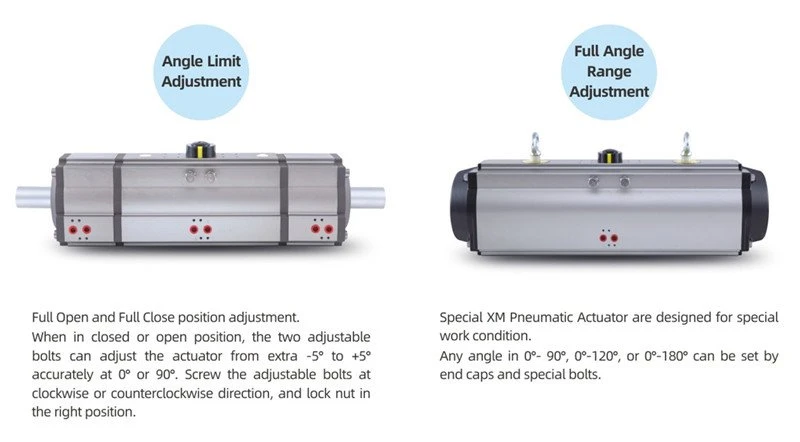

Drehwinkel: 0Grad~180Grad(±5Grad)
Arbeitstemperaturbereich: -20Grad~ plus 80Grad(Standard)
-40Grad~ plus 80Grad(niedrige Temperatur)
-15Grad~150Grad(hohe Temperatur)
Luftversorgungsdruck: {{0}},2~0,8 MPa, 10 MPa max
Anschluss oben: VDI/VDE3845 NAMUR
Unterer Anschluss: ISO 5211 und DIN3337
Material: Aluminiumlegierung

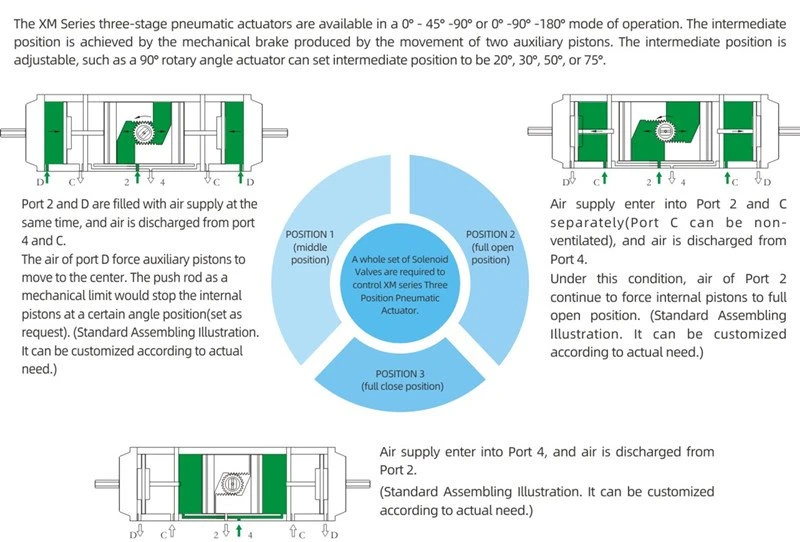

Struktur: Zahnstange und Ritzel, Doppelzahnstangenkolben
Oberflächenbehandlung des Antriebskörpers: harteloxiert oder Tauchoxidation
Farbe der Endkappe: schwarzgrau, schwarz, dunkelblau, himmelblau, rot, orange, grün usw.
Zertifizierung: CE, ATEX, SIL3, ISO9001:2016
0-90-180 Auswahlschritte für pneumatische Stellantriebe
1. Legen Sie zunächst fest, ob Sie einen Linearzylinder oder einen Drehzylinder benötigen.
2. Bestimmen Sie die Anzahl der Zylinderhübe, Einzelhub oder Mehrhub.
3. Bestimmen Sie die Wirkungsweise des Zylinders, einfachwirkend oder doppeltwirkend.
4. Bestimmen Sie den Schub entsprechend den Arbeitsbedingungen. Sehen Sie in der Tabelle nach und wählen Sie den Zylinderdurchmesser aus.
5. Die Hubgröße des Zylinders kann durch Zeichnung berechnet werden. Werte sind normalerweise 20, 25, 30, 40, 50, 75, 100, 125 usw.
6. Ob der Zylinder zusätzliche Teile benötigt, wie z. B. Spannbacken, Führungsschienen usw.
7. Nach Bestimmung von Zylinderdurchmesser, Hub und Zylindermodell kann die Gesamtgröße bestimmt werden. Die Größe muss die Montageanforderungen ohne Beeinträchtigung erfüllen. Wenn nicht, müssen Sie das Modell erneut auswählen, z. B. einen dünnwandigen Zylinder.
8. Darüber hinaus gibt es noch weitere spezielle pneumatische Antriebe. Zum Beispiel in Zylindern, Saugnäpfen etc.
0-90-180 Grad pneumatischer Stellantrieb Produktvorteile:
1. Die Innenfläche des Zylinders ist fein geschliffen und fertig, und innen und außen wird fortschrittliche Korrosionsschutztechnologie eingesetzt. Der Reibungskoeffizient des Zylinders ist klein, die Lebensdauer ist lang und die Korrosionsbeständigkeit ist stark.
2. Doppelkolben-Zahnstangenkonstruktion, kompakte Bauweise, symmetrische Einbaulage, bequeme Abtriebswellenlenkung, lange Lebensdauer und schnelle Aktion.
3. Die Rückseite der Kolbenstange ist mit einem zusammengesetzten Lager- und Führungsring ausgestattet, der eine genaue Wirkung, einen kleinen Reibungskoeffizienten und eine lange Lebensdauer aufweist.
4. Die kombinierte vorgespannte Blattfeder hat eine lange Lebensdauer.
5. Die Zahnstange und das Ritzel haben eine hohe Präzision, ein kleines Eingriffsspiel, eine hohe Präzision und eine große Ausgangsleistung.
6. Befestigungselemente aus Edelstahl sind sicher und schön und haben eine starke Korrosionsbeständigkeit.
7. Der pneumatische Aktuator von 0-90-180 Grad nimmt Standardabmessungen an: Ausgangswellenschlitz, Schraubenloch; die Größe der oberen Befestigungsbohrung entspricht der NAMUR-Norm; die Größe der Luftversorgungsschnittstelle entspricht dem Namur-Standard; Die Größe des unteren Montagelochs entspricht dem ISO5211-Standard, der für die Installation der Magnetventil-Endschalter und anderer Zubehörteile geeignet ist. Pneumatischer Stellantrieb mit Zahnstange und Ritzel. Produkte sind in verschiedenen Bereichen weit verbreitet. Es sind hochwertige Stellantriebe wie Kugel- und Absperrklappen.
