In industriellen Automatisierungssystemen stoßen viele Unternehmen häufig auf Probleme bei der Ventilsteuerung, wie z. B. langsame Reaktionsgeschwindigkeit, unzureichendes Drehmoment, geringer Automatisierungsgrad und häufige Wartung. Insbesondere in Rohrleitungssystemen, die ein häufiges Öffnen und Schließen von Ventilen erfordern, beeinträchtigt eine instabile Antriebsleistung nicht nur die Produktionseffizienz, sondern kann auch ein Sicherheitsrisiko darstellen.
Der pneumatische Winkelhubantrieb wurde entwickelt, um diese Probleme zu lösen und eine stabile, schnelle und zuverlässige automatisierte Steuerung für verschiedene 90-Grad-Drehventile bereitzustellen.
Der pneumatische Winkelhubantrieb ist ein durch Druckluft angetriebener Antrieb. Über einen internen Übertragungsmechanismus wandelt es pneumatische Energie in eine Winkeldrehbewegung um und bewirkt so das Öffnen und Schließen des Ventils.
Dieser Stellantrieb wird hauptsächlich zur Steuerung von Eckventilen wie Kugelhähnen, Absperrklappen und Kükenventilen verwendet. Es zeichnet sich durch eine kompakte Struktur, einen stabilen Betrieb und eine schnelle Reaktion aus und ist damit ein wichtiges Steuergerät in industriellen automatisierten Rohrleitungssystemen.

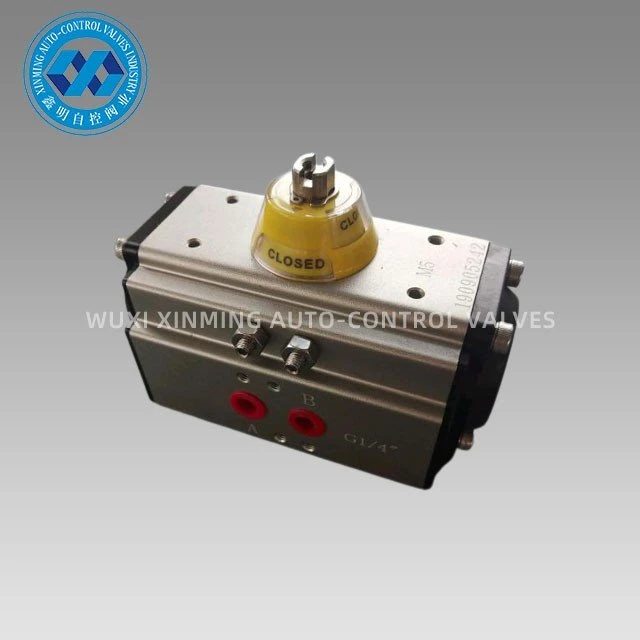

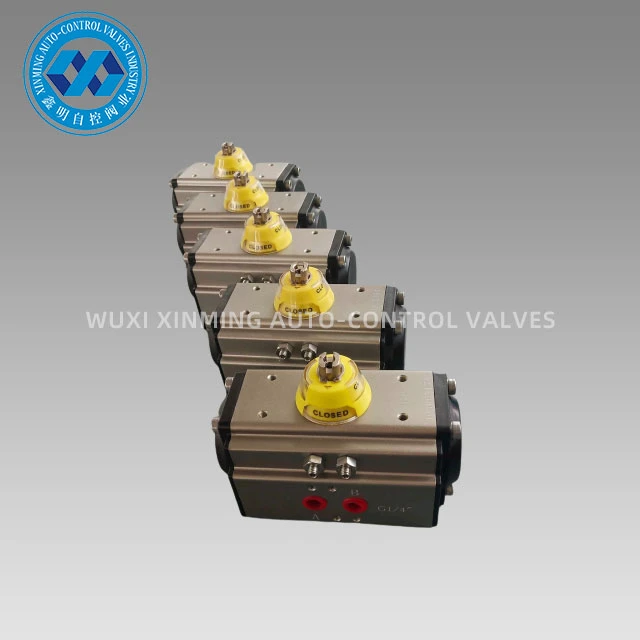

Die pneumatischen Winkelhubantriebe der XM-Serie dienen zur automatischen Steuerung von Absperrklappen, Kugelhähnen und Maschinen mit Drehbewegung. Präzisions-Druckguss-Doppelzahnstangenkolben aus Aluminiumlegierung mit harter Oxidationsbehandlung verbessern die Drehwinkelgenauigkeit und Lebensdauer. Der Aktuatorkörper mit harter -Oxidation kann Kratzer effektiv vermeiden.
Produktspezifikationen
|
Produktname |
Pneumatischer Winkelhubantrieb |
|
Material |
Edelstahl / Aluminiumlegierung |
|
Zertifikat |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Funktion |
EIN/AUS |
|
Anwendung |
Automatisierungs-Kugelhahn, Automatisierungs-Absperrklappe |
|
Temperaturbereich |
-40~150 Grad C |
|
Lieferzeit |
Normalerweise innerhalb von 7 Tagen. |
|
Verschiffungshafen |
Shanghai, Ningbo usw. |
|
Paketdetails |
jeder Karton innen, Sperrholzkiste (Seeversand) oder Palette (Luftversand) außen |
|
Drehwinkel |
0~90 Grad/ 0~120 Grad/ 0~180 Grad |
|
Struktur |
Zahnstangen-Drehantrieb |
|
Oberflächenbehandlung |
Hartanodisierung |
|
Arbeitstemperatur |
Normale Temperatur: -20 Grad ~ 80 Grad (-4 Grad F ~ 176 Grad F) |
|
Verbindung |
NAMUR, ISO5211 und DIN3337 |
|
Kappenfarbe |
Unterstützung maßgeschneidert |
|
Typ |
doppeltwirkend und einfachwirkend |
|
Indikator |
Unterstützung individuell |
|
Zubehör installieren |
Endschalterkasten / Magnetventil / Ventilstellungsregler usw. |
|
Ventilzubehör |
Manuelles Überbrückungsgetriebe |
|
Kolben |
Hartanodisieren |
|
Medium |
Wasser, Öl, Luft oder korrosive Umgebung |
|
Modell |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Lieferfähigkeit
Wir verfügen über einen ausreichenden Bestand an Standardmodellen und können diese schnell liefern.
Unterstützt OEM/ODM-Anpassung mit der schnellsten Fertigstellung der kundenspezifischen Kleinserie- innerhalb von 7 Tagen.
Verpackung und Lieferung
Verpackungsdetail:
1). Separater Karton mit Schaumstoffverpackung im Inneren
2) Sperrholzkiste für den Seetransport
3) Sperrholzpalette für den Luftversand
Abfahrtshafen: Shanghai, China
Vorlaufzeit:
|
Menge (Einheiten) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Schätzung: Zeit (Tage) |
Ware auf Lager |
7 |
20 |
Zu verhandeln |

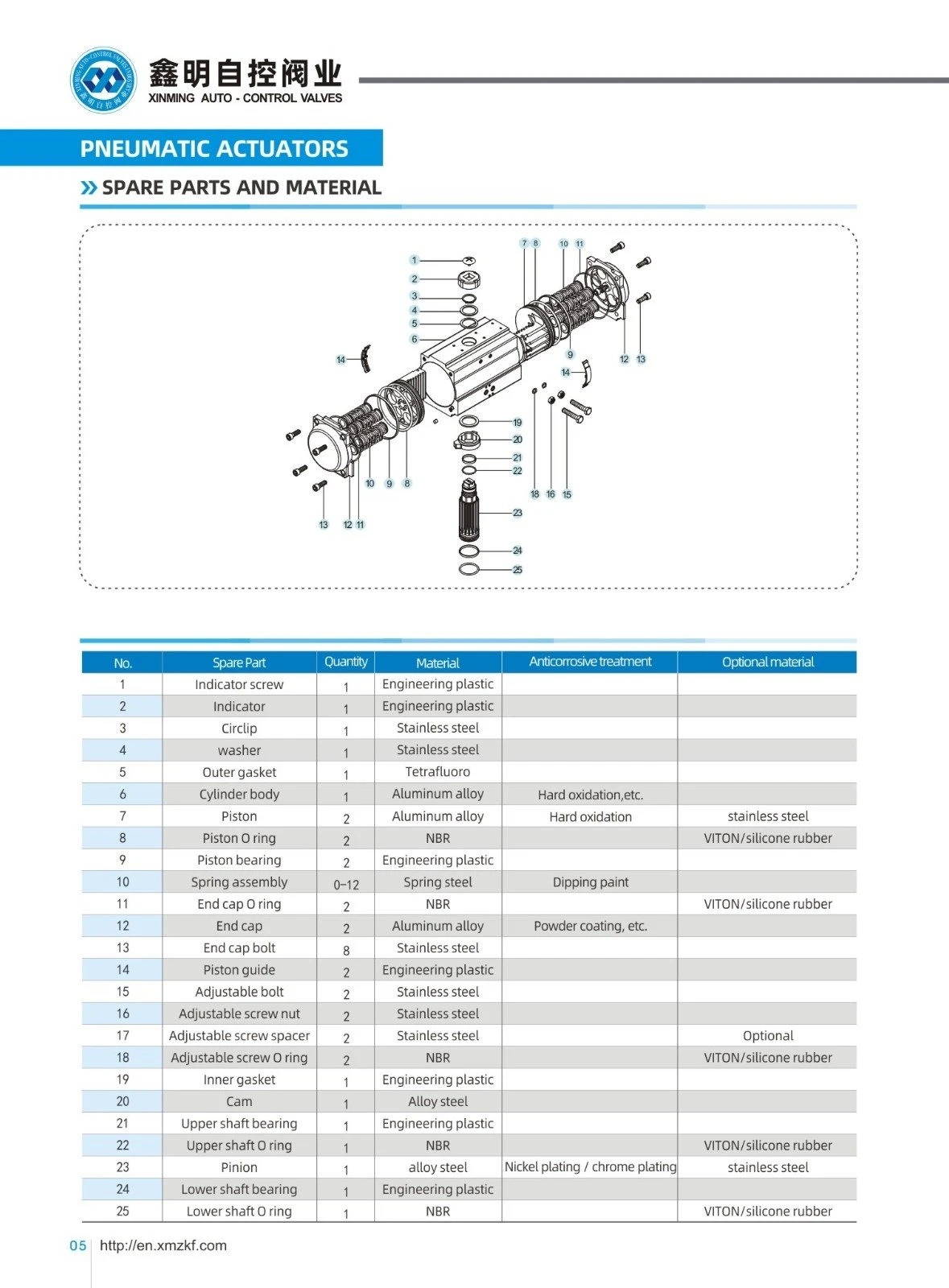

Vorteil
Alle Prozesse werden einmal-durch CNC geformt, um die Prozessgenauigkeit und Lebensdauer zu gewährleisten.

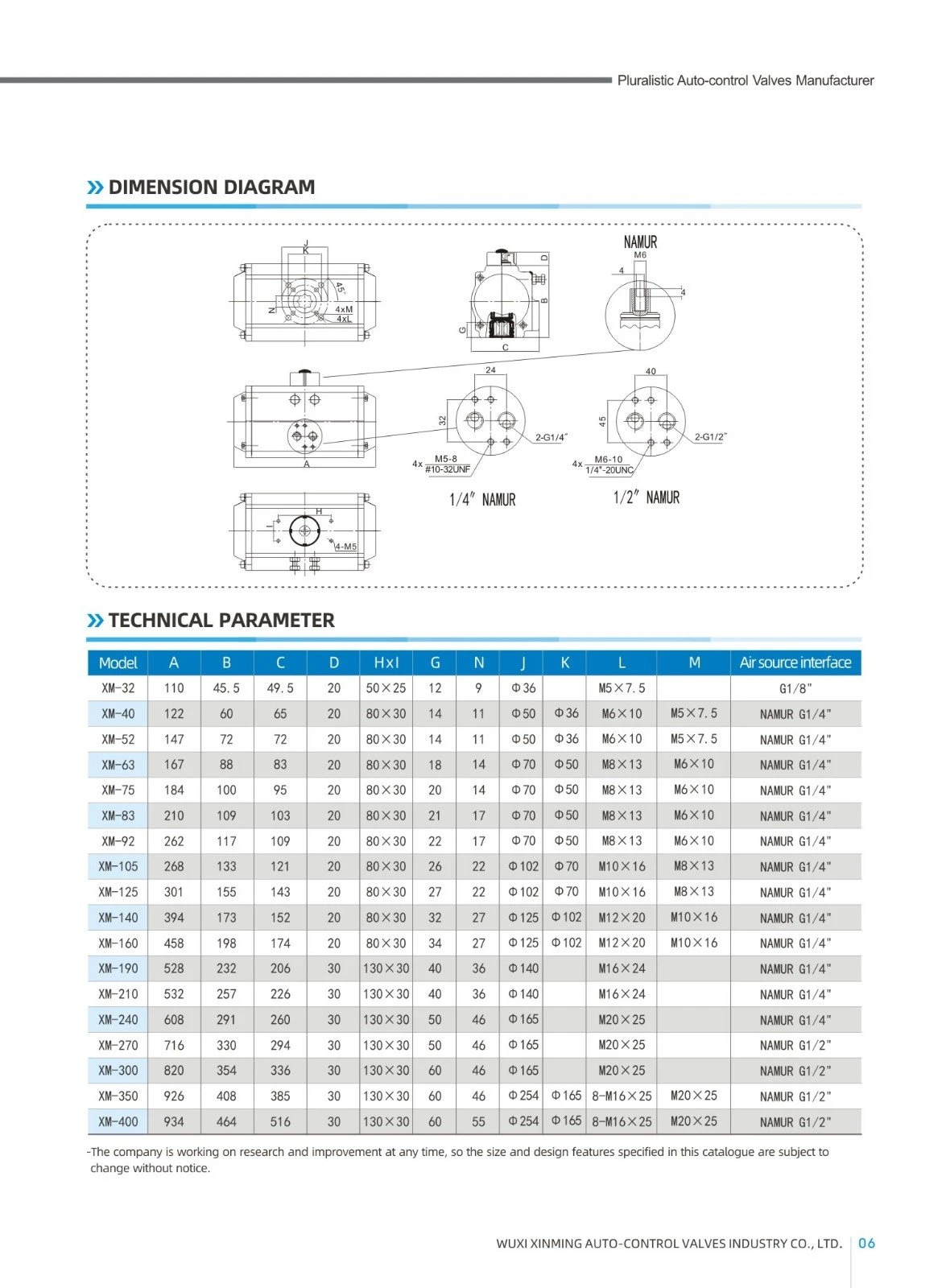

Abmessungen des pneumatischen Winkelhubantriebs
XM-DOPPELTWIRKENDE ANTRIEBS-AUSGANGSDREHMOMENTTABELLE
|
Modell |
Eingangsluftdruck (Einheit: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Luftdruck-Ausgangsdrehmoment (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
