Design-Merkmale
Design-Merkmale

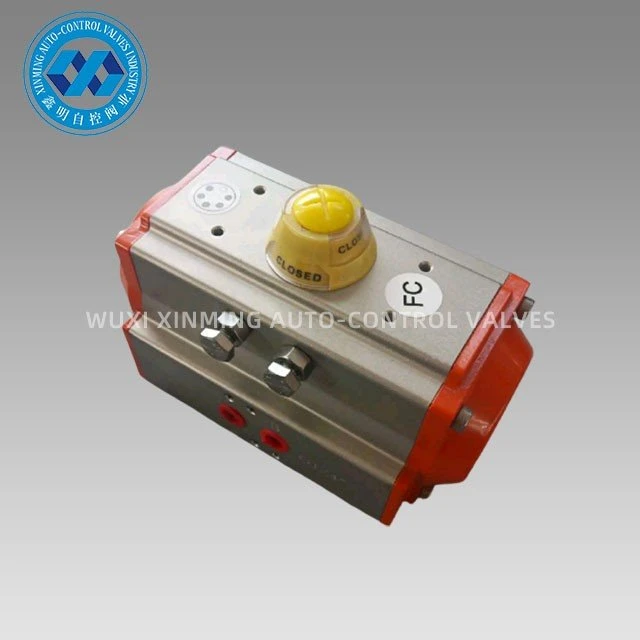

AT doppelt wirkende pneumatische Drehantriebe werden auf der Grundlage umfassender Anwendung neuer Technologien, neuer Materialien, neuer Prozesse und innovativer Konzepte im In- und Ausland untersucht, entwickelt und konstruiert und weisen folgende Merkmale auf:
1. Vollständig in Übereinstimmung mit internationalen Vorschriften: IS05211, DIN3337 und VDI/VDE -3845, NAMUR-Standards.
2.Zum extrudierten hochfesten Aluminiumzylinder ist die Innenfläche fein geschliffen und harteloxiert, mit langer Lebensdauer, niedrigem Reibungskoeffizienten und schneller Wirkung.
3. Die schöne, kompakte, moderne Form und die Mehrfachspezifikation machen die Auswahl wirtschaftlicher.
4. Alle aktiven Oberflächen nehmen hochwertige Lager mit geringer Reibung, langer Lebensdauer und ohne Geräusche auf.
5.Zwei unabhängige Hubeinstellmechanismen sind installiert, um zusätzliche ±5 Grad bei vollständig geöffneter oder vollständig geschlossener Position leicht einzustellen
6.Aktuatoren mit der gleichen äußeren Struktur sind in doppeltwirkender und einfachwirkender (Federrückstellung) Version erhältlich. Die einfachwirkende Version hat einen normal geschlossenen und einen normal offenen Typ
Lieferfähigkeit
Lieferfähigkeit: 10000 Einheiten pro Monat Pneumatischer Drehantrieb
Verpackung & Lieferung
Verpackungsdetail: 1). separater Karton mit Schaumstoffverpackung im Inneren
2) Sperrholzkiste für Seeschifffahrt
3) Sperrholzpalette für Luftfracht
Abfahrtshafen: Shanghai, China
Vorlaufzeit:
|
Menge (Einheiten) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Europäische Sommerzeit. Zeit (Tage) |
Waren auf Lager |
7 |
20 |
Ausgehandelt werden |
Produkteinführung

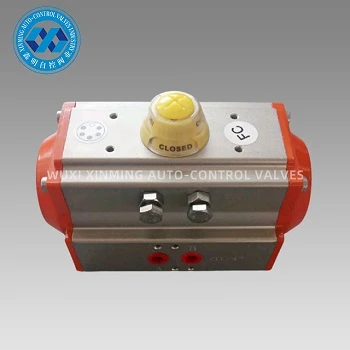

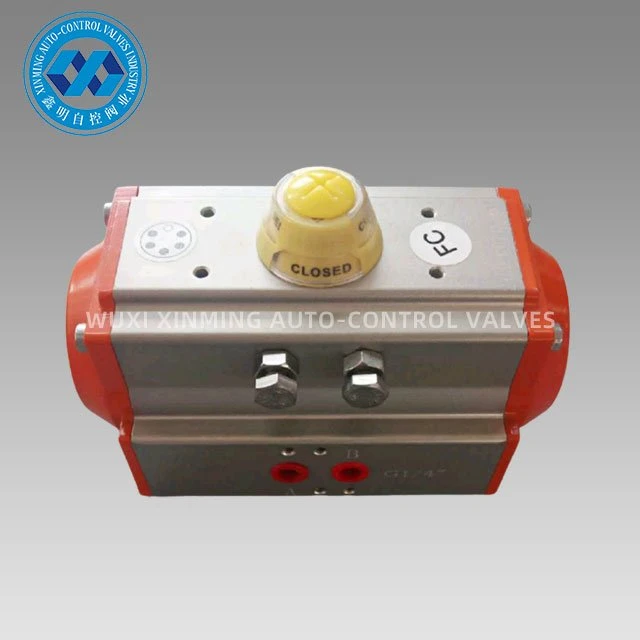

Pneumatische AT-Antriebe der XM-Serie werden zur automatischen Steuerung von Absperrklappen, Kugelhähnen und Maschinen mit Drehbewegung verwendet. Doppelzahnstangen-Kolben aus Präzisionsdruckguss-Aluminiumlegierung mit harter Oxidationsbehandlung verbessern die Drehwinkelgenauigkeit und Lebensdauer. Der Aktuatorkörper mit harter Oxidation kann den Kratzer effektiv vermeiden.
Vorteil
1) Alle wichtigen Ersatzteile werden mit Harteloxierung behandelt, um die Festigkeit in hohem Maße zu erhöhen und eine gute Leistung und Lebensdauer zu gewährleisten.
2) Alle Prozesse werden einmalig durch CNC geformt, um die Prozessgenauigkeit und Lebensdauer sicherzustellen.
Anwendung
Pneumatische Drehantriebe können für verschiedene brennbare, korrosive, staubige, starke Magnetfelder, Strahlung, korrosive Vibrationsumgebungen im Innen- oder Außenbereich geeignet sein, die in den Bereichen Elektrizität, Petrochemie, Metallurgie, Erdöl, Gas, Stadt, Bauwesen weit verbreitet sind. Entwässerung, chemische Industrie, Ölraffination, Bergbau, Kraftwerk, Metallurgie, Architektur, Medizin, Lebensmittel, Gas, wissenschaftliche Forschung usw.
Technische Parameter
XM DOPPELTWIRKENDE STELLANTRIEB AUSGANGSMOMENTTABELLE
| Modell |
Eingangsluftdruck (Einheit: bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Luftdruckausgangsdrehmoment (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Unternehmensvorstellung
Seit 2007 hat sich WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD etabliert.
Wir stellen hauptsächlich pneumatische Stellantriebe, pneumatische Kugelhähne, pneumatische Absperrklappen, pneumatische/elektrische Steuerventile usw. her.

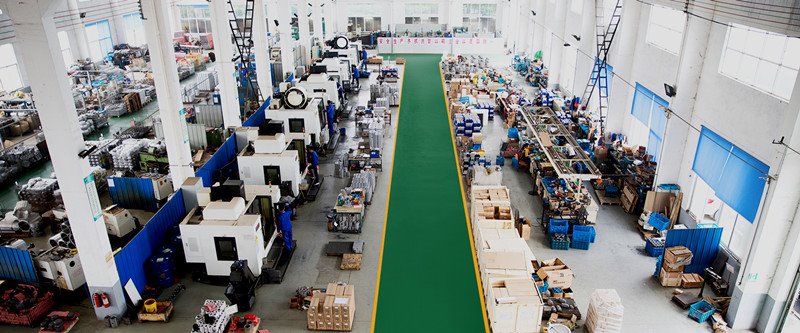

Unser Unternehmen verfügt über fortschrittliche Verarbeitungsgeräte und ausgeklügelte Prüfgeräte. Unsere Verarbeitungsausrüstung umfasst Drehmaschinen, Fräsmaschinen, Bohrmaschinen, Hobelmaschinen, Bohrmaschinen, CNC-Drehmaschinen, CNC-Bearbeitungszentren und andere Geräte. Es gibt insgesamt 30 Sätze, von denen 5 Sätze importierte vertikale Bearbeitungszentren und mehrere Sätze fortschrittlicher CNC-Drehmaschinen sind.
Unser Service
1) 7x24 Stunden Hotline
2) Strenge Qualitätskontrolle
3) Gute Qualität zu einem günstigen Preis
4) Ausgezeichneter Nachservice
5) Technischer Online-Support
6) kürzeste Lieferzeit
