Produkteinführung

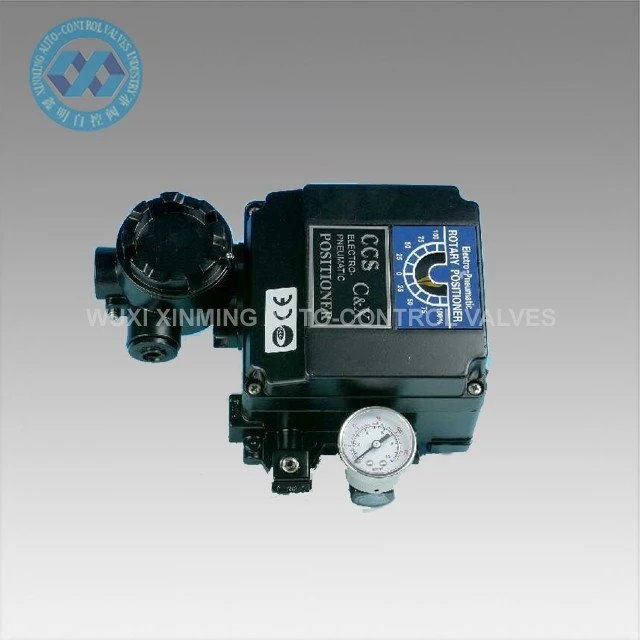

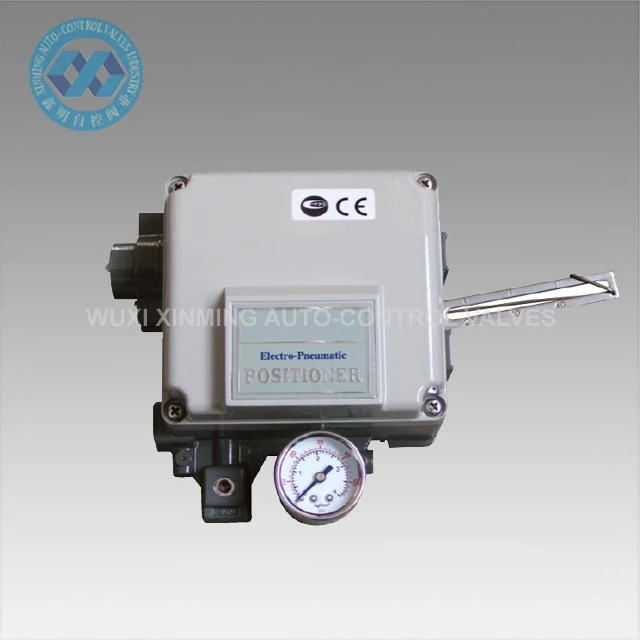

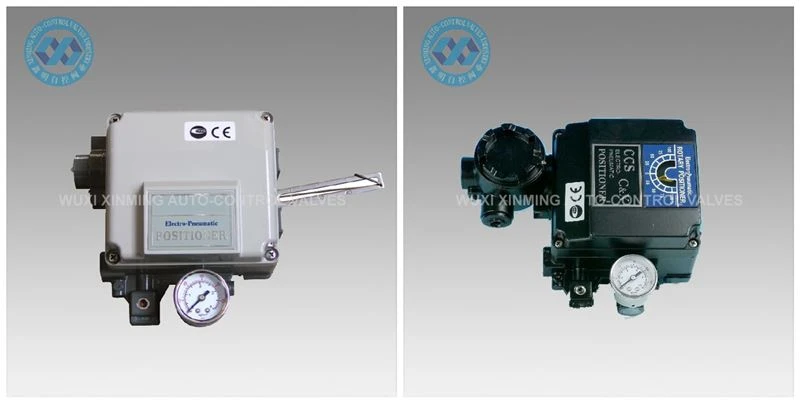

Der Ventilpositionierer YT1000 wird mit dem pneumatischen Steuerventil verwendet, um einen Regelkreis mit geschlossenem Regelkreis zu bilden. Das vom Steuersystem bereitgestellte Gleichstromsignal wird in ein Gassignal umgewandelt, das das Regelventil antreibt, um die Funktion des Regelventils zu steuern. Gleichzeitig erfolgt eine Rückmeldung entsprechend dem Öffnungsgrad des Regelventils, sodass die Ventilposition entsprechend dem vom System ausgegebenen Steuersignal korrekt positioniert werden kann. Der elektrische Stellungsregler kann für einfachwirkende (Federrückstellung) und doppeltwirkende pneumatische Antriebe eingesetzt werden.
Installation von elektrisch-pneumatischen Ventilstellungsreglern: Bei dieser Serie handelt es sich um einen Einstelltyp, der für doppeltwirkende oder einfachwirkende Stellantriebe mit Eingangs- und Ausgangs-Feedbacksignalen von 4-20 mA konzipiert ist. Der pneumatische Stellantrieb ist mit einem elektrisch-pneumatischen Ventilstellungsregler und einer Halterung ausgestattet, die den Rückmeldehebel über die NAMUR-Ritzelnut verbindet, die mit 4 Schrauben befestigt ist. Die Luftquellenleitung kann angeschlossen werden, um die Anpassungssteuerung zu realisieren.
Technische Parameter
Der elektrisch-pneumatische Ventilstellungsregler der Serie 1000 wird mit dem pneumatischen Steuerventil verwendet, um einen Regelkreis mit geschlossenem Regelkreis zu bilden. Das vom Steuersystem bereitgestellte Gleichstromsignal wird in ein Gassignal umgewandelt, das das Regelventil antreibt, um die Funktion des Regelventils zu steuern Die Rückmeldung erfolgt entsprechend dem Öffnungsgrad des Regelventils, sodass die Ventilposition entsprechend dem vom System ausgegebenen Steuersignal korrekt positioniert werden kann. Der elektrische Stellungsregler kann für einfachwirkende (Federrückstellungsart) und doppeltwirkende Zwecke verwendet werden pneumatische Antriebe. Installation von elektrisch-pneumatischen Ventilstellungsreglern: Diese Serie ist vom Typ Justierung und ist für doppeltwirkende oder einfachwirkende Antriebe mit Eingangs- und Ausgangssignalen von 4-20 mA ausgelegt. Der pneumatische Antrieb ist mit einem elektrisch-pneumatischen Ventilstellungsregler und einer Halterung ausgestattet , Verbindung des Rückkopplungshebels durch den NAMUR-Ritzelschlitz, der mit 4 Schrauben befestigt ist. Die Luftquellenleitung kann angeschlossen werden, um die Einstellsteuerung zu realisieren.

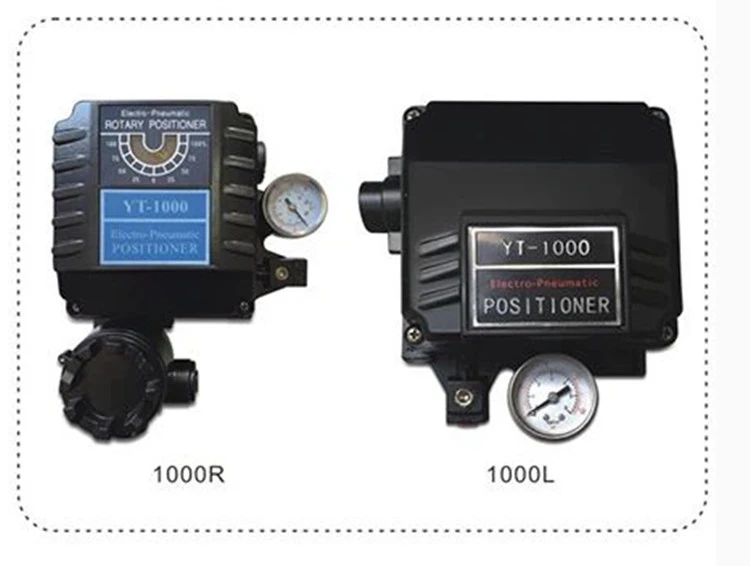

Artikel | Modell | 1000L (linearer Typ) | 1000R (Rotationstyp) |
Einfach wirkend Doppelt wirkend | |||
Eingangssignal, Widerstand | 4~20Ma.dc 250Ω±15Ω | ||
Gasversorgungsdruck | 1,4 ~ 7 kgf/cm²（20–100 psi） | ||
Schlaganfall | 10~105mm | 0-90Grad | |
Elektrische Schnittstelle | PT(NPT)1/2 | ||
Explosionsgeschützte Ausführung | EXD II BT4/Exd II BT6/Exia II CT6 | ||
Schutzlevel | IP66 | ||
Umgebungstemperatur | -20Grad~70GradWiederholbarkeit ±0.5% | ||
Linear | ±1%F.S ±2% F.S ±2% F.S | ||
Hysterese | ±1%F.S Empfindlichkeit±0.2%F.S ±0.5% F.S | ||
Luftenergieverbrauch | 3LPM(sup=1.4kgf/cm²,20psi) | ||
Fließen | 80LPM(sup=1.4kgf/cm²,20psi) | ||
Material | Aluminiumguss | ||
Gewicht | 2,7 kg ~ 2,8 kg | ||
Modell | 1000L/R |
Typen | L: Linearer Typ, R: Rotationstyp |
Aktionsform | S:Einfache Aktion, D:Doppelte Aktion |
Explosionsgeschützte Form | M: explosionsgeschützt Exd II BT4 Exd II BT6, I: Eigensicheres Exia II CT6,n:Normal |
Feedback-Hebel | R1,M6*40L;R2,M8*40L;R,NAMUR;1,10~40mm; 2,40~70mm |
Öffnung | 90,90~180,180 |
Oberflächentyp | PT,NVV |
Möglichkeit | 0,+PTM, +L/S |
