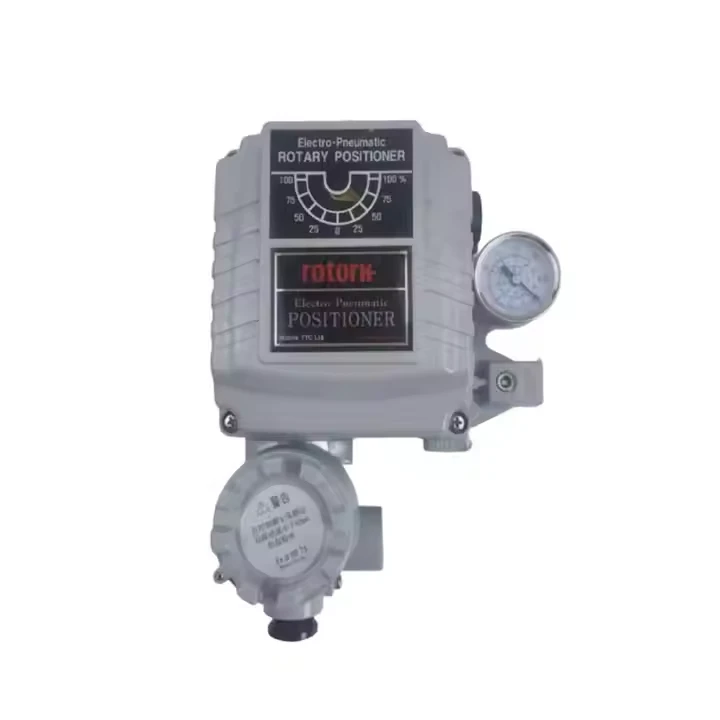

Der elektrische Ventilpositionierer ist ein wichtiges Gerät für die genaue Einstellung der Ventilöffnung im industriellen Automatisierungsregelsystem, das elektrische Signale in pneumatische Signale um die Wirkung der Ventile umwandelt und in der chemischen Industrie, in der elektrischen Leistung, in der Metallurgie und in anderen Feldern häufig eingesetzt wird.
Grundfunktionen
Signalkonvertierung: Das Standardstromsignal (z. B. {{0}} ma), wird vom Steuerungssystem ausgegeben und in ein pneumatisches Drucksignal (z.
Ventilpositionierung: Steuern Sie die Ventilöffnung genau durch den Rückkopplungsmechanismus, um sicherzustellen, dass die Ventilposition mit dem Eingangssignal übereinstimmt.
Dynamische Kompensation: Überwinden Sie die Reibung von Ventilstamm, mittlere Druckschwankungen und andere Interferenzen, Verbesserung der Reaktionsgeschwindigkeit und -stabilität.
das Arbeitsprinzip
Eingangssignalverarbeitung
Nachdem der Locator das Stromsignal empfangen hat, analysiert der interne Schaltungs- oder Mikroprozessor den Zielöffnungswert.
Feedback und Vergleich positionieren
Mechanisches Feedback: Über den Nocken, Anschluss von Stab und anderen Mechanismen, um die Verschiebung des Ventilstamms in ein mechanisches Signal umzuwandeln.
Digitales Feedback: Der intelligente Positionierer erhält Echtzeit-Positionssignale durch Potentiometer oder magnetostriktive Sensoren und vergleicht sie mit festgelegten Werten.
Ausgangsregulierung
Traditioneller Positionierer: Verwenden des Prinzips des Kraftbilanzs durch das Schalldüsensystem, um den Ausgangsdruck einzustellen.
Intelligenter Positionierer: Steuern Sie den Gasweg genau durch piezoelektrische Ventile oder Hochgeschwindigkeitsmagnetventile, um den Stellantrieb zu fahren.
Schlossschleifenkontrolle
Vergleichen Sie den festgelegten Wert kontinuierlich mit der tatsächlichen Position und passen Sie den Ausgang dynamisch an, bis der Fehler beseitigt ist.
Schlüsselleistungsindikatoren
Linearität: Der Grad der Übereinstimmung zwischen der Ausgabe und dem Eingangssignal, intelligent bis 0. 1%fs.
Wiederholbarkeit: Die Konsistenz mehrerer Bewegungen, normalerweise besser als {0. 2%.
Antwortzeit: Von Signalwechsel zum Ventil bis zu {0. 5 Sekunden für Hochgeschwindigkeitsmodelle.
Umgebungsanpassungsfähigkeit: Temperaturbereich (-40 ~ 85 Grad), explosionssichere Zertifizierung (wie z. B. Ex-d iic t6).
