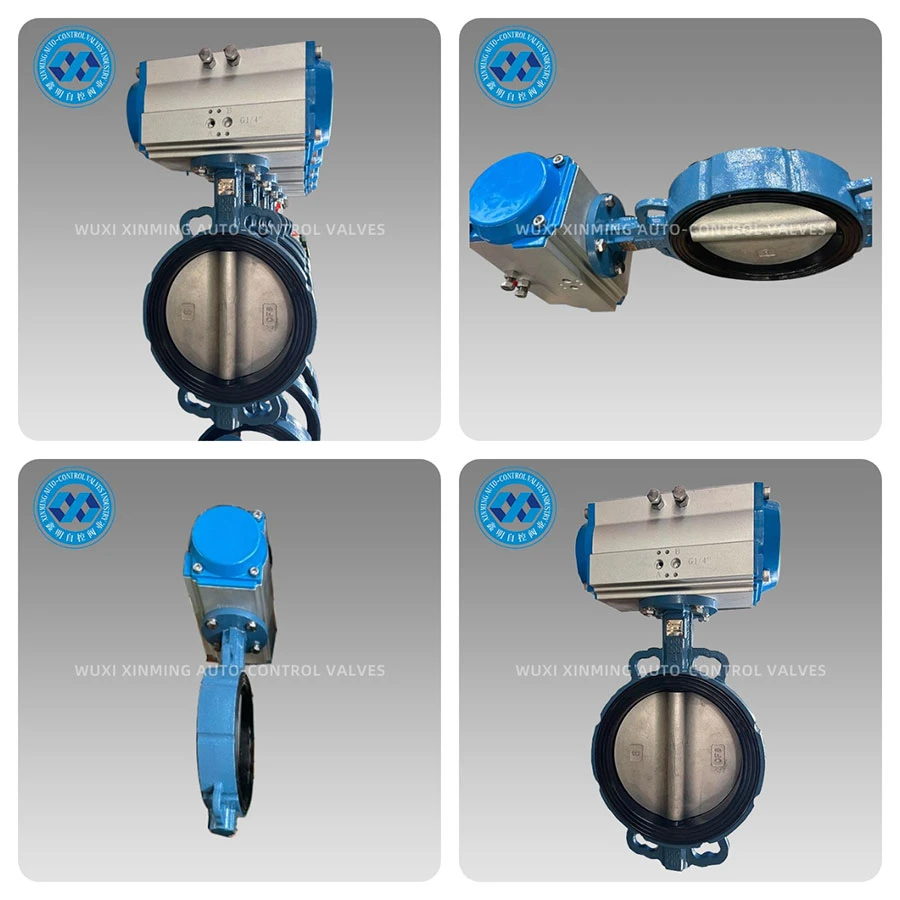

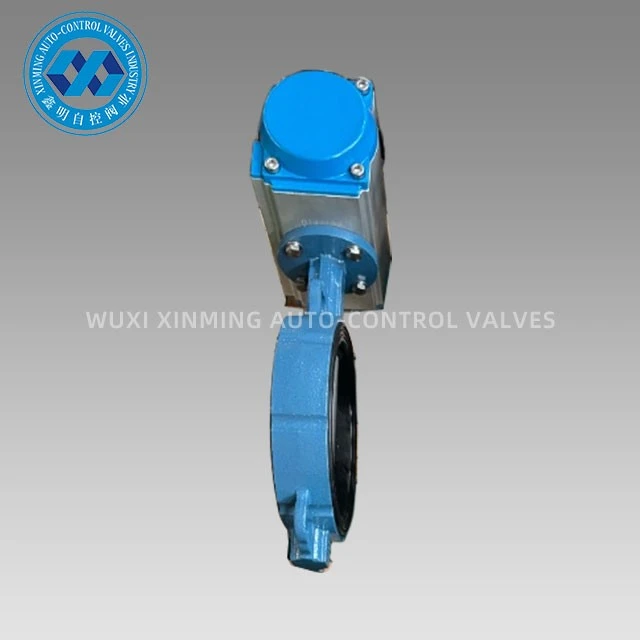

Die durch einen pneumatischen Stellantrieb-betriebene Absperrklappe integriert eine Hochleistungs-Mittellinien-/doppelexzentrische Absperrklappe mit einem pneumatischen Stellantrieb vom Typ Zahnstange und Ritzel oder Gabel- und ermöglicht ein schnelles Öffnen und Schließen sowie eine präzise Einstellung von 0-90 Grad mit sauberer Druckluft. Der Ventilkörper verfügt über einen stromlinienförmigen, scheibenförmigen Strömungskanal, der im vollständig geöffneten Zustand zu einem extrem geringen Druckabfall und im geschlossenen Zustand zu einer blasenfreien Abdichtung führt. Es wurde speziell für automatisierte Prozesse entwickelt und erfüllt die hohen Anforderungen der modernen Industrie an Geschwindigkeit, Sicherheit und Energieeffizienz.
Produktvorteile:
Schnelles Öffnen und Schließen
Einfach-wirkend: weniger als oder gleich 0,5 s, doppelt-wirkend: weniger als oder gleich 1 s, wodurch Wasserschläge und Medienverschwendung reduziert werden.
Hohe Drehmomentabgabe
Die Gabelstruktur bietet bis zu 15.000 N·m und treibt problemlos DN1200-Ventilplatten mit großem -Durchmesser an.
Langanhaltende-Dauerhafte Versiegelung
Die Gummiauskleidung aus EPDM/PTFE-Verbundwerkstoff gewährleistet auch nach 500.000 Zyklen eine Leckagefreiheit der ANSI-Klasse VI.
Feuerfest und antistatisch
Konform mit API 607 und ISO 10497, geeignet für brennbare Gase und staubige Umgebungen.
Modulare Verbindung
Stellantrieb und Ventilkörper verwenden ISO 5211-Standardflansche; Der -Austausch elektrischer/hydraulischer Aktuatoren vor Ort dauert nur 10 Minuten.
Erhebliche Energieeinsparung
Der Stromverbrauch von luftbetriebenen Antrieben beträgt nur 1/3 des Stromverbrauchs von elektrischen Antrieben mit den gleichen Spezifikationen. Im Falle eines Ausfalls der Luftquelle ist eine Federrückstellung möglich, um eine sichere Position zu gewährleisten.
Technische Spezifikationen:
Durchmesser: DN40-DN1200 (1½"-48")
Druck: PN6-PN100 / Klasse 125-600
Temperatur: -40 Grad ~+200 Grad (Niedrigtemperaturtyp -60 Grad, Hochtemperaturtyp +450 Grad)
Ventilkörper: Sphäroguss, WCB, CF8, CF8M, Duplexstahl, Aluminiumbronze
Ventilplatte: CF8, CF8M, Nylonbeschichtung, Hastelloy
Buchse: EPDM, NBR, PTFE, FKM, Silikonkautschuk
Stellantrieb: Doppelt-wirkend/Federrückstellung, Schutzart IP66/IP67, optional explosionsgeschützt-Ex d IIB T6
Anschluss: Wafer, Kabelschuh, Flansch, ANSI/JIS/DIN
Leckrate: ANSI-Klasse VI / Null-Wasserwaage
Qualitätskontrolle:
→ Duale Materialprüfung: Spektralanalyse und Schockprüfung bei niedrigen Temperaturen
→ Einmalige Bearbeitung auf einem 5-Achsen-Bearbeitungszentrum, Rundheit kleiner oder gleich 0,02 mm
→ 100 % 1,5-facher PN-Gehäusefestigkeitstest + 1.1x Niederdruck-Luftdichtheitstest
→ Aktuatorhubkalibrierung mit Lasertracker, Linearitätsbericht 5 Jahre archiviert
→ API 6D-, CE- und ISO 9001-Audits von Drittanbietern-, Originalberichte werden mit der Lieferung geliefert
Verpackung & Lieferung:
Verpackung und Transport: Das Ventilgehäuse und der Stellantrieb sind jeweils mit einer VCI-Rostschutzfolie umwickelt, und der äußere Karton besteht aus fünf Lagen verstärkter Wellpappe. gesichert mit Holzpaletten und Kunststoffstahlbändern, geeignet für den Seetransport bei -50 Grad bis +70 Grad. Das Versandzeichen enthält die Projektnummer und den QR-Code; Scannen Sie den Code, um das Garantiezertifikat und das Testvideo herunterzuladen.
Kundendienst-:
• 18 Monate Garantiezeit, kostenloser Ersatz bei Herstellungsfehlern.
• 24-Stunden-Reaktion im Inland, 72-Stunden-Ankunft vor Ort; 48-Stunden-Videodiagnose im Ausland, Ersatzteilversand direkt per DHL.
• Lebenszyklusaufzeichnung: Liste der gefährdeten Teile, Wartungsvideos, Online-Schulung.
• Bietet jährliche Inspektionen und Leistungskalibrierung, um einen stabilen Betrieb der Ventile für 10+ Jahre sicherzustellen.
Unsere Stärke: Wuxi Mit Bearbeitungszentren von DMG Deutschland und MAZAK Japan sowie einem API 6D-Flüssigkeitslabor besteht unser Forschungs- und Entwicklungsteam aus 26 Mitarbeitern und hält 42 Patente. Unsere Produkte werden in 56 Länder exportiert und bieten Ventillösungen für globale Projekte wie Shell, BASF und Sinopec. Wählen Sie XINMING, wählen Sie Zuverlässigkeit und Effizienz!
