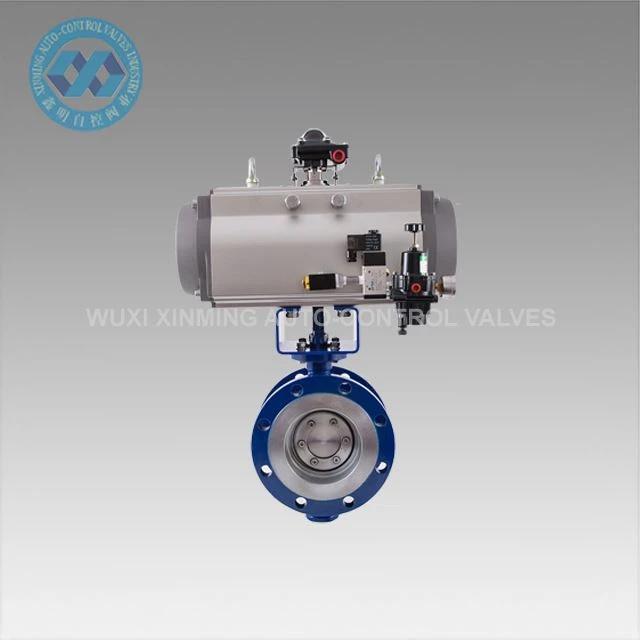

Absperrklappe mit Metall auf Metall

Die Absperrklappe mit Metall-auf-Metall-Verbindung eignet sich für Hochtemperatur-, Hochdruck- und Wärmespeicherleitungen. Es hat die Funktion, den Durchfluss zu öffnen, zu schließen oder zu regulieren. Es verfügt über eine kompakte Struktur, geringe Größe, geringes Gewicht, flexible Bedienung und bequeme Verwendung.

Anfrage senden

Beschreibung

Unsere Absperrklappe mit Metall-auf-Metall-Verbindung ist eine kompakte, leichte und kostengünstige {0}effektive Lösung zur Durchflussregelung, die vielseitige Leistung für verschiedene Anwendungen bietet. Entworfen mit einer Konfiguration im Wafer-Stil für eine einfache Flanschinstallation, eignet es sich besonders für platzbeschränkte Rohrleitungssysteme in Wasser-, Luft-, Gas- und milden Chemikalienbereichen. Das Ventil eignet sich hervorragend für anspruchsvolle Bedingungen, einschließlich hoher-Temperaturen, hohem-Drucks und wärme{7}}erhaltender Rohrleitungen, und bietet zuverlässige Öffnungs-/Schließfunktionen und präzise Durchflussanpassungsmöglichkeiten. Sein optimiertes Design kombiniert eine kompakte Struktur, geringe Stellfläche und leichte Bauweise mit flexiblem Betrieb für den bequemen Einsatz in verschiedenen Industrieumgebungen.

Technische Parameter:

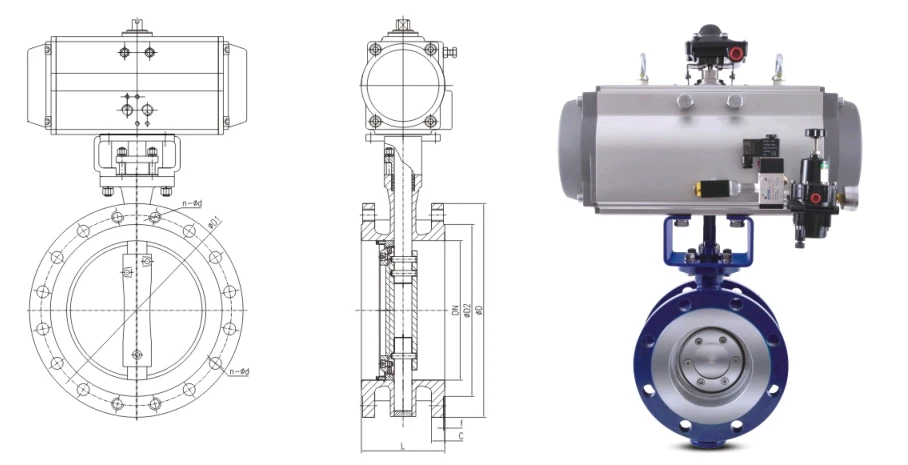

product-908-465

Nenndurchmesser DN (mm)	L (mm)	D (mm)	D1 (mm)	D2 (mm)	C (mm)	Hmm)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

Executive-Standard		Anwendungsbereich
Design und Herstellung	JB/T8527, GB/T12224, API609, ASME B16.34 usw. Standard	Nenndurchmesser	DN50-DN3600 2"-144"	Verschiedene Ventile haben unterschiedliche Abmessungen. Für Einzelheiten rufen Sie bitte an
Anschlussflansch	GB/T9113.1~9113.4,ASME B16.5,ASME B16.47 usw.Standard	Nenndruck	PN2,5-PN260 Klasse 150-Klasse 1500
Strukturlänge	GB/T12221API609 IS05752 usw.Standard	Temperaturbereich	-196C-600C
Inspektion und Experiment	JB/T9092 GB/T26480 API598 IS05208 usw.Standard	Verbindungsmethode	Flanschtyp, Stumpfschweißtyp, Wafertyp, Laschentyp usw.
		Körpermaterial	Kohlenstoffstahl, Chrom-Molybdän-Stahl, austenitischer Edelstahl, Duplex-Edelstahl, Titanlegierung, Hastelloy, Monel usw.

Produktmerkmale:
Premium-Metalldichtung: Sitz und Scheibe aus gehärtetem Edelstahl sorgen{0}für eine zuverlässige Abschaltung auch nach längerem Gebrauch
Hoch-Temp/Hoch-Design: Geeignet für Anwendungen bis zu 650 Grad und Druckstufen der ANSI-Klasse 600
Kompakt und leicht: 30 % leichter als Absperrschieber mit vergleichbarer Leistung
Bi-Directional Flow: Hervorragende Dichtungsleistung in beiden Flussrichtungen

Designvorteile:
Das dreifach versetzte-Design verhindert Verschleiß und sorgt für null Leckage
Die feuersichere-Konstruktion entspricht den API 607/6FA-Standards
Ein niedriges Betriebsdrehmoment reduziert die Anforderungen an den Aktuator
Wartungsfreier-Betrieb mit langer Lebensdauer

Typische Anwendungen:
Raffinerie- und petrochemische Prozesse
Kraftwerksdampfsysteme
Gastransport bei hohen-Temperaturen
Chemische Bearbeitung mit abrasiven Medien

Über uns:

Die von unserem Unternehmen hergestellten pneumatischen Antriebe der XM-Serie werden auf der Grundlage der umfassenden Anwendung der Einführung neuer Technologien, neuer Materialien, neuer Prozesse und innovativer Konzepte im In- und Ausland erforscht, entwickelt und konstruiert und entsprechen vollständig den neuen internationalen Standards: ISO5211, DIN3337 und VDINDE-3845, NAMUR-Standard. Die Produkte haben die Inspektion der nationalen technischen Aufsichtsbehörde bestanden und die Demonstration des internationalen Qualitätssystems ISO9001:2000 bestanden. Die Produkte werden häufig in der automatischen Steuerung der chemischen Industrie, der Ölraffinierung, des Bergbaus, der Kraftwerke, der Metallurgie, des Bauwesens, der Medizin, der Lebensmittel- und Gasindustrie, der wissenschaftlichen Forschung usw. eingesetzt.

Das Unternehmen hält sich an den Unternehmensgrundsatz „Streben nach Besserem, Technologie an erster Stelle, Aufrichtigkeit und Vertrauenswürdigkeit“. Wir verpflichten uns zu perfektem Management, hoher Qualität und doppelter Effizienz, um unseren Kunden zufriedenstellende Dienstleistungen zu bieten und eine relativ stabile und gute Zusammenarbeit in verwandten Branchen aufzubauen. Alle meine Kollegen im Unternehmen hoffen aufrichtig, mit Ihnen zusammenzuarbeiten, um gemeinsam Brillanz zu schaffen.

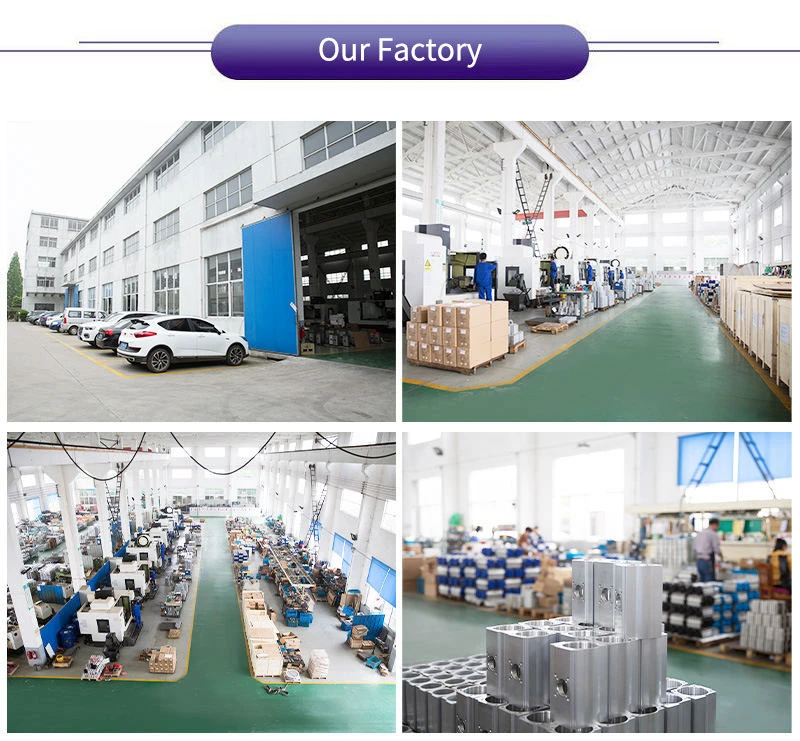

Our Factory
