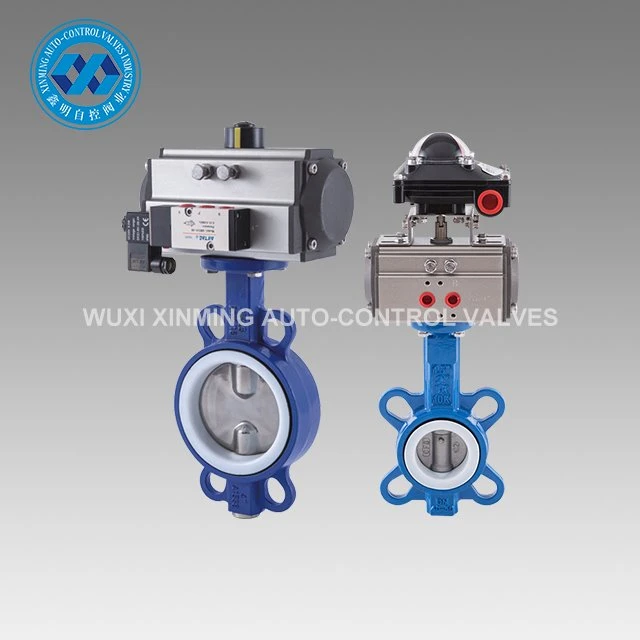

Die Absperrklappe aus duktilem Gusseisen ist ein einfaches Regelventil und kann auch zur Ein-/Aus-Steuerung von Rohrleitungsmedien mit niedrigem Druck verwendet werden. Um den Durchfluss automatisch schneller zu starten und zu stoppen als motorbetriebene Ventile, die mit Druckluft betrieben werden. Sie müssen die Luftzufuhr zum Antrieb entweder mit dem mitgelieferten elektrischen Pilotventil oder einem manuellen Ein-/Aus-Ventil steuern. Für den Betrieb von Ventilen ist kein Mindestdruckabfall zwischen Einlass und Auslass erforderlich.
Produktdetails:
| Produktname | Absperrklappe aus duktilem Eisen |
| Markenname | XM und OEM werden ebenfalls akzeptiert |
| Größe der Absperrklappe | 25mm-1000mm |

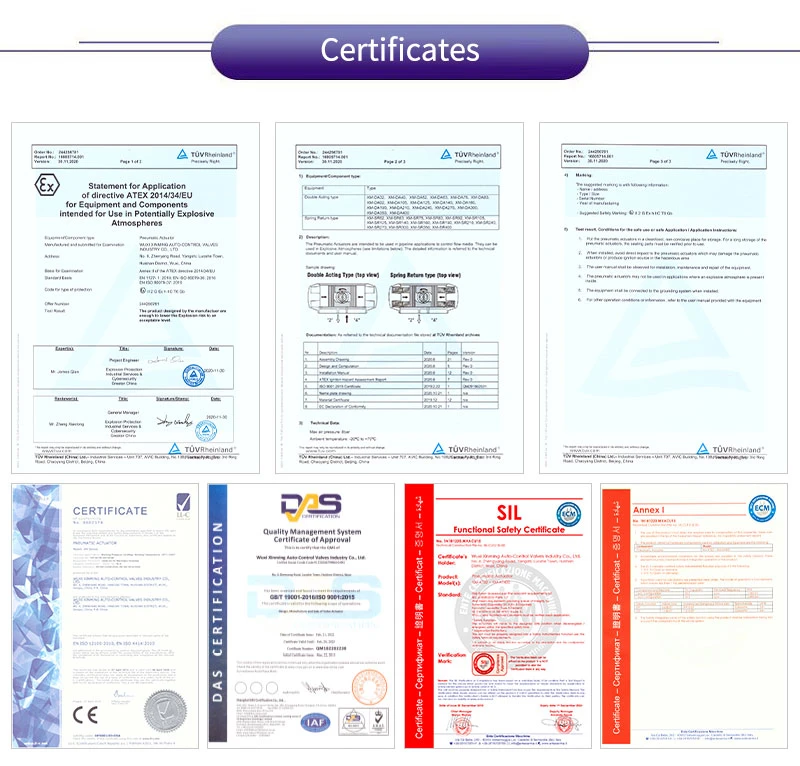

| Zertifizierung | CE, ATEX, SIL3, ISO9001:2016 |
| Ventiltyp | Schmetterling |
| Zur Verwendung mit | Wasser, Öl, Luft, Erdgas, Dampf, Trinkwasser |
| Dichtungsmaterial | Metall-zu-Metall |
| Spezifikationen erfüllt | API 609 |

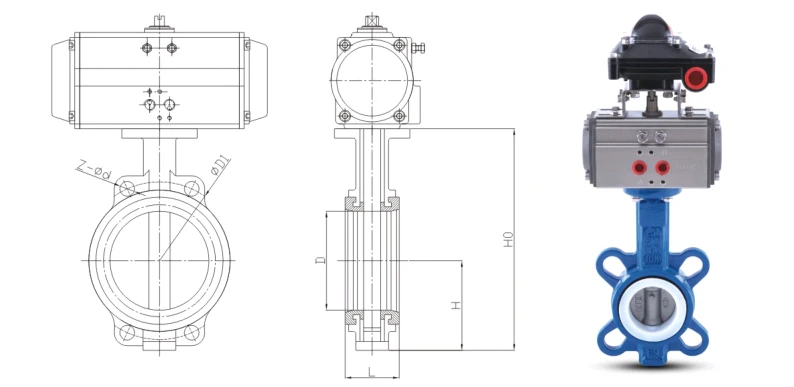

Technische Parameter:
| Nenndurchmesser | D (mm) | D1 (mm) | Hmm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | Zoll | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Ventildesign und -herstellung | Gemäß GB/T12238-Standard | ||||||
| Ventilflanschgröße | Gemäß GB/T9113, GB/T17241.6-Standard | ||||||
| Baulänge des Ventils | Gemäß GB/T12221-Standard | ||||||
| Ventilinspektion und Experiment | Gemäß GB/T13927-Standard | ||||||
Produktmerkmale:
• Hoher Druck ohne Leckage: Vier Arten vulkanisierter Ventilsitze: EPDM/Viton®/NBR/PTFE, bidirektionale Blasendichtung, bis zu 16 bar.
• Geringes Gewicht: Das Gewicht desselben Kalibers beträgt nur 30–40 % des Gewichts eines Kugelhahns, wodurch die Kosten für die Rohrleitungsunterstützung gesenkt werden.
• Lange Lebensdauer: Der Ventilschaft besteht aus Duplex-Edelstahl 416/316 SS und das Lager verfügt über eine selbst-schmierende, nicht-metallische Buchse, um ein Festfressen zu verhindern.
• Isolierungsfreundlich: Das verlängerte Halsdesign kann mit einer 2-Zoll-Isolierschicht abgedeckt werden, geeignet für HVAC- und Außenrohrleitungen.
• Mehrere Antriebe: Griffe, Getriebe, elektrische, pneumatische und hydraulische Antriebe, alle gemäß ISO 5211-Standardflanschen verbunden.
• Vollständige Zertifizierungen: WRAS, ACS-Trinkwassergenehmigungen, nach API-609, BS EN 593 und ISO 5752.
Unser Service:
1) 7x24 Stunden Hotline

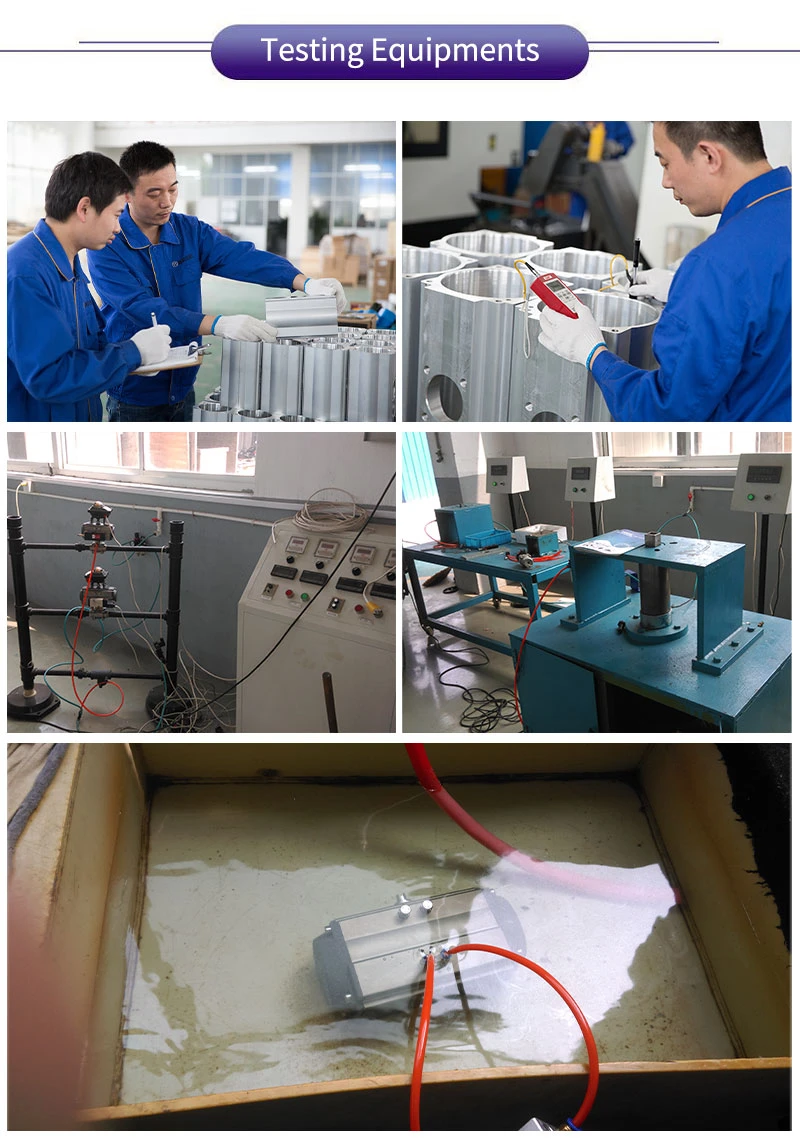

2) Strenge Qualitätskontrolle
3) Gute Qualität zu einem günstigen Preis
4) Ausgezeichneter After--Service
5) Technischer Online-Support
6) Schnelle Lieferzeit
Produktanwendungen:
• Warm- und Kaltwasser-, Meerwasser-, Abwasser- und Dampfrohrnetze
• HVAC-Klimaanlagen, Fernwärme
• Erdöl, Chemie, Lebensmittel, Pharmazeutik und Schiffbau
• Flüssigkeiten in Lebensmittelqualität: Getränke, Alkohol, gereinigtes Wasser
• Gas und Vakuum: Gas-, Druckluft-, Vakuumsysteme
Über uns:

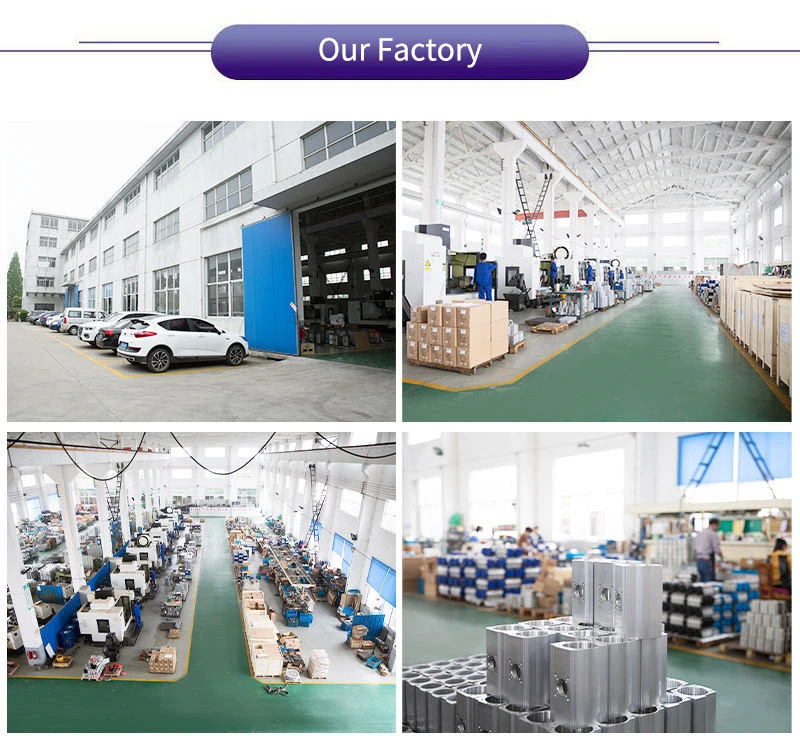

Wuxi Mit fortschrittlichen F&E-Fähigkeiten und Produktionsanlagen beliefern wir verschiedene Branchen, darunter Öl und Gas, Chemie und Kraftwerke. Unsere Produkte verkörpern unser Engagement für „Technology First, Quality Excellence“ durch innovative Lösungen und zuverlässige Leistung. Wenn Sie eine Absperrklappe aus duktilem Eisen benötigen, kontaktieren Sie uns bitte.
