Produktbeschreibungen vom Lieferanten

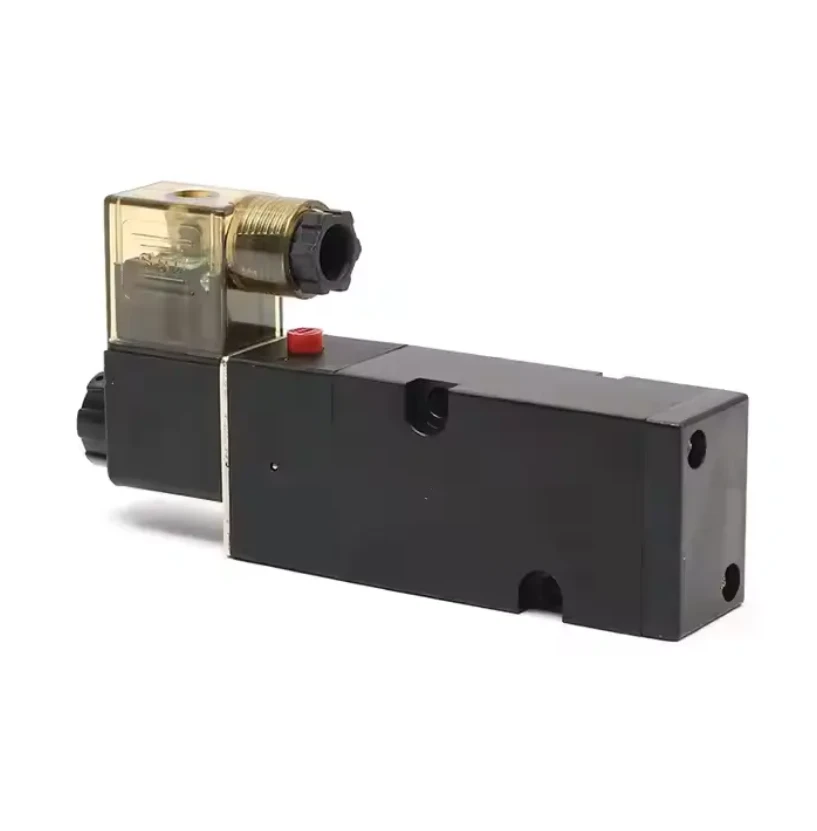

Das Magnetventil ist das Kernregelelement des pneumatischen Systems, das die Durchflussrichtung und ein Einschalten der Druckluft durch das elektrische Signal steuert, um die lineare oder rotierende Bewegung des pneumatischen Aktuators (wie Zylinder und Ventil) zu antreiben. Seine Essenz ist der "elektronische Steuerungsschalter" des pneumatischen Aktuators, um die genaue Aktionskontrolle des Automatisierungssystems zu realisieren.
Kooperatives Arbeitsprinzip
Kontrolllink:
SPS/Controller → Solenoidventil Elektrisches Signal → Druckluftkanalumschaltung → Pneumatische Aktuatorwirkung (Ein/Aus/Einstellen).
Typischer Prozess:
Das Magnetventil erhält Strom, schaltet den Gasweg und die Druckluft tritt in die Aktuatorkammer ein.
Der Druck drückt den Kolben/die Membran, was zu einer mechanischen Verschiebung führt.
Nach Stromausfall wird das Magnetventil zurückgesetzt, das Gas entladen und der Aktuator kehrt in die Anfangsposition zurück (Federrückgabe oder Rückwärtsgasversorgung).
Kernstrukturdesign
Magnetventilabschnitt
Ventilkörpertyp:
TEWO-POSITION TEE (2/3): Steuerungszylinder einzelner Handlungszylinder (Einzelaufnahme + Auspuff).
Fünf-Way-Zwei-Wege-Zwei-Wege (2/5): Kontrollieren Sie doppelte Schauspielzylinder (Doppelaufnahme + Doppelauspuff).
Fahrmodus:
Direkte Aktion: kleines Direktantrieb (schnelle Reaktion, geeignet für den Hochfrequenzbetrieb).
Pilotunternehmen: luftdruckunterstütztem Umschalten (großer Strömung, Hochdruckszenarien).
Besonderes Design:
Explosionssichere Spulen (ATEX-zertifiziert) für brennbare Umgebungen;
Niedriger Stromverbrauch (0. 5W ~ 1W), um die Akkulaufzeit zu verlängern;
Manueller Notfallknopf (kann gezwungen werden, den Gasweg im Falle eines Stromausfalls zu ändern).
Übereinstimmung mit dem Aktuator
Schnittstellenstandard: Erfüllt ISO 15407- oder NFPA -Spezifikationen, um eine schnelle Gasverbindung zu gewährleisten.
Durchflussabgleich: Der Ventil -CV -Wert muss den Anforderungen an die Antriebsgeschwindigkeit erfüllen.
Auswahl- und Wartungspunkte
Schlüssel zur Auswahl
Aktuatortyp: Einzelschauspiel (Federrückgabe erforderlich) oder doppelt wirken (Doppelgaspfadregelung);
Betriebsfrequenz: Wählen Sie in Hochfrequenzszenen ein direktes amtierendes Magnetventil;
Umgebungsanforderungen: Explosionssicher, Antikorrosion, Temperaturanpassungsfähigkeit (-30 Grad ~ 80 Grad);
Energieeinsparungsanforderungen: Niedriger Stromverbrauch oder Impulsbestand, um den Energieverbrauch zu verringern.
Gemeinsame Fehler und Lösungen
Spulenverbrennung: Spannungsstabilität überprüfen, um Überlastung zu vermeiden.
Spulenkleber: Reinigen Sie regelmäßig die Luftquelle (Filter hinzufügen), verwenden Sie trockene Luft;
Luftleckage: Ersetzen Sie den Dichtungsring (NBR/FKM -Material) und prüfen Sie den Ventilkörperverschleiß.
Wartungsvorschlag
Monatliche Überprüfungsmagnetventilantwortempfindlichkeit;
Vierteljährlich Reinigungsgas durch den Filter;
Ersetzen Sie die schutzbedürftigen Dichtungen jährlich.
