Kooperatives Arbeitsprinzip
Kontrolllink:
SPS/Controller → Solenoidventil Elektrisches Signal → Druckluftkanalumschaltung → Pneumatische Aktuatorwirkung (Ein/Aus/Einstellen).
Typischer Prozess:
Das Magnetventil erhält Strom, schaltet den Gasweg und die Druckluft tritt in die Aktuatorkammer ein.
Der Druck drückt den Kolben/die Membran, was zu einer mechanischen Verschiebung führt.
Nach Stromausfall wird das Magnetventil zurückgesetzt, das Gas entladen und der Aktuator kehrt in die Anfangsposition zurück (Federrückgabe oder Rückwärtsgasversorgung).
Kernstrukturdesign
Magnetventilabschnitt
Ventilkörpertyp:
TEWO-POSITION TEE (2/3): Steuerungszylinder einzelner Handlungszylinder (Einzelaufnahme + Auspuff).
Fünf-Way-Zwei-Wege-Zwei-Wege (2/5): Kontrollieren Sie doppelte Schauspielzylinder (Doppelaufnahme + Doppelauspuff).
Fahrmodus:
Direkte Aktion: kleines Direktantrieb (schnelle Reaktion, geeignet für den Hochfrequenzbetrieb).
Pilotunternehmen: luftdruckunterstütztem Umschalten (großer Strömung, Hochdruckszenarien).
Besonderes Design:
Explosionssichere Spulen (ATEX-zertifiziert) für brennbare Umgebungen;
Niedriger Stromverbrauch (0. 5W ~ 1W), um die Akkulaufzeit zu verlängern;
Manueller Notfallknopf (kann gezwungen werden, den Gasweg im Falle eines Stromausfalls zu ändern).
Übereinstimmung mit dem Aktuator
Schnittstellenstandard: Erfüllt ISO 15407- oder NFPA -Spezifikationen, um eine schnelle Gasverbindung zu gewährleisten.
Durchflussabgleich: Der Ventil -CV -Wert muss den Anforderungen an die Antriebsgeschwindigkeit erfüllen.

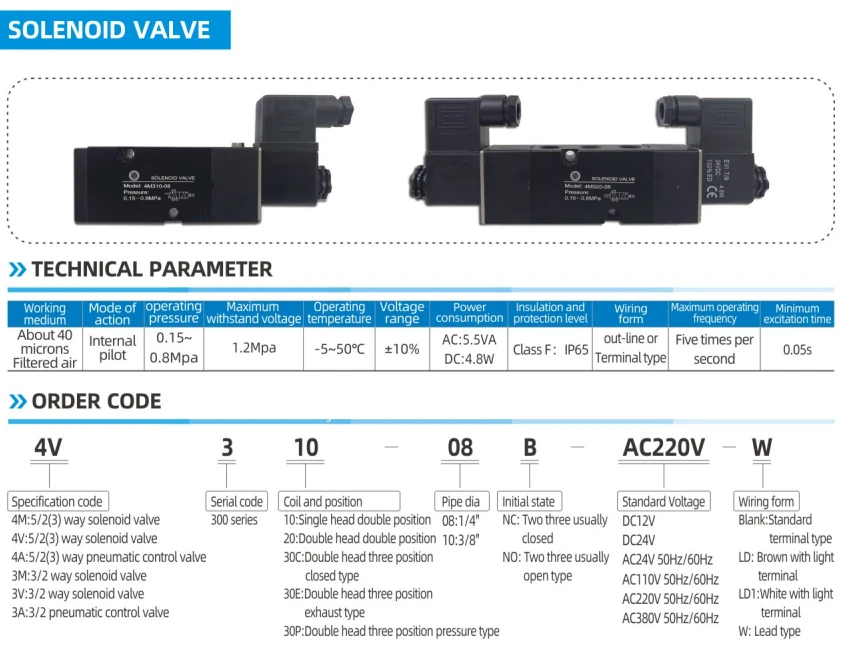

Schlüsselleistungsparameter
Spannungskompatibilität: DC 24 V (häufig in der Industrie verwendet), AC 220V (Hochleistungsszenario).
Reaktionszeit: Weniger oder gleich 50 ms (Hochgeschwindigkeitsventil kann 10 ms erreichen, was die Stellantriebsfrequenz beeinflusst).
Arbeitsdruckbereich: {{0}}. 2 ~ 1,0MPA (allgemeiner Typ), Hochdruckventilunterstützung 10MPA.
Schutzklasse: IP65 (staubdicht und wasserdicht) geeignet für harte Arbeitsbedingungen.
Zykluslebensdauer: Mehr oder gleich 10 Millionen Mal (Industriedesign mit hoher Zuverlässigkeit).
Typische Anwendungsszenarien
Ventil Automatische Steuerung:
Fernöffnung und Schließung des Ölpipeline -Ballventils;
Präzise Durchflusskontrolle der Regulierung von Ventilen in chemischen Pflanzen.
Mechanischer Aktionsantrieb:
Automatische Produktionslinienklemme Zylinderklemme;
Material Drücken und Positionierung von Verpackungsmaschinen.
Sicherheitsverriegelungssystem:
Schnitt die Luftversorgung während des Notausfalls (ESD) schnell ab.
Pneumatischer Notfallverschluss des Feuerventils.
