Produktübersicht

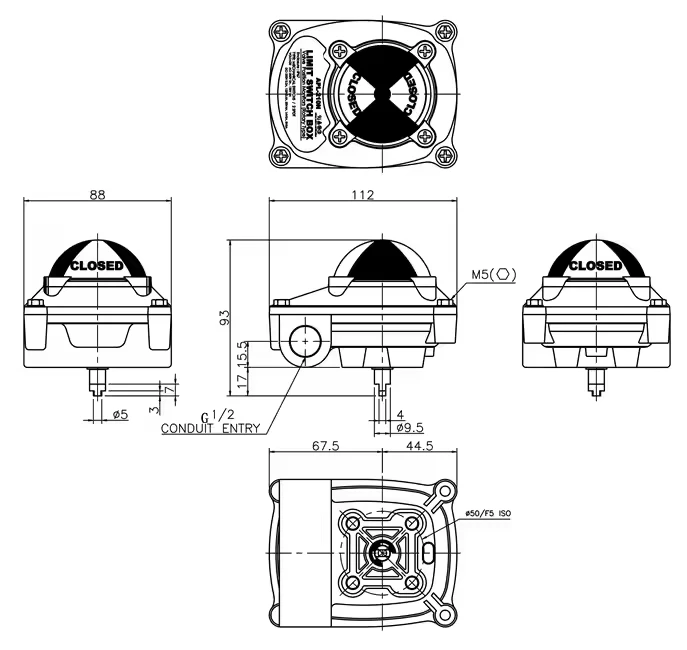

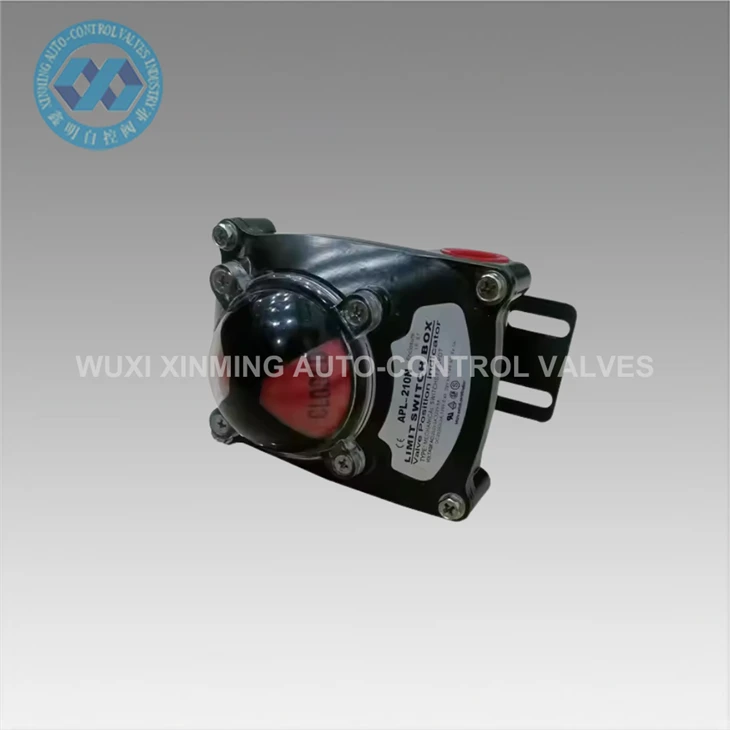

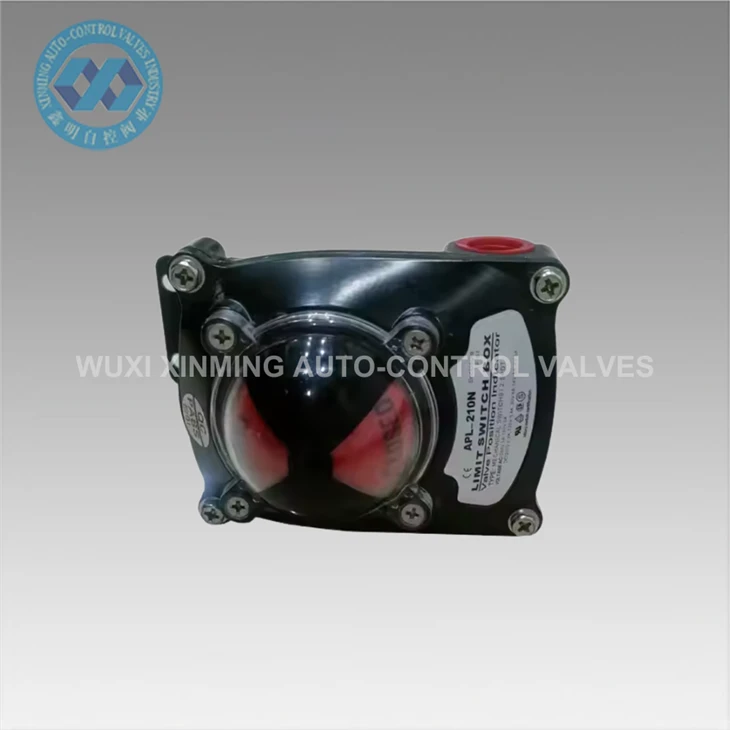

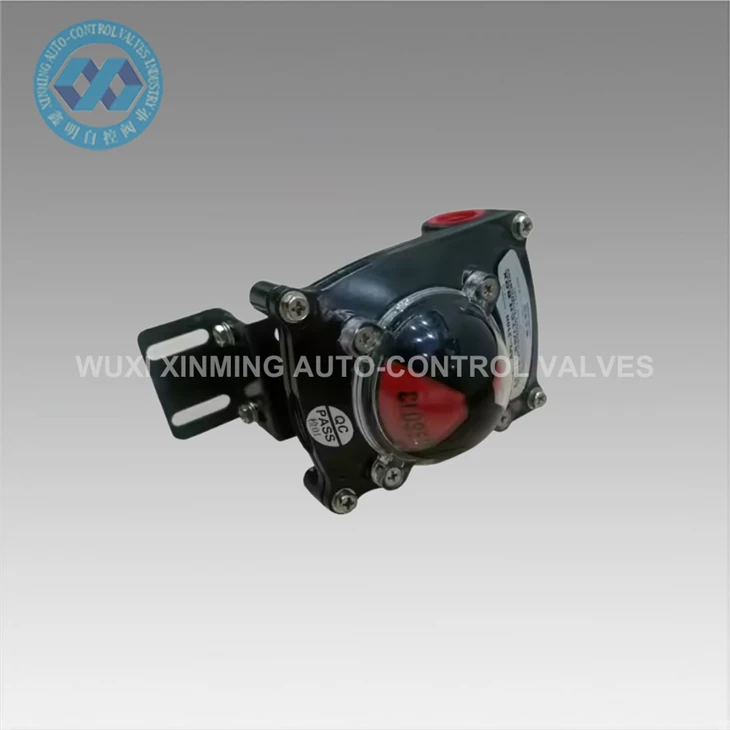

Die mechanische Endschalterbox APL-210N ist für die präzise Anzeige und Rückmeldung der Ventilposition in industriellen Automatisierungssystemen konzipiert. Es wird häufig bei pneumatischen Drehantrieben und Vierteldrehventilen wie Kugelhähnen und Absperrklappen eingesetzt, um Steuersystemen zuverlässige Offen-/Geschlossen-Statussignale zu liefern.
Diese Endschalterbox wandelt die mechanische Drehung des Ventilschafts über einen internen Nockenmechanismus in elektrische Schaltsignale um und gewährleistet so eine genaue Positionsüberwachung während des automatisierten Ventilbetriebs. Es ist eine wesentliche Komponente in der Prozessindustrie, in der für eine sichere und stabile Systemsteuerung eine Rückmeldung des Ventilstatus in Echtzeit erforderlich ist.
Funktionsprinzip
Der APL-210N wird auf einem pneumatischen Antrieb installiert und mechanisch mit dem Ventilschaft verbunden. Wenn sich das Ventil zwischen 0 Grad und 90 Grad dreht, dreht sich die Nocke im Schaltkasten entsprechend und löst die internen mechanischen Schalter aus.

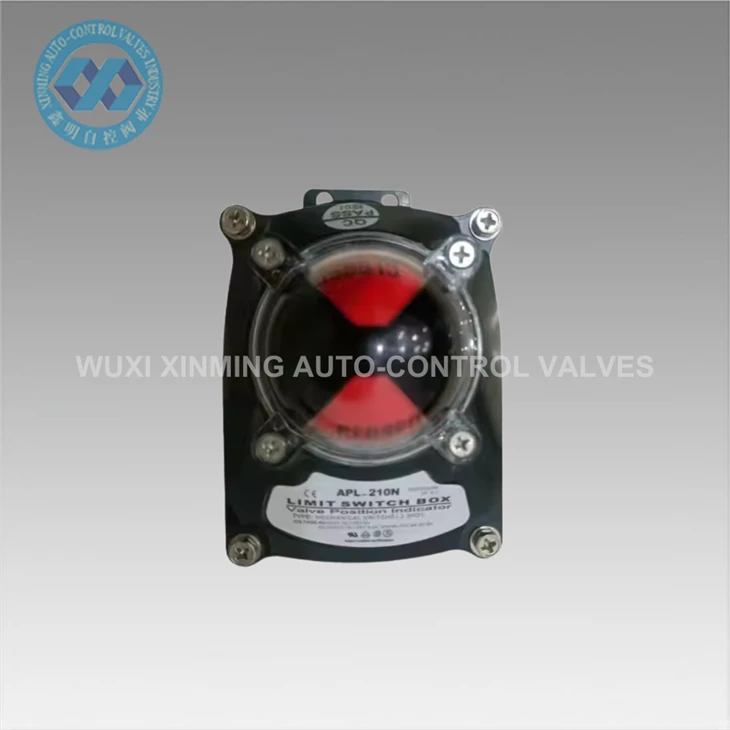

Diese Schalter senden EIN/AUS-Signale an SPS- oder Steuerungssysteme und zeigen an, ob sich das Ventil in der vollständig geöffneten oder vollständig geschlossenen Position befindet. Eine visuelle Anzeige auf der oberen Abdeckung sorgt für eine klare Vor-Ort-Bestätigung, ohne dass das Gerät geöffnet werden muss.
Technische Spezifikationen
| Modell | APL-210N |
| Produkttyp | Mechanischer Endschalterkasten |
| Anwendung | Anzeige der Ventilstellung |
| Kompatible Ventile | Kugelhahn, Absperrklappe |
| Rotationsbereich | 0 Grad – 90 Grad |
| Gehäusematerial | Aluminiumlegierung |
| Schutzklasse | IP67 |
| Montagestandard | NAMUR |
| Signaltyp | Mechanischer EIN/AUS-Schalter |
| Installation | Pneumatischer Drehantrieb montiert |
Anwendungen
Die Endschalterbox APL-210N wird häufig in industriellen Automatisierungssystemen verwendet, die eine Rückmeldung der Ventilposition erfordern:
- Ventilsteuerungssysteme für Öl- und Gaspipelines
- Wasseraufbereitungs- und Abwasseranlagen
- Chemische Verarbeitungsanlagen
- Energieerzeugungssysteme
- Industrielle Prozessautomatisierungslinien
- HVAC- und allgemeine Durchflusskontrollsysteme
Im typischen Betrieb wird es auf einem pneumatischen Stellantrieb installiert, der eine Absperrklappe antreibt, wo es zur sicheren Prozessüberwachung kontinuierlich den Offen-/Geschlossen-Status des Ventils an den Kontrollraum zurückmeldet.
