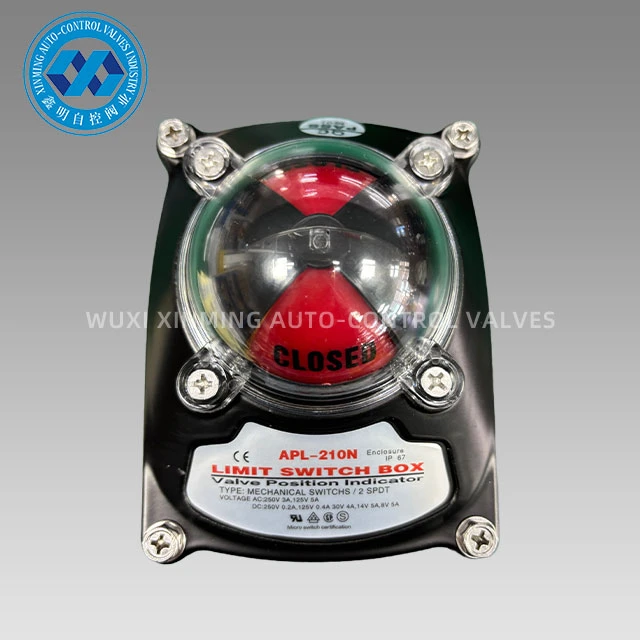

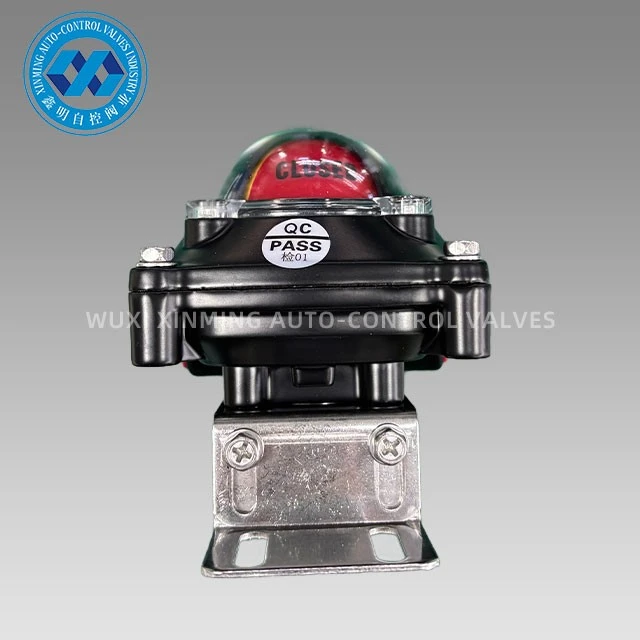

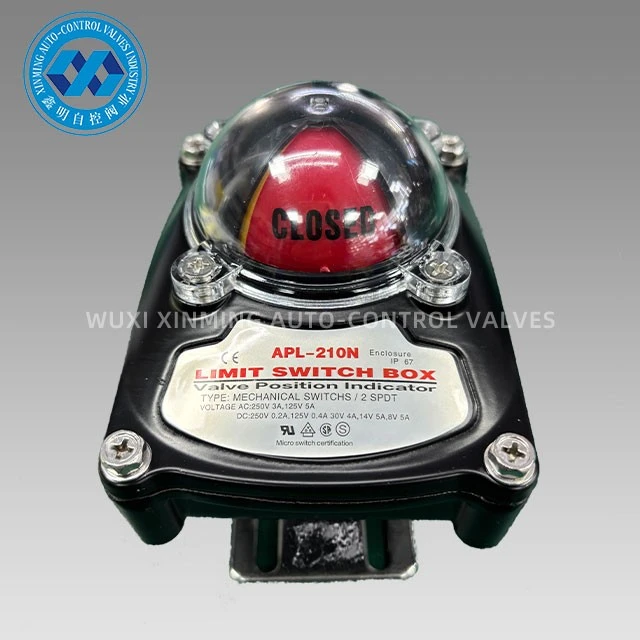

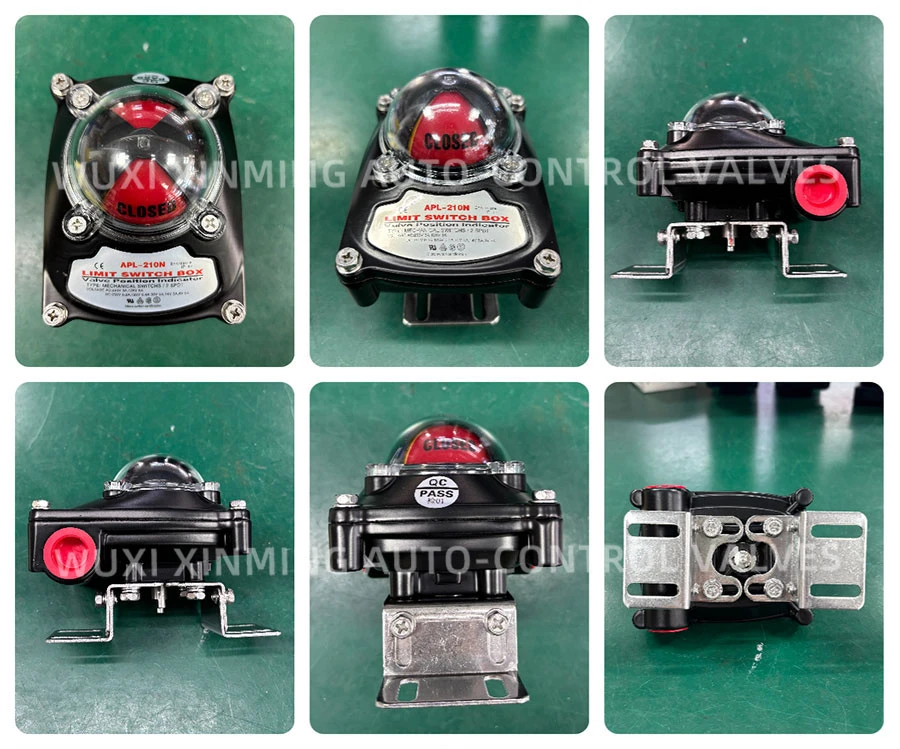

Die Endschalterbox APL-210N ist für die zuverlässige Rückmeldung der Ventilposition in pneumatischen Antriebssystemen für die industrielle Automatisierung konzipiert. Es bietet eine klare Offen-/Geschlossen-Anzeige und elektrische Schaltsignale zur Unterstützung der Überwachung und Steuerung von Vierteldrehventilen wie Kugelhähnen und Absperrklappen.

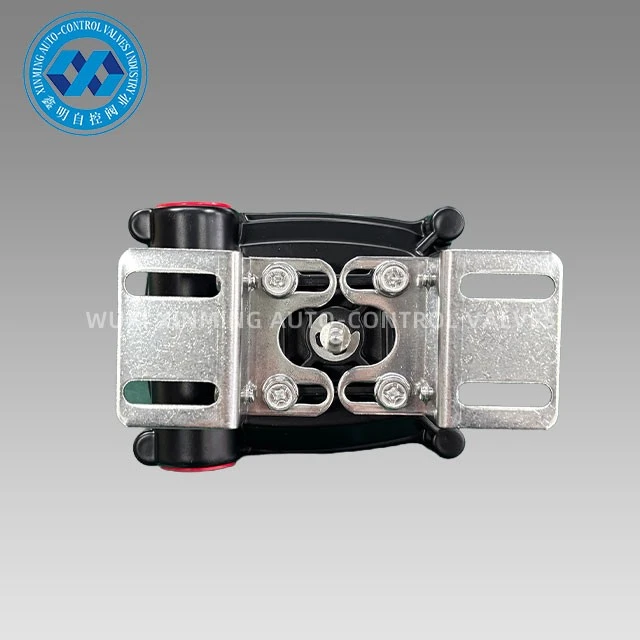

Direkt am Antrieb montiert, wandelt das Gerät die Drehventilbewegung in mechanische Schaltvorgänge um. Diese Signale werden typischerweise an SPS- oder DCS-Systeme gesendet und ermöglichen eine genaue Bestätigung des Ventilstatus in Prozesssteuerungs- und Sicherheitsverriegelungsanwendungen.
Produktspezifikationen
| Modell | APL-210N |
| Material | Aluminiumdruckguss/Edelstahl (304/316) |
| Hülse |
IP67 |
| Umgebungstemperatur | -25 Grad ~ +85 Grad |
| Positionsanzeige | auf-gelb; aus-rot |
| Kabeleinführung | 2-1/2NPT; PT1/2; PF1/2; M20; PG13.5 |
Wohnungsbau und Umweltschutz
Das Gehäuse ist je nach Korrosions- und Haltbarkeitsanforderungen in Aluminiumdruckguss oder Edelstahl (304/316) erhältlich.
- Aluminiumgehäuse: allgemeiner Industrieservice
- Edelstahlgehäuse: korrosive oder Offshore-Umgebungen
Die Schutzart IP67 gewährleistet Beständigkeit gegen das Eindringen von Staub und vorübergehendes Eintauchen in Wasser und eignet sich daher für freiliegende Feldinstallationen.
Mechanisches Positionsrückmeldungssystem
Der von einer internen Nocke-angetriebene Mechanismus ermöglicht die direkte Betätigung mechanischer Schalter basierend auf der Ventildrehung.
Die Positionsanzeige erfolgt über eine visuelle Anzeige:
- Gelb: Ventil geöffnet
- Rot: Ventil geschlossen
Dies ermöglicht eine direkte Überprüfung des Ventilstatus vor Ort ohne Zugriff auf das Steuersystem.

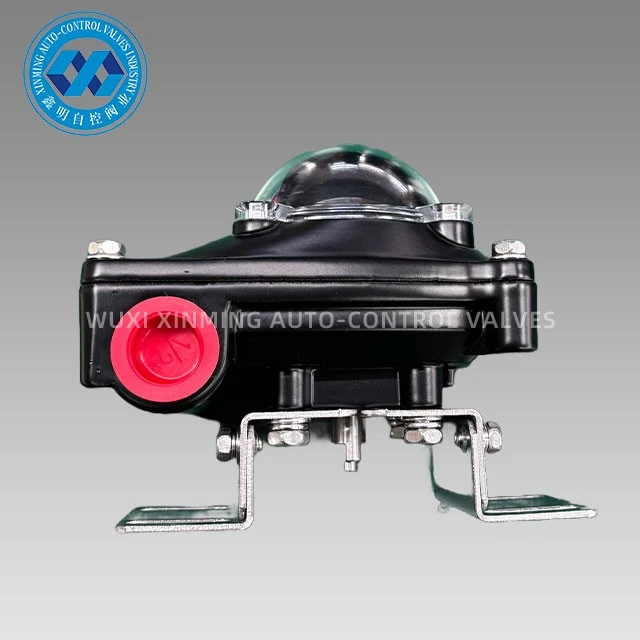

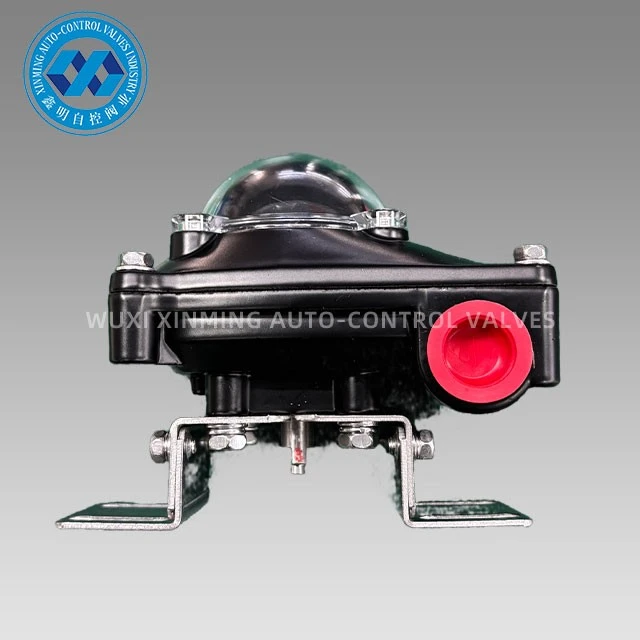

Elektrische Integration und Kabeleinführung
Der APL-210N unterstützt mehrere Kabeleinführungskonfigurationen für globale Installationskompatibilität:
- 2 × 1/2" NPT
- PT1/2
- PF1/2
- M20
- PG13.5
Diese Flexibilität unterstützt die Integration in verschiedene regionale Standards und Aktorsteuerungsarchitekturen.
Anwendungsbereich
Der APL-210N wird in Ventilautomatisierungssystemen verwendet, die eine zuverlässige diskrete Positionsrückmeldung erfordern, einschließlich:
- Pneumatische Antriebsbaugruppen
- Ventilsysteme mit Vierteldrehung-
- Infrastruktur für Öl- und Gaspipelines
- Chemische Verarbeitungsanlagen
- Wasser- und Abwassersysteme
- Allgemeine industrielle Prozesskontrolle
Mechanische Endschalterboxen werden aufgrund ihrer Toleranz gegenüber Feldbedingungen, ihres vorhersehbaren Schaltverhaltens und ihrer Kompatibilität mit Standard-Aktorschnittstellen nach wie vor häufig in der industriellen Automatisierung eingesetzt. Der APL-210N ist für Anwendungen geeignet, bei denen Robustheit und Betriebskonsistenz Vorrang vor erweiterten Diagnosefunktionen haben.
