Hallo! Als Lieferant von Sanitär -Ballventilen habe ich eine Menge Erfahrung, wenn es darum geht, sicherzustellen, dass diese Ventile Top -Notch -Kerbe abschneiden. In diesem Blog werde ich Sie durch die Prüfung der Leistung eines Sanitärventils führen.
1. visuelle Inspektion
Bevor wir überhaupt mit den tatsächlichen Leistungstests beginnen, ist eine gute, alte visuelle Inspektion unerlässlich. Schauen Sie sich das Ventil genau an. Überprüfen Sie auf offensichtliche Anzeichen von Schäden wie Rissen, Dellen oder Kratzern am Körper, des Balls und des Stammes des Ventils. Ein beschädigtes Ventil kann seine Leistung direkt von der Fledermaus beeinträchtigen. Untersuchen Sie auch die Dichtungen und Dichtungen. Sie sollten in gutem Zustand sein, ohne Anzeichen von Verschleiß, Alterung oder Verformung. Wenn Sie während dieser visuellen Prüfung Probleme erkennen, handelt es sich um eine rote Fahne, und Sie möchten möglicherweise das Ventil oder die fehlerhaften Teile ersetzen.
2. Drucktests
Einer der wichtigsten Aspekte beim Testen eines Sanitärventils ist der Drucktest. Dies hilft uns, zu bestimmen, wie gut das Ventil mit unterschiedlichen Druckniveaus umgehen kann, ohne undicht.
Hydrostatische Druckprüfung
Bei hydrostatischen Drucktests verwenden wir Wasser als Testmedium. Schließen Sie zunächst das Ventil und schließen Sie es mit einem Druck ein. Füllen Sie das Ventil und die angeschlossenen Rohre mit Wasser und achten Sie darauf, dass die Luft ausblutet. Erhöhen Sie dann allmählich den Druck auf den Testdruck. Dieser Testdruck wird normalerweise nach Industriestandards oder den Spezifikationen des Ventils bestimmt.
Bei den meisten Sanitärventilen beträgt der Testdruck etwa das 1,5 -fache des maximalen Arbeitsdrucks. Halten Sie den Druck für einen bestimmten Zeitraum, normalerweise 5 bis 10 Minuten, ruhig. Überprüfen Sie während dieser Zeit das Ventil sorgfältig auf Anzeichen von Leckagen. Überprüfen Sie alle Verbindungen, Dichtungen und den Ventilkörper selbst. Wenn Sie ein Wasser tropfen oder sickern sehen, bedeutet dies ein Problem mit der Versiegelungsleistung des Ventils.
Pneumatische Drucktests
Pneumatische Druckprüfung verwendet Luft oder ein ineres Gas wie Stickstoff. Der Prozess ähnelt dem hydrostatischen Test, es gibt jedoch einige Unterschiede. Da Gase kompressibler sind als Flüssigkeiten, muss der Druckaufbau und die Freilassung genauer erfolgen. Da Gaslecks visuell schwerer zu erkennen sind, verwenden wir häufig eine Seifenwasserlösung, um auf Lecks zu überprüfen.
Wenden Sie das Seifenwasser auf alle potenziellen Leckpunkte auf dem Ventil an. Wenn es ein Leck gibt, bildet das Fluchtgas Blasen im Seifenwasser. Behalten Sie genau wie bei hydrostatischen Tests den Testdruck für eine festgelegte Zeit bei und überwachen Sie das Ventil genau.
3. Flow -Tests
Durchflusstests sind ein weiterer entscheidender Teil der Bewertung der Leistung eines Sanitärventils. Es hilft uns zu verstehen, wie gut das Ventil den Flüssigkeitsfluss dadurch steuern kann.
Open - Flow Testing
Öffnen Sie bei offenen Durchflussprüfung das Ventil vollständig und lassen Sie die Flüssigkeit (entweder Wasser oder eine repräsentative Prozessflüssigkeit) mit einer bekannten Strömungsrate durch ihn fließen. Messen Sie den Druckabfall über das Ventil mit den stromaufwärts gelegenen und stromabwärts des Ventils installierten Druckmessgeräten. Der Druckabfall zeigt den Widerstand an, den das Ventil für den Durchfluss bietet.
Ein niedriger Druckabfall bedeutet, dass das Ventil gute Durchflusseigenschaften aufweist und die Flüssigkeit leicht durchlaufen kann. Hohe Druckabfälle können zu einem erhöhten Energieverbrauch und einer verringerten Systemeffizienz führen. Vergleichen Sie den gemessenen Druckabfall mit der angegebenen Druckkurve des Ventils. Wenn der gemessene Wert signifikant höher ist als der angegebene Wert, kann dies bedeuten, dass das interne Design oder die Blockaden des Ventils innerhalb des Ventils ein Problem gibt.
Fluss - Steuerungstests
Durchfluss - Steuerungstests werden verwendet, um zu überprüfen, wie gut das Ventil die Durchflussrate regulieren kann. Stellen Sie das Ventil allmählich vollständig auf vollständig geschlossen an und messen Sie die entsprechenden Durchflussraten an verschiedenen Ventilpositionen. Dies hilft uns, eine Fluss -Steuerkurve für das Ventil zu erzeugen.
Ein Brunnen - das Sanitär -Ballventil durchführen sollte in der Lage sein, eine reibungslose und präzise Flussregelung zu liefern. Wenn sich die Durchflussrate unregelmäßig ändert oder das Ventil den Durchfluss bei vollständiger Schließung nicht vollständig abschließt, gibt es ein Problem mit seiner Durchflusssteuerleistung.
4. Drehmomenttests
Bei Drehmomenttests geht es darum, wie viel Kraft zum Öffnen und Schließen des Ventils erforderlich ist. Dies ist wichtig, da dies die einfache Funktionsweise und die langfristige Haltbarkeit des Ventils beeinflusst.
Verwenden Sie einen Drehmomentschlüssel, um das zum Öffnen und Schließen des Ventils erforderliche Drehmoment zu messen. Die Drehmomentwerte sollten innerhalb des vom Ventilhersteller angegebenen Bereichs liegen. Wenn das Drehmoment zu hoch ist, könnte dies bedeuten, dass im Ventil Reibung liegt, möglicherweise aufgrund von Fehlausrichtung, beschädigten Teilen oder unsachgemäßer Schmierung. Wenn das Drehmoment auf der anderen Seite zu niedrig ist, kann es auf einen lockeren oder abgenutzten Innenmechanismus hinweisen.
5. Sitzverlustprüfung
Sitztests für Sitzlöchter konzentrieren sich auf die Fähigkeit des Ventils, sich zu versiegeln, wenn es geschlossen ist. Es gibt verschiedene Methoden zum Testen von Sitzplätzen, aber eine gemeinsame Möglichkeit besteht darin, ein Tracergas wie Helium zu verwenden.
Schließen Sie zuerst das Ventil und erstellen Sie eine versiegelte Kammer um den Ventilsitz. Führen Sie das Tracergas in eine Seite des Ventils ein. Verwenden Sie dann ein Gas -Erkennungsgerät, um die Gasmenge zu messen, die durch den Sitz auf die andere Seite läuft.
Die zulässige Sitzverlustrate wird normalerweise nach Industriestandards angegeben. Wenn die gemessene Leckquote diese Grenze überschreitet, ist die Sitzversiegelungsleistung des Ventils nicht auf NAI.
6. Zyklusprüfung
Beim Cycle -Test wird das Ventil mehrmals geöffnet und geschlossen, um die reale Weltnutzung zu simulieren. Dies hilft uns, die Haltbarkeit und Zuverlässigkeit des Ventils im Laufe der Zeit zu überprüfen.
Richten Sie ein automatisiertes Test -Rig ein, um das Ventil mit einer bestimmten Frequenz zu öffnen und zu schließen. Die Anzahl der Zyklen kann je nach vorgesehener Anwendung des Ventils variieren, ist jedoch normalerweise zu Tausenden. Überwachen Sie während der Zyklusprüfung die Leistung des Ventils, einschließlich Drehmomentanforderungen, Durchflussmerkmale und Sitzverlust.
Wenn das Ventil anfängt, Anzeichen von Verschleiß zu zeigen, wie z. B. ein erhöhtes Drehmoment, einen verringerten Fluss oder eine erhöhte Sitzliege mit zunehmender Anzahl von Zyklen, ist es möglicherweise nicht für eine lange Verwendung geeignet.
Unsere Produktpalette

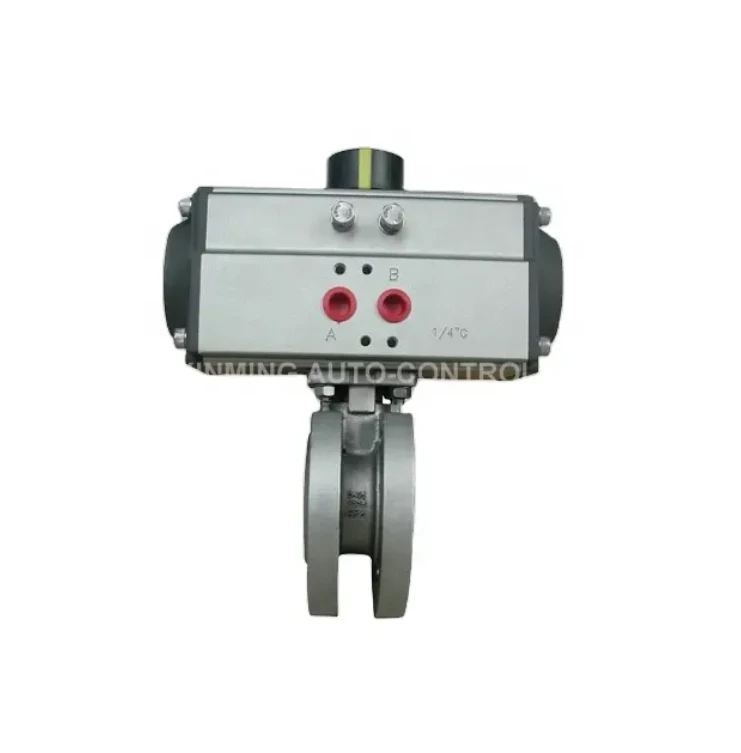

Wir bieten eine Vielzahl von Sanitärventilen an, um unterschiedliche Kundenbedürfnisse zu erfüllen. Zum Beispiel haben wir dasPneumatic Actuator Wafer Dünnkugelventil, was für sein kompaktes Design und die hervorragende Leistung bekannt ist. UnserPneumatische Kugelventil Messingkugelventil hochwertiges Ballventilbesteht aus hochwertigem Messing und bietet eine gute Korrosionsbeständigkeit. Und wenn Sie ein Ventil mit einer Rotation von 180 - Grad benötigen, unsere, unsere, unsere180 Grad Pneumatischer Aktuator 3 -Wege -Ballventilist eine gute Wahl.
Wenn Sie auf dem Markt für Sanitärventile sind und sicherstellen möchten, dass Sie ein hohes Leistungsprodukt erhalten, zögern Sie nicht, sich zu wenden. Wir können detaillierte Produktinformationen bereitstellen und Ihnen beim Testprozess helfen, um sicherzustellen, dass das Ventil Ihren spezifischen Anforderungen entspricht. Kontaktieren Sie uns für die Beschaffung und beginnen Sie eine großartige Geschäftsbeziehung!
Referenzen
- ASME B16.34 - Ventile - Flansch-, Gewinde- und Schweißende
- API 598 - Ventilprüfung und Tests
- ISO 5208 - Industrieventile - Druckprüfung von Ventilen
