Hallo! Als Lieferant von pneumatischen Aktuatoren werde ich oft gefragt, wie ein Magnetventil für diese Aktuatoren installiert werden kann. Es ist eine ziemlich häufige Aufgabe, aber es kann ein bisschen entmutigend erscheinen, wenn Sie mit dem Prozess nicht vertraut sind. In diesem Blog -Beitrag werde ich Sie durch die Schritte führen, um ein Magnetventil auf einem AT Pneumatic Actuator zu installieren und auf dem Weg einige Tipps und Tricks zu teilen.
Was du brauchst
Bevor wir beginnen, gehen wir die Werkzeuge und Materialien durch, die Sie für diese Installation benötigen:
- An pneumatischer Aktuator
- Ein Magnetventil, das mit Ihrem Aktuator kompatibel ist
- Eine Reihe von Schraubenschlüssel
- Teflonband oder Gewindedichtmittel
- Eine pneumatische Anpassung (falls erforderlich)
- Sicherheitsbrillen und Handschuhe
Schritt 1: Wählen Sie das richtige Magnetventil
Der erste Schritt besteht darin, sicherzustellen, dass Sie über das richtige Magnetventil für den pneumatischen Aktuator verfügen. Sie müssen Faktoren wie die Größe des Aktuators, den Betriebsdruck und die Durchflussrate berücksichtigen. Es ist auch wichtig, ein Ventil auszuwählen, das mit der Art des von Ihnen verwendeten pneumatischen Systems kompatibel ist. Wenn Sie sich nicht sicher sind, welches Ventil für Sie geeignet ist, zögern Sie nicht, uns an uns zu wenden. Wir sind hier, um Ihnen zu helfen, die richtige Wahl zu treffen.
Schritt 2: Bereiten Sie den Aktuator vor
Sobald Sie das richtige Magnetventil haben, ist es an der Zeit, den Aktuator auf die Installation vorzubereiten. Schalten Sie zunächst die Leistung dem Aktuator aus und geben Sie den Druck im System frei. Dies hilft, Unfälle oder Verletzungen während des Installationsprozesses zu verhindern. Suchen Sie als nächstes die Montagepunkte auf dem Aktuator, an dem das Magnetventil installiert wird. Diese sind normalerweise mit Löchern oder Gewindeanschlüssen gekennzeichnet.
Schritt 3: Installieren Sie das Magnetventil
Jetzt ist es Zeit, das Magnetventil am Aktuator zu installieren. Beginnen Sie, indem Sie eine dünne Schicht Teflonklebeband oder Gewinde auf die Gewinde des Ventils und die Befestigungsanschlüsse am Aktuator auftragen. Dies hilft, eine enge Dichtung zu erzeugen und Luftlecks zu verhindern. Dann das Ventil vorsichtig in die Montageanschlüsse einbringen und mit einem Schraubenschlüssel festziehen. Stellen Sie sicher, dass Sie das Ventil nicht überdauten, da dies die Fäden oder das Ventil selbst beschädigen könnte.
Schritt 4: Schließen Sie die pneumatischen Linien an
Nachdem das Magnetventil installiert ist, müssen Sie die pneumatischen Linien anschließen. Dies beinhaltet das Anbringen der entsprechenden pneumatischen Armaturen an das Ventil und den Stellantrieb. Stellen Sie sicher, dass Sie die richtige Größe und Art der Ausstattung für Ihr System verwenden. Sobald die Armaturen angebracht sind, verbinden Sie die pneumatischen Linien mit dem Ventil und dem Stellantrieb. Möglicherweise müssen Sie einen Schraubenschlüssel verwenden, um die Armaturen festzulegen und eine sichere Verbindung zu gewährleisten.
Schritt 5: Testen Sie das System
Sobald das Magnetventil installiert ist und die pneumatischen Linien angeschlossen sind, ist es Zeit, das System zu testen. Schalten Sie die Leistung dem Aktuator ein und erhöhen Sie den Druck im System langsam. Überprüfen Sie nach Luftlecks um das Ventil und die Verbindungen. Wenn Sie Lecks bemerken, ziehen Sie die Armaturen fest oder tragen Sie bei Bedarf mehr Versiegelung auf. Sie sollten auch das Magnetventil testen, um sicherzustellen, dass es ordnungsgemäß funktioniert. Sie können dies tun, indem Sie das Ventil aktivieren und die Bewegung des Aktuators beobachten.
Tipps und Tricks
- Stellen Sie sicher, dass Sie die Anweisungen des Herstellers bei der Installation des Magnetventils befolgen. Dies hilft, eine ordnungsgemäße Installation zu gewährleisten und Schäden am Ventil oder des Stellantriebs zu verhindern.
- Verwenden Sie ein Gewindedicht oder ein Teflonband, um Luftlecks zu vermeiden. Dies wird dazu beitragen, die Effizienz des Systems zu verbessern und mögliche Probleme zu verhindern.
- Halten Sie den Arbeitsbereich sauber und organisiert. Dies erleichtert den Installationsprozess und hilft, Unfälle oder Verletzungen zu verhindern.
- Wenn Sie das Magnetventil nicht selbst eingehen, zögern Sie nicht, einen Profi zu beauftragen. Sie verfügen über die Erfahrung und das Know -how, um den Job sicher und korrekt zu erledigen.
Verwandte Produkte

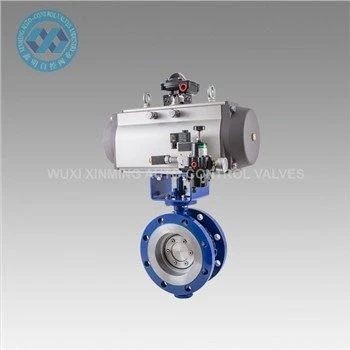

Wenn Sie nach anderen Produkten suchen, um die Leistung Ihres bei Pneumatic Actuators zu verbessern, lesen Sie unsereDoppelte exzentrische Flansch -Schmetterlingsventil. Dieses Ventil ist so konzipiert, dass es in einer Vielzahl von Anwendungen einen genauen Steuerelement und einen zuverlässigen Betrieb bietet. Wir bieten auch eine anGenauer und zuverlässiger pneumatischer GrenzschalterDies kann verwendet werden, um die Position des Stellantriebs zu überwachen und Feedback zum Steuerungssystem zu geben. Und für diejenigen, die anspruchsvolle Hochtemperatur- und Hochdruckanwendungen haben, haben wir aHochtemperatur- und Hochdruck-Herausforderung Pneumatic Limit Switch Explosionssicheres Feedback-GerätDas ist gebaut, um den härtesten Bedingungen standzuhalten.
Abschluss
Die Installation eines Magnetventils auf einem AT -Pneumatikantrieb ist ein relativ einfacher Prozess, erfordert jedoch eine sorgfältige Liebe zum Detail. Wenn Sie die in diesem Blog -Beitrag beschriebenen Schritte befolgen und die richtigen Tools und Materialien verwenden, können Sie eine erfolgreiche Installation gewährleisten. Wenn Sie Fragen haben oder weitere Hilfe benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen dabei zu helfen, das Beste aus Ihnen bei Pneumatic Actuator herauszuholen. Egal, ob Sie ein erfahrener Profi oder ein DIY -Enthusiast sind, wir sind zuversichtlich, dass unsere Produkte und unser Fachwissen Ihren Anforderungen entsprechen können. Wenn Sie also auf dem Markt für einen pneumatischen Aktuator oder verwandte Produkte sind, können Sie sich gerne nach einem Angebot an uns wenden oder Ihre spezifischen Anforderungen erörtern. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten!
