Wie rüstet man ein bestehendes System mit einem pneumatischen Aktuator nach?

Die Nachrüstung eines bestehenden Systems mit einem pneumatischen Antrieb kann dessen Leistung, Effizienz und Zuverlässigkeit erheblich steigern. Als Anbieter pneumatischer Aktuatoren habe ich aus erster Hand miterlebt, wie diese Upgrades ein System verändern können. In diesem Blogbeitrag teile ich einige Erkenntnisse und Schritte, wie Sie Ihr bestehendes System mit einem pneumatischen Antrieb nachrüsten können.

Warum eine Nachrüstung mit einem pneumatischen Antrieb?

Bevor Sie sich mit dem Nachrüstprozess befassen, sollten Sie verstehen, warum Sie einen pneumatischen Antrieb in Betracht ziehen sollten. Pneumatikantriebe nutzen Druckluft zur Bewegungserzeugung, was eine saubere, effiziente und kostengünstige Lösung darstellt. Sie sind bekannt für ihr hohes Leistungsgewicht, ihre schnellen Reaktionszeiten und ihre Fähigkeit, in rauen Umgebungen zu arbeiten. Ganz gleich, ob Sie in der Fertigungs-, Öl- und Gas- oder Lebensmittel- und Getränkeindustrie tätig sind, ein pneumatischer Antrieb kann bahnbrechend sein.

Schritt 1: Bewertung des bestehenden Systems

Der erste Schritt bei jedem Retrofit-Projekt ist die gründliche Bewertung des bestehenden Systems. Sie müssen verstehen, wie das aktuelle System funktioniert, welche Einschränkungen es hat und welche Anforderungen der neue Aktuator erfüllen muss. Hier sind einige wichtige Punkte, die Sie berücksichtigen sollten:

• Funktionalität: Was ist der Zweck des Systems? Ist es für die Ein-Aus-Steuerung gedacht oder erfordert es eine präzise Positionierung? Wenn Sie die Funktionsweise des Systems verstehen, können Sie den richtigen pneumatischen Aktuatortyp auswählen. Wenn Sie beispielsweise eine Ein-Aus-Steuerung benötigen, ist eineEin-/Aus-Pneumatikantriebkönnte eine passende Option sein.
• Last- und Drehmomentanforderungen: Bestimmen Sie die Last, die der Aktuator bewegen muss, und das zu seiner Betätigung erforderliche Drehmoment. Dies hängt von Faktoren wie der Größe und dem Gewicht des Ventils oder Mechanismus ab, der betätigt wird.
• Platzbeschränkungen: Messen Sie den verfügbaren Platz im System, in dem der Aktuator installiert werden soll. Sie müssen sicherstellen, dass der neue Aktuator passt, ohne andere Komponenten zu beeinträchtigen.
• Umgebungsbedingungen: Berücksichtigen Sie die Betriebsumgebung des Systems. Wenn es sich um eine schmutzige, nasse oder hohe Umgebungstemperatur handelt, müssen Sie einen Aktuator wählen, der diesen Bedingungen standhält.

Schritt 2: Auswahl des richtigen pneumatischen Aktuators

Sobald Sie das bestehende System beurteilt haben, ist es an der Zeit, den richtigen pneumatischen Antrieb auszuwählen. Hier sind einige Faktoren, die Sie berücksichtigen sollten:

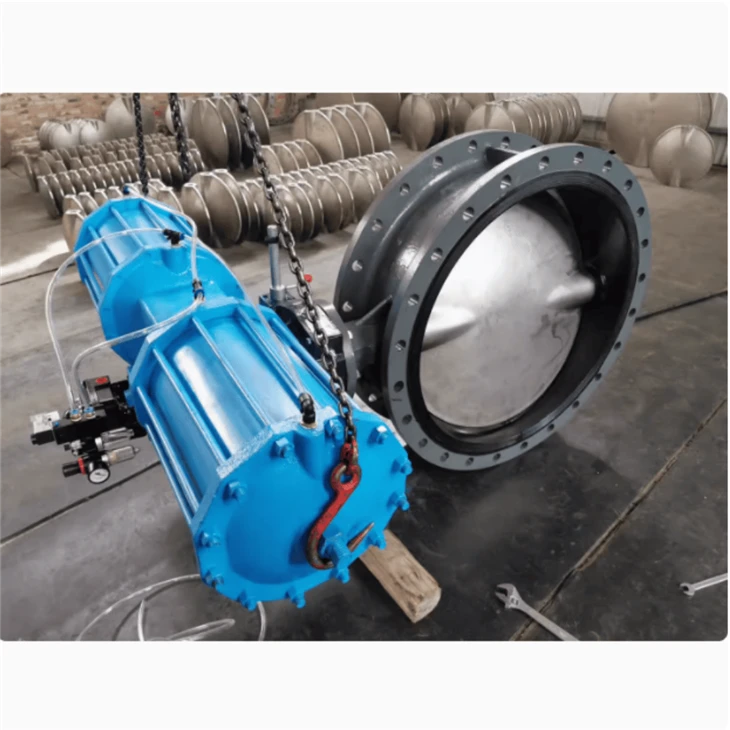

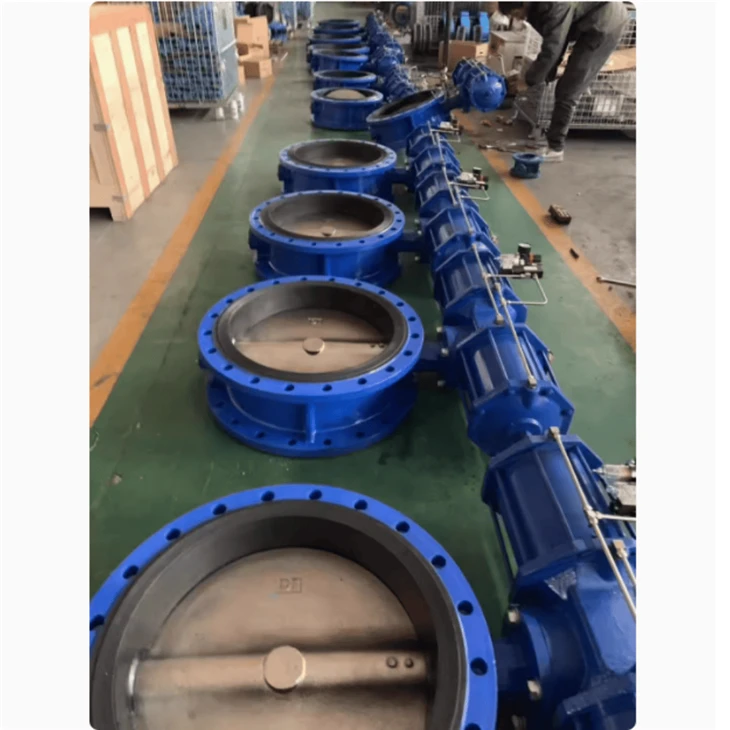

• Art des Aktors: Es gibt verschiedene Arten von pneumatischen Antrieben, z. B. Kolbenantriebe, Membranantriebe und Flügelantriebe. Jeder Typ hat seine eigenen Vorteile und ist für unterschiedliche Anwendungen geeignet. Für große Ventile, die eine hohe Ansprechgeschwindigkeit erfordern, aGeeignet für Gabelantriebe mit großem Ventil und hoher Ansprechgeschwindigkeitkönnte eine gute Wahl sein.
• Größe und Kapazität: Stellen Sie sicher, dass Größe und Kapazität des Aktuators den Last- und Drehmomentanforderungen des Systems entsprechen. Ein unterdimensionierter Aktuator kann die Aufgabe nicht erfüllen, während ein überdimensionierter Aktuator teurer ist und möglicherweise nicht richtig passt.
• Montage und Anschluss: Prüfen Sie die Montagemöglichkeiten und Anschlussvoraussetzungen des Stellantriebs. Es sollte mit dem bestehenden System kompatibel und einfach zu installieren sein.
• Besondere Merkmale: Einige Stellantriebe verfügen über besondere Funktionen wie explosionsgeschützte Ausführung, ausfallsicheren Betrieb oder Positionsrückmeldung. Abhängig von Ihrer Anwendung können diese Funktionen erforderlich sein. Wenn Sie beispielsweise in der Öl- und Gasindustrie tätig sind, aZuverlässiger pneumatischer Ventilantrieb für Öl- und Gasanwendungenmit explosionssicheren Fähigkeiten könnten unerlässlich sein.

Schritt 3: Vorbereitung für die Installation

Bevor Sie den neuen pneumatischen Antrieb installieren, müssen Sie einige Vorbereitungen treffen:

• Sammeln Sie Werkzeuge und Materialien: Besorgen Sie sich alle notwendigen Werkzeuge wie Schraubenschlüssel, Schraubendreher und Dichtmittel. Stellen Sie außerdem sicher, dass Sie über alle erforderlichen Montageteile und Beschläge verfügen.
• Fahren Sie das System herunter: Aus Sicherheitsgründen fahren Sie das bestehende System herunter und isolieren es von der Stromquelle und allen anderen Versorgungseinrichtungen.
• Reinigen Sie den Installationsbereich: Entfernen Sie jeglichen Schmutz, Ablagerungen oder alte Komponenten aus dem Installationsbereich, um einen sauberen und ordnungsgemäßen Sitz des neuen Stellantriebs zu gewährleisten.

Schritt 4: Installation des pneumatischen Aktuators

Der Installationsprozess kann je nach Antriebstyp und System variieren. Hier sind jedoch einige allgemeine Schritte:

• Montieren Sie den Aktuator: Verwenden Sie die entsprechenden Montageteile, um den Aktuator am System zu befestigen. Stellen Sie sicher, dass es sicher befestigt und richtig ausgerichtet ist.
• Schließen Sie die Luftversorgung an: Schließen Sie den Antrieb mit den entsprechenden Schläuchen und Anschlüssen an die Druckluftversorgung an. Stellen Sie durch einen Drucktest sicher, dass keine Luftlecks vorhanden sind.
• Schließen Sie das Steuerungssystem an: Wenn der Aktuator von einem Steuersystem gesteuert wird, schließen Sie die elektrischen oder pneumatischen Signale an den Aktuator an. Überprüfen Sie noch einmal die Kabel- oder Schlauchverbindungen, um einen ordnungsgemäßen Betrieb sicherzustellen.

Schritt 5: Testen und Inbetriebnahme

Nachdem die Installation abgeschlossen ist, ist es Zeit, den neuen pneumatischen Antrieb zu testen und in Betrieb zu nehmen:

• Erste Kontrollen: Überprüfen Sie noch einmal alle Verbindungen, um sicherzustellen, dass sie fest und sicher sind. Überprüfen Sie den Antrieb auf sichtbare Schäden.
• Funktionstests: Starten Sie das System und testen Sie die Funktionalität des Aktors. Prüfen Sie, ob es die erforderlichen Vorgänge ausführen kann, z. B. das Öffnen und Schließen eines Ventils oder das Bewegen eines Mechanismus. Nehmen Sie alle erforderlichen Anpassungen an den Steuerungseinstellungen vor.
• Leistungstests: Führen Sie Leistungstests durch, um sicherzustellen, dass der Aktuator die erforderlichen Spezifikationen wie Reaktionszeit, Genauigkeit und Drehmomentabgabe erfüllt.

Schritt 6: Wartung und Support

Sobald der pneumatische Antrieb betriebsbereit ist, ist eine regelmäßige Wartung von entscheidender Bedeutung, um seine langfristige Leistung sicherzustellen. Hier einige Wartungstipps:

• Schmierung: Wenn der Antrieb geschmiert werden muss, befolgen Sie die Empfehlungen des Herstellers hinsichtlich Art und Häufigkeit der Schmierung.
• Inspektion: Überprüfen Sie den Stellantrieb regelmäßig auf Anzeichen von Verschleiß, Beschädigung oder Undichtigkeiten. Ersetzen Sie abgenutzte oder beschädigte Komponenten umgehend.
• Wartung von Filtern und Reglern: Halten Sie die Luftfilter und Regler sauber und funktionsfähig, um eine gleichmäßige Versorgung mit sauberer Druckluft sicherzustellen.

Als Lieferant pneumatischer Aktuatoren bin ich hier, um Ihnen die besten Produkte und Unterstützung für Ihr Nachrüstprojekt anzubieten. Wenn Sie Fragen zur Auswahl des richtigen Stellantriebs, zur Installation oder Wartung haben, zögern Sie nicht, uns zu kontaktieren. Ganz gleich, ob Sie einen einfachen Ein-Aus-Stellantrieb oder eine Hochleistungslösung für eine groß angelegte Industrieanwendung suchen, bei uns sind Sie richtig. Kontaktieren Sie uns, um Ihre spezifischen Anforderungen zu besprechen und den Beschaffungsprozess zu starten.

Referenzen

• Handbuch für pneumatische Aktuatoren, Veröffentlichung nach Industriestandard
• Technische Artikel zu pneumatischen Aktuatoranwendungen, verschiedene Branchenzeitschriften
