Der Einbau einer Absperrklappe in eine vertikale Rohrleitung erfordert eine sorgfältige Planung und Ausführung. Als vertrauenswürdiger Lieferant von Absperrklappen mit Laschen verfügen wir über umfassende Erfahrung in diesem Bereich und sind hier, um Sie durch den Prozess zu begleiten. In diesem Blogbeitrag führen wir Sie durch die Schritte der Installation einer Absperrklappe mit Laschen in einer vertikalen Rohrleitung, von der Vorbereitung bis zur Endprüfung.
Schritt 1: Vorbereitung
Bevor Sie mit der Installation beginnen, müssen Sie alle erforderlichen Materialien und Werkzeuge zusammenstellen. Dazu gehören die Absperrklappe selbst, die Rohrleitungskomponenten, Dichtungen, Schrauben, Muttern, ein Drehmomentschlüssel, ein Rohrschneider, eine Feile und alle anderen für Ihre Installation spezifischen Werkzeuge.
Stellen Sie sicher, dass das Ventil und alle Rohrleitungskomponenten sauber und frei von Fremdkörpern sind, die die Installation oder den Betrieb des Ventils beeinträchtigen könnten. Überprüfen Sie die Abmessungen des Ventils und der Rohrleitung, um sicherzustellen, dass sie kompatibel sind. Das Ventil sollte genau in die Rohrleitung passen und die Flanschlöcher sollten richtig ausgerichtet sein.
Schritt 2: Positionierung des Ventils
Der nächste Schritt besteht darin, das Ventil in der vertikalen Rohrleitung zu positionieren. Schneiden Sie zunächst die Rohrleitung an der Stelle durch, an der das Ventil installiert werden soll. Stellen Sie sicher, dass der Schnitt gerade und sauber ist, um eine ordnungsgemäße Abdichtung zu gewährleisten. Glätten Sie die Kanten des geschnittenen Rohrs mit einer Feile, um eine Beschädigung der Dichtungen zu vermeiden.
Bei der Positionierung des Ventils ist zu beachten, dass Absperrklappen mit Laschen für den Einbau in vertikaler Position mit horizontaler Spindelausrichtung ausgelegt sind. Dies ermöglicht eine ordnungsgemäße Durchflusskontrolle und eine einfache Bedienung des Ventils. Positionieren Sie das Ventil zwischen den beiden Abschnitten der Rohrleitung und achten Sie darauf, dass die Flansche des Ventils mit den Rohrflanschen übereinstimmen.
Schritt 3: Einbau der Dichtungen
Dichtungen sind von entscheidender Bedeutung, um Undichtigkeiten in der Ventil-Rohr-Verbindung zu verhindern. Platzieren Sie eine Dichtung auf jeder Seite des Ventils und richten Sie die Löcher in der Dichtung an den Flanschlöchern aus. Stellen Sie sicher, dass die Dichtung zentriert ist und die gesamte Flanschfläche bedeckt. Verwenden Sie ein hochwertiges Dichtungsmaterial, das mit der in der Rohrleitung transportierten Flüssigkeit und den Betriebsbedingungen kompatibel ist.
Schritt 4: Verschrauben des Ventils
Sobald die Dichtungen angebracht sind, ist es an der Zeit, das Ventil mit der Rohrleitung zu verschrauben. Führen Sie die Schrauben durch die Flanschlöcher ein und achten Sie darauf, dass Sie Schrauben der richtigen Größe und Art verwenden. Setzen Sie auf jede Schraube eine Mutter und ziehen Sie sie handfest an, um das Ventil an Ort und Stelle zu halten.
Nachdem alle Schrauben handfest angezogen wurden, ziehen Sie die Schrauben mit einem Drehmomentschlüssel auf das vom Hersteller empfohlene Drehmoment an. Das gleichmäßige Anziehen der Schrauben mit dem richtigen Drehmoment ist für eine ordnungsgemäße Abdichtung und zur Vermeidung von Schäden am Ventil und an den Dichtungen unerlässlich. Achten Sie darauf, beim Anziehen der Schrauben sternförmig vorzugehen, um eine gleichmäßige Druckverteilung zu gewährleisten.
Schritt 5: Anschließen des Aktuators (falls zutreffend)

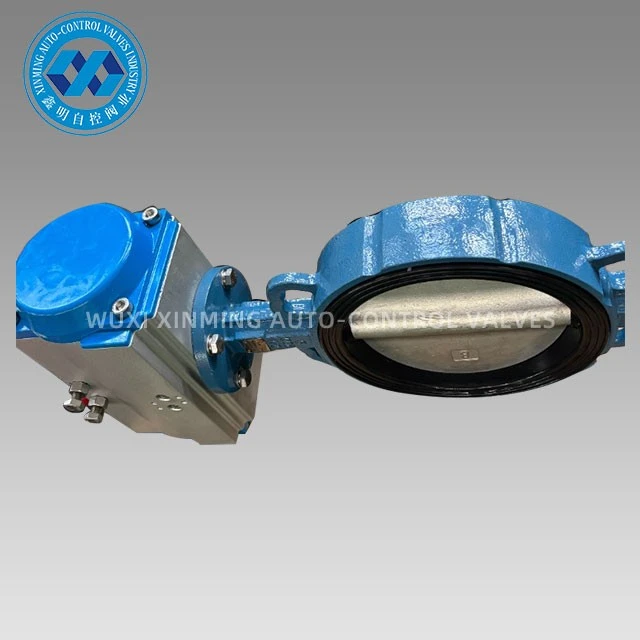

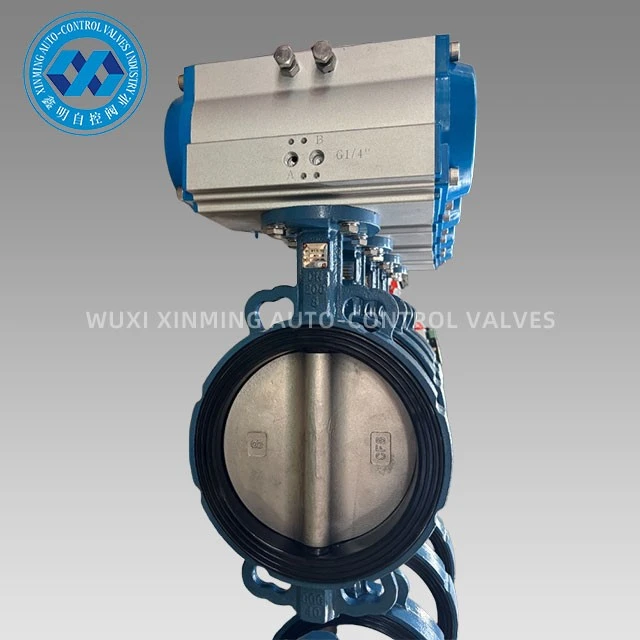

Wenn Ihre Absperrklappe mit einem Stellantrieb ausgestattet ist, zAbsperrklappe mit pneumatischem Stellantrieb, besteht der nächste Schritt darin, den Antrieb an das Ventil anzuschließen. Befolgen Sie die Anweisungen des Herstellers für die Installation des Stellantriebs. Dazu gehört in der Regel die Befestigung des Stellantriebs am Ventilschaft und der Anschluss der Luftversorgungsleitungen oder elektrischen Leitungen.
Stellen Sie sicher, dass der Antrieb richtig ausgerichtet und am Ventil befestigt ist, um einen reibungslosen Betrieb zu gewährleisten. Testen Sie den Stellantrieb, um sicherzustellen, dass er das Ventil korrekt öffnet und schließt und dass die Positionsanzeige am Stellantrieb mit der tatsächlichen Position des Ventiltellers übereinstimmt.
Schritt 6: Testen der Installation
Sobald das Ventil installiert und der Stellantrieb (falls zutreffend) angeschlossen ist, ist es Zeit, die Installation zu testen. Schließen Sie das Ventil und setzen Sie die Rohrleitung auf den Betriebsdruck. Überprüfen Sie die Ventilflansche, Dichtungen oder Stellantriebsanschlüsse auf Undichtigkeiten. Wenn Sie Undichtigkeiten feststellen, ziehen Sie die Schrauben weiter fest oder tauschen Sie die Dichtungen nach Bedarf aus.
Öffnen und schließen Sie das Ventil mehrmals, um einen reibungslosen Betrieb zu gewährleisten. Überprüfen Sie die Fähigkeit des Ventils, den Durchfluss zu regulieren, und seine Dichtleistung. Wenn das Ventil nicht reibungslos funktioniert oder Probleme mit der Durchflussregelung vorliegen, überprüfen Sie das Ventil und den Antrieb auf mechanische Probleme oder Fehlausrichtungen.
Schritt 7: Abschluss der Installation
Nachdem die Installation getestet und genehmigt wurde, nehmen Sie bei Bedarf die letzten Anpassungen vor. Räumen Sie den Installationsbereich auf und entfernen Sie alle Werkzeuge und Fremdkörper. Beschriften Sie das Ventil und die Rohrleitung zur einfachen Identifizierung und zukünftigen Wartung.
