Hallo! Als Lieferant von Magnetventilen habe ich aus erster Hand gesehen, wie wichtig es ist, die richtige Spule für Ihr Magnetventil auszuwählen. Es geht nicht nur darum, irgendeine alte Spule darauf zu kleben; Dies kann die Leistung Ihres Ventils beeinträchtigen oder beeinträchtigen. Sehen wir uns also an, wie Sie die perfekte Spule für Ihr Magnetventil auswählen können.
Die Grundlagen von Magnetventilspulen verstehen
Lassen Sie uns zunächst darüber sprechen, was eine Magnetventilspule tatsächlich bewirkt. Eine Magnetventilspule ist ein elektromechanisches Gerät, das elektrische Energie in mechanische Energie umwandelt. Wenn ein elektrischer Strom durch die Spule fließt, erzeugt er ein Magnetfeld. Dieses Magnetfeld bewegt dann einen Kolben im Inneren des Ventils, der das Ventil entweder öffnet oder schließt, um den Flüssigkeits- oder Gasfluss zu steuern.
Es gibt verschiedene Arten von Spulen. Die gebräuchlichsten sind AC- (Wechselstrom) und DC- (Gleichstrom) Spulen. Wechselstromspulen werden typischerweise in Anwendungen verwendet, bei denen die Stromversorgung Wechselstrom ist, wie in den meisten industriellen Umgebungen. Sie sind für ihr hohes Anlaufdrehmoment bekannt, was bedeutet, dass sie den Kolben schnell bewegen können, um das Ventil zu öffnen oder zu schließen. Andererseits werden Gleichstromspulen verwendet, wenn eine Gleichstromversorgung verfügbar ist. Sie sind energieeffizienter und erzeugen im Vergleich zu Wechselstromspulen weniger Wärme.
Bei der Auswahl einer Spule zu berücksichtigende Faktoren
Stromspannung
Einer der wichtigsten zu berücksichtigenden Faktoren ist die Spannung der Spule. Sie müssen sicherstellen, dass die Spannung der Spule mit der Stromversorgung in Ihrer Anwendung übereinstimmt. Wenn die Spannung zu niedrig ist, erzeugt die Spule möglicherweise nicht genügend Magnetkraft, um das Ventil ordnungsgemäß zu betreiben. Umgekehrt kann eine zu hohe Spannung die Spule überhitzen und zum Durchbrennen führen.
Wenn Ihre Stromversorgung beispielsweise 24 V Gleichstrom hat, sollten Sie eine Gleichstromspule wählen, die für 24 V ausgelegt ist. Es ist immer eine gute Idee, vor dem Kauf die Spannungsanforderungen Ihres Systems noch einmal zu überprüfen.
Temperaturbewertung
Auch der Temperaturbereich der Spule ist entscheidend. Unterschiedliche Umgebungen haben unterschiedliche Temperaturbereiche und die Spule muss diesen Temperaturen standhalten können, ohne ihre Leistung zu verlieren. In einer Industrieumgebung mit hohen Temperaturen benötigen Sie beispielsweise eine Spule mit einer hohen Temperaturbeständigkeit. Wenn Sie eine Spule mit niedrigem Temperaturbereich in einer heißen Umgebung verwenden, kann sich diese schnell verschlechtern und zu einem Ventilausfall führen.
Arbeitszyklus
Der Arbeitszyklus bezieht sich auf die Zeitspanne, in der die Spule mit Strom versorgt wird, im Vergleich zur Gesamtzeit. Es gibt verschiedene Arten von Arbeitszyklen, wie z. B. Dauerbetrieb, Aussetzbetrieb und Kurzzeitbetrieb. Eine Spule für den kontinuierlichen Betrieb ist so konzipiert, dass sie ständig mit Strom versorgt wird, während eine Spule für den intermittierenden Betrieb für einen bestimmten Zeitraum mit Strom versorgt und dann wieder abgeschaltet werden kann.
Wenn Sie eine Spule mit dem falschen Arbeitszyklus wählen, kann es zu Überhitzung und Fehlfunktionen kommen. Wenn Sie beispielsweise eine Spule mit Kurzzeitbetrieb für den Dauerbetrieb verwenden, wird diese überhitzen und schließlich ausfallen.
Isolationsklasse
Die Isolationsklasse der Spule bestimmt ihre Fähigkeit, einem elektrischen Durchschlag zu widerstehen. Höhere Isolationsklassen können mehr Spannung und Wärme verkraften, ohne auszufallen. Berücksichtigen Sie bei der Auswahl einer Spule die elektrische Umgebung, in der sie betrieben wird. In einer Hochspannungs- oder Hitzeumgebung wird eine Spule mit einer höheren Isolationsklasse empfohlen.
Spulenmaterialien und Konstruktion
Auch die beim Bau der Spule verwendeten Materialien können deren Leistung beeinflussen. Die gängigsten Materialien für die Spulenwicklung sind Kupfer und Aluminium. Kupfer ist ein besserer Stromleiter als Aluminium und kann daher elektrische Energie effizienter übertragen. Allerdings ist Kupfer auch teurer.
Auch das Dämmmaterial ist wichtig. Eine gute Isolierung kann Kurzschlüsse verhindern und die Lebensdauer der Spule verlängern. Einige Spulen verwenden Epoxidharz oder andere Arten von Isoliermaterialien, um die Wicklung zu schützen.
Kompatibilität mit dem Magnetventil
Stellen Sie unbedingt sicher, dass die Spule mit Ihrem Magnetventil kompatibel ist. Verschiedene Ventile haben unterschiedliche Größen und Designs und die Spule muss richtig passen. Die Montageart der Spule sollte den Montageanforderungen des Ventils entsprechen.
Einige Ventile verfügen beispielsweise über einen Gewindeanschluss für die Spule, während andere über eine Schnapp- oder Flanschkonstruktion verfügen. Stellen Sie sicher, dass Sie die Spezifikationen des Ventils kennen, bevor Sie eine Spule auswählen.
Anwendung – Spezifische Überlegungen
Auch die Anwendung, in der das Magnetventil eingesetzt wird, spielt bei der Spulenauswahl eine große Rolle. Werfen wir einen Blick auf einige gängige Anwendungen:
Industrielle Automatisierung

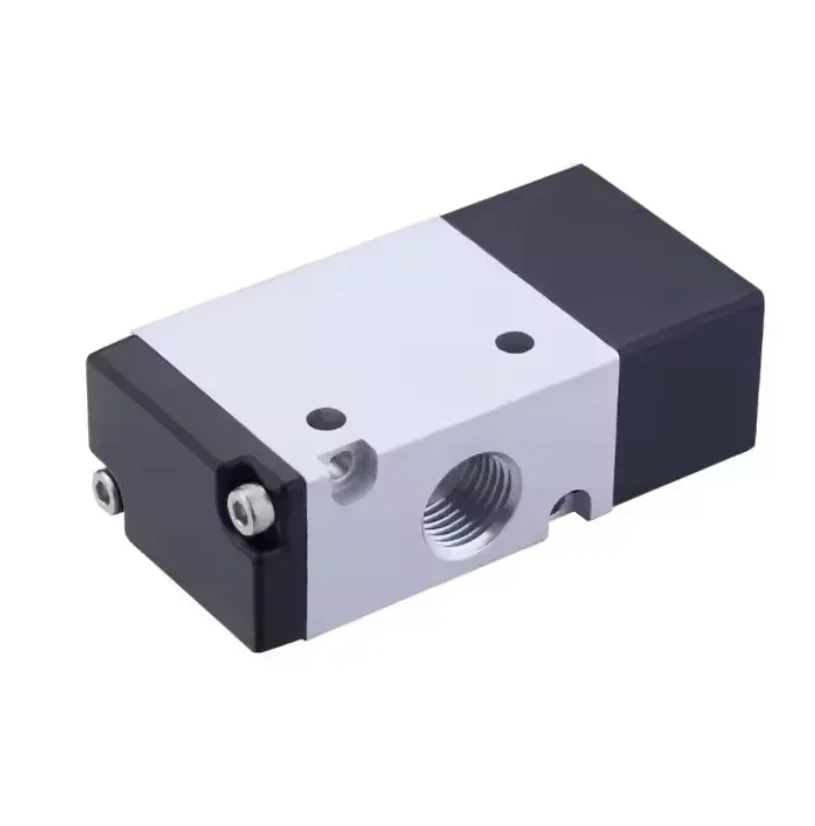

In der industriellen Automatisierung werden Magnetventile zur Steuerung des Flusses von Flüssigkeiten und Gasen in verschiedenen Prozessen eingesetzt. Für Anwendungen wiePneumatisches Luftsteuerungs-Aktuator-Magnetventil für die industrielle Automatisierung, benötigen Sie eine Spule, die den Hochfrequenzbetrieb bewältigen kann. Diese Spulen sollten eine schnelle Reaktionszeit haben, um ein schnelles Öffnen und Schließen des Ventils zu gewährleisten, was für effiziente Automatisierungsprozesse von entscheidender Bedeutung ist.
Pneumatische Systeme
Pneumatiksysteme nutzen zum Betrieb Druckluft. Magnetventile in pneumatischen Systemen erfordern häufig Spulen, die mit dem Druck und den Durchflussraten der Druckluft arbeiten können. AHochleistungsfähiges pneumatisches Fünfwege-Magnetventil mit zwei Positionen und elektrischer SpuleMöglicherweise ist eine Spule erforderlich, die genügend Kraft erzeugen kann, um den Luftdruck zu überwinden und den Ventilkolben reibungslos zu bewegen.
Instrumentierung und Steuerung
Bei Instrumentierungs- und Steuerungsanwendungen kommt es auf Präzision an. Ventile wie dieYT1000L 4~20mA elektrischer/pneumatischer Ventilstellungsreglererfordern Spulen, die einen präzisen und stabilen Betrieb gewährleisten können. Die Spule sollte präzise auf die Steuersignale reagieren können, um die richtige Positionierung des Ventils sicherzustellen.
Prüfung und Qualitätssicherung
Bevor Sie eine neue Spule einbauen, empfiehlt es sich, sie zu testen. Mit einem Multimeter können Sie den Widerstand der Spule prüfen. Der Widerstandswert sollte mit den Angaben des Herstellers übereinstimmen. Wenn der Widerstand zu hoch oder zu niedrig ist, kann dies auf ein Problem mit der Spule hinweisen.
Suchen Sie auch nach Spulen, die über Qualitätszertifizierungen verfügen. Namhafte Hersteller lassen ihre Spulen testen und zertifizieren, um den Industriestandards zu entsprechen. Dies gibt Ihnen ein zusätzliches Maß an Vertrauen in die Leistung und Zuverlässigkeit des Produkts.
Abschluss
Die Auswahl der richtigen Spule für ein Magnetventil ist ein vielschichtiger Prozess. Sie müssen Faktoren wie Spannung, Temperaturbewertung, Arbeitszyklus, Isolationsklasse, Materialien, Kompatibilität und anwendungsspezifische Anforderungen berücksichtigen. Wenn Sie sich die Zeit nehmen, diese Faktoren zu verstehen und Ihre Recherche durchzuführen, können Sie sicherstellen, dass Sie eine Spule auswählen, die optimale Leistung und eine lange Lebensdauer für Ihr Magnetventil bietet.
Wenn Sie auf der Suche nach einem Magnetventil sind oder Hilfe bei der Auswahl der richtigen Spule benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Sie dabei zu unterstützen, die perfekte Lösung für Ihre Bedürfnisse zu finden. Egal, ob Sie an einem kleinen Projekt oder einer groß angelegten industriellen Anwendung arbeiten, wir verfügen über das Fachwissen und die Produkte, um Ihre Anforderungen zu erfüllen. Kontaktieren Sie uns noch heute, um den Beschaffungsprozess zu starten, und lassen Sie uns gemeinsam daran arbeiten, dass Ihr System reibungslos zum Laufen kommt.
Referenzen
- „Solenoid Valve Handbook“ von verschiedenen Branchenexperten
- Herstellerangaben und technische Unterlagen für Magnetventile und Spulen
