Wie wählt man zwischen einem pneumatischen Dreh- und einem Linearantrieb?

Wenn es um industrielle Automatisierungs- und Steuerungssysteme geht, spielen pneumatische Aktuatoren eine entscheidende Rolle. Dabei handelt es sich um Geräte, die Druckluftenergie in mechanische Bewegung umwandeln, und es gibt sie in zwei Haupttypen: rotierend und linear. Als Anbieter von pneumatischen Aktuatoren treffe ich häufig auf Kunden, die sich nicht sicher sind, ob sie für ihre spezifischen Anwendungen einen pneumatischen Drehantrieb oder einen Linearantrieb wählen sollen. In diesem Blogbeitrag gehe ich näher auf die Faktoren ein, die Sie bei dieser Entscheidung berücksichtigen sollten.

Die Grundlagen verstehen: Rotations- vs. Linearaktuatoren

Bevor wir den Auswahlprozess besprechen, ist es wichtig, die grundlegenden Unterschiede zwischen pneumatischen Dreh- und Linearantrieben zu verstehen.

Ein pneumatischer Drehantrieb dient zur Erzeugung einer Dreh- oder Winkelbewegung. Normalerweise dreht es sich um einen bestimmten Winkel, üblicherweise 90 Grad oder 180 Grad, obwohl auch andere Winkel verfügbar sind. Drehantriebe eignen sich ideal für Anwendungen, bei denen eine Dreh- oder Drehbewegung erforderlich ist, beispielsweise zum Öffnen und Schließen von Ventilen, zum Betreiben von Fördersystemen oder zum Drehen von Werkstücken in Fertigungsprozessen.

Ein pneumatischer Linearantrieb hingegen erzeugt eine geradlinige oder lineare Bewegung. Es bewegt sich in einer einzigen Achse und drückt oder zieht ein Objekt. Linearantriebe werden häufig in Anwendungen eingesetzt, bei denen eine lineare Verschiebung erforderlich ist, z. B. beim Heben, Schieben oder Ziehen von Lasten, beim Einstellen der Position von Komponenten oder beim Steuern der Bewegung von Schiebern und Toren.

Zu berücksichtigende Faktoren bei der Wahl zwischen Dreh- und Linearantrieben

1. Bewegungsanforderungen

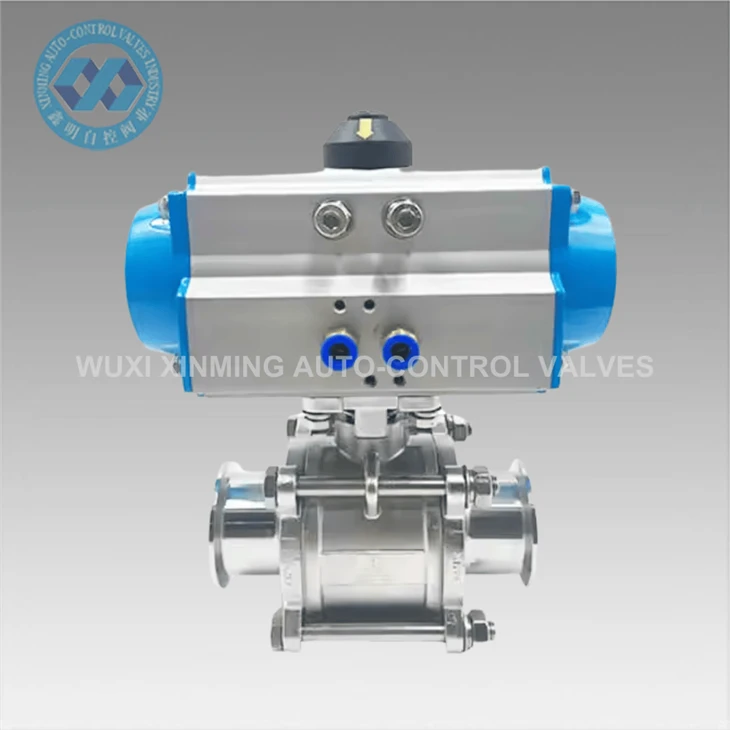

Der wichtigste Faktor bei der Wahl zwischen einem Dreh- und einem Linearantrieb ist die Art der Bewegung, die für Ihre Anwendung erforderlich ist. Wenn es bei Ihrer Aufgabe darum geht, ein Objekt zu drehen, ist ein Drehantrieb die offensichtliche Wahl. Zum Beispiel in einem Prozess, bei dem Sie eine öffnen und schließen müssenSanitärer Kugelhahn aus Edelstahl 304 316Ein Drehantrieb kann die erforderliche 90-Grad-Drehung bereitstellen, um den Flüssigkeitsfluss zu steuern.

Wenn Ihre Anwendung hingegen eine geradlinige Bewegung erfordert, ist ein Linearantrieb besser geeignet. Beispielsweise kann in einer Verpackungsmaschine ein Linearantrieb verwendet werden, um Produkte auf ein Förderband zu schieben oder die Position eines Siegelmechanismus anzupassen.

2. Tragfähigkeit

Ein weiterer wichtiger Aspekt ist die Belastbarkeit des Aktuators. Sowohl Dreh- als auch Linearantriebe gibt es in verschiedenen Größen und Konfigurationen, jede mit ihren eigenen Tragfähigkeiten.

Drehantriebe werden typischerweise nach dem Drehmoment bewertet, das sie erzeugen können. Drehmoment ist die Rotationskraft, die bewirkt, dass sich ein Objekt um eine Achse dreht. Bei der Auswahl eines Drehantriebs müssen Sie sicherstellen, dass dieser genügend Drehmoment erzeugen kann, um den Widerstand der Last zu überwinden und die erforderliche Drehung auszuführen.

Linearantriebe hingegen werden nach der Kraft bewertet, die sie in linearer Richtung ausüben können. Diese Kraft wird in Pfund oder Newton gemessen. Sie sollten einen Linearantrieb wählen, dessen Nennkraft ausreicht, um die Last zu bewegen, ohne den Antrieb zu überlasten.

3. Geschwindigkeit und Präzision

Auch die Geschwindigkeits- und Präzisionsanforderungen Ihrer Anwendung spielen bei der Aktuatorauswahl eine wichtige Rolle.

Drehantriebe können relativ hohe Drehzahlen erreichen und eignen sich daher für Anwendungen, die schnelle Bewegungen erfordern. Allerdings kann die Präzision der Rotation eingeschränkt sein, insbesondere bei Hochgeschwindigkeitsanwendungen. Wenn Ihre Anwendung eine präzise Winkelpositionierung erfordert, müssen Sie möglicherweise zusätzliche Rückmeldegeräte oder Steuerungssysteme in Betracht ziehen.

Linearantriebe können eine präzise lineare Bewegung ermöglichen und eignen sich daher ideal für Anwendungen, die eine genaue Positionierung erfordern. Sie können so gesteuert werden, dass sie sich mit einer bestimmten Geschwindigkeit bewegen und an einer bestimmten Stelle anhalten. Allerdings ist die maximale Geschwindigkeit von Linearantrieben im Allgemeinen geringer als die von Drehantrieben.

4. Platzbeschränkungen

Der verfügbare Platz in Ihrer Bewerbung ist ein weiterer zu berücksichtigender Faktor. Drehantriebe weisen in der Regel eine kompaktere Bauweise auf, insbesondere im Vergleich zu Linearantrieben mit langen Hüben. Wenn der Platz begrenzt ist, ist ein Drehantrieb möglicherweise die bessere Wahl.

Wenn Sie jedoch über ausreichend Platz verfügen und einen langen linearen Hub benötigen, ist ein Linearantrieb möglicherweise besser geeignet. Linearantriebe können mit unterschiedlichen Hublängen konstruiert werden, um den spezifischen Anforderungen Ihrer Anwendung gerecht zu werden.

5. Umgebungsbedingungen

Auch die Umgebungsbedingungen, unter denen der Antrieb betrieben wird, sind wichtig. Pneumatikantriebe sind im Allgemeinen robust und halten den unterschiedlichsten Umgebungsbedingungen stand. Einige Anwendungen erfordern jedoch möglicherweise Aktuatoren, die speziell für den Betrieb in rauen Umgebungen ausgelegt sind.

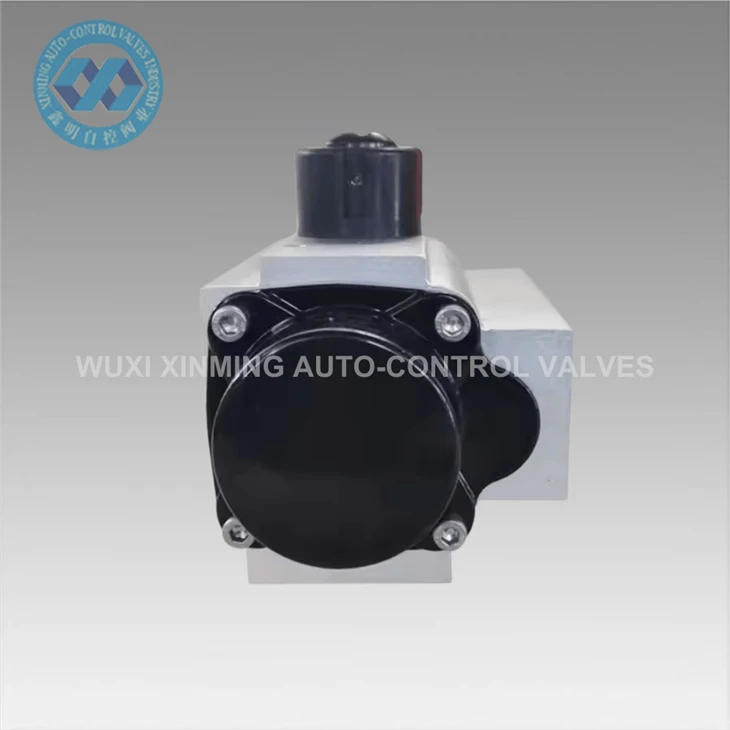

In Branchen wie der Lebensmittelverarbeitung, der Pharmazeutik oder der Chemieindustrie müssen die Aktuatoren beispielsweise möglicherweise aus korrosionsbeständigen Materialien hergestellt werden, um eine Kontamination zu verhindern. UnserRaue Bedingungen erfordern unsere zuverlässigen pneumatischen Antriebesind darauf ausgelegt, diese Anforderungen zu erfüllen, mit Merkmalen wie der Edelstahlkonstruktion und versiegelten Gehäusen zum Schutz vor Staub, Feuchtigkeit und Chemikalien.

6. Kosten

Bei jeder Kaufentscheidung spielen immer auch die Kosten eine Rolle. Die Kosten für pneumatische Antriebe können je nach Faktoren wie Größe, Belastbarkeit, Geschwindigkeit, Präzision und zusätzlichen Funktionen variieren.

Im Allgemeinen sind Drehantriebe tendenziell kostengünstiger als Linearantriebe, insbesondere für Anwendungen mit geringeren Lastanforderungen. Wenn Ihre Anwendung jedoch ein hohes Maß an Präzision oder einen langen Hub erfordert, können die Kosten für einen Linearantrieb gerechtfertigt sein.

Anwendungsbeispiele

Anwendungen für Drehantriebe

• Ventilsteuerung:Drehantriebe werden häufig in Ventilsteuerungsanwendungen eingesetzt, beispielsweise in Wasseraufbereitungsanlagen, Öl- und Gaspipelines sowie chemischen Verarbeitungsanlagen. Sie können die notwendige Drehbewegung zum Öffnen und Schließen von Ventilen bereitstellen und so den Fluss von Flüssigkeiten und Gasen steuern.
• Fördersysteme:In Fördersystemen können Drehantriebe verwendet werden, um Förderbänder zu drehen, Produkte zwischen verschiedenen Förderbändern zu transportieren oder Werkstücke für die Weiterverarbeitung zu positionieren.
• Robotik:Auch in der Robotik werden Drehantriebe eingesetzt, um den Gelenken die nötige Drehbewegung zu verleihen. Mit ihnen lässt sich die Bewegung von Roboterarmen, Greifern und anderen Komponenten steuern.

Anwendungen für Linearantriebe

• Materialtransport:Linearantriebe werden häufig in Materialtransportanwendungen eingesetzt, beispielsweise beim Heben und Bewegen schwerer Lasten, beim Schieben von Produkten auf Regale oder beim Verstellen der Höhe von Arbeitsplätzen.
• Automobilbau:Im Automobilbau werden Linearaktuatoren verwendet, um die Bewegung von Montagelinien zu steuern, die Position von Werkzeugen und Vorrichtungen anzupassen und andere lineare Bewegungsaufgaben auszuführen.
• Medizinische Ausrüstung:Linearantriebe werden auch in medizinischen Geräten wie Krankenhausbetten, Patientenliftern und Diagnosegeräten eingesetzt. Sie können die für diese Anwendungen erforderliche präzise lineare Bewegung bereitstellen.

Abschluss

Die Wahl zwischen einem pneumatischen Dreh- und einem Linearantrieb hängt von mehreren Faktoren ab, darunter Bewegungsanforderungen, Belastbarkeit, Geschwindigkeit und Präzision, Platzbeschränkungen, Umgebungsbedingungen und Kosten. Als Lieferant pneumatischer Aktuatoren kann ich Ihnen bei der Bewertung Ihrer spezifischen Anwendungsanforderungen helfen und Ihnen den am besten geeigneten Aktuator für Ihr Projekt empfehlen.

UnserVielseitige pneumatische Aktuatoren für unterschiedliche Automatisierungsanforderungensind für ein breites Spektrum industrieller Anwendungen konzipiert und bieten hohe Leistung, Zuverlässigkeit und Kosteneffizienz. Wenn Sie Fragen haben oder Hilfe bei der Auswahl des richtigen Aktuators für Ihre Anwendung benötigen, zögern Sie bitte nicht, uns zu kontaktieren. Wir freuen uns darauf, Ihre Anforderungen zu besprechen und Ihnen dabei zu helfen, die beste Lösung für Ihre Automatisierungsanforderungen zu finden.

Referenzen

• „Pneumatische Aktuatoren: Prinzipien, Typen und Anwendungen.“ Handbuch zur industriellen Automatisierung.
• „Auswahlhilfe für pneumatische Aktuatoren.“ Verband der Hersteller pneumatischer Komponenten.
• „Designüberlegungen für pneumatische Aktuatorsysteme.“ Zeitschrift für Fluidtechnik und Bewegungssteuerung.
