Der Ventilsitz eines Schmetterlingsventils spielt eine entscheidende Rolle bei der Bestimmung seiner Gesamtleistung. Als führender Lieferant für Schmetterlingsklappen verstehen wir die Bedeutung dieser Komponente und ihre Auswirkungen auf die Funktionalität des Ventils. In diesem Blog -Beitrag werden wir uns mit den verschiedenen Möglichkeiten befassen, wie der Ventilsitz die Leistung eines Schmetterlingsventils beeinflusst.
Versiegelungsleistung
Eine der Hauptfunktionen des Ventilsitzes ist die Bereitstellung eines zuverlässigen Siegels, wenn das Ventil geschlossen ist. Ein gut gestalteter Ventilsitz stellt sicher, dass ein minimales Leckagen vorliegt, wodurch der Flüssigkeits- oder Gasfluss durch das Ventil verhindert wird. Die Versiegelungsleistung des Ventilsitzes wird von mehreren Faktoren beeinflusst, einschließlich des Materials des Sitzes, der Oberflächenfinish und der Konstruktion des Sitzes.
Materialauswahl
Die Auswahl des Materials für den Ventilsitz ist kritisch, da es die Dichtungsleistung und Haltbarkeit des Ventils direkt beeinflusst. Gemeinsame Materialien, die für Ventilsitze verwendet werden, umfassen Elastomere wie Gummi und EPDM sowie Thermoplastik wie PTFE. Elastomere Sitze bieten hervorragende Versiegelungseigenschaften und eignen sich für eine Vielzahl von Anwendungen, einschließlich solcher mit Wasser, Luft und einigen Chemikalien. Thermoplastische Sitze hingegen sind bekannt für ihren hohen chemischen Widerstand und ihren geringen Reibungskoeffizienten, was sie ideal für Anwendungen macht, bei denen Korrosionsbeständigkeit ein Problem darstellt.
Beispielsweise wäre in Anwendungen, bei denen das Ventil zur Steuerung des Flusses von korrosiven Chemikalien verwendet wird, ein PTFE -Ventilsitz eine bessere Wahl als ein Gummisitz. PTFE ist sehr resistent gegen eine breite Palette von Chemikalien, einschließlich Säuren, Basen und Lösungsmitteln, um eine langfristige Zuverlässigkeit und Leistung zu gewährleisten.
Oberflächenbeschaffung
Das Oberflächenfinish des Ventilsitzes spielt auch eine wichtige Rolle bei der Versiegelungsleistung. Eine glatte und gleichmäßige Oberflächenfinish sorgt dafür, dass eine enge Dichtung zwischen der Ventilscheibe und dem Sitz setzt und die Wahrscheinlichkeit von Leckagen verringert. Raue oder ungleichmäßige Oberflächen können Lücken zwischen der Scheibe und dem Sitz verursachen, sodass Flüssigkeit oder Gas durchlaufen werden können.
Hersteller verwenden in der Regel Präzisionsbearbeitungstechniken, um das gewünschte Oberflächenfinish auf dem Ventilsitz zu erreichen. Dies stellt sicher, dass der Sitz den erforderlichen Spezifikationen entspricht und ein zuverlässiges Siegel bietet. Darüber hinaus können einige Ventilsitze mit einem speziellen Material beschichtet werden, um ihre Versiegelungsleistung und ihre Verschleißfestigkeit weiter zu verbessern.
Sitzdesign
Das Design des Ventilsitzes kann sich auch auf seine Versiegelungsleistung auswirken. Es stehen verschiedene Arten von Sitzentwürfen zur Verfügung, darunter konzentrische, exzentrische und doppeltzielle Designs. Konzentrische Sitze haben ein einfaches Design und sind für Anwendungen geeignet, bei denen das Ventil zur Steuerung des Flusses mit niedriger Druckflüssigkeiten verwendet wird. Exzentrische und doppelte Zentrensitze dagegen sind so konzipiert, dass sie ein besseres Siegel bieten und häufig in Hochdruckanwendungen verwendet werden.
Beispielsweise ist ein doppelte Zentral-Schmetterlingsventilsitz ausgelegt, um die Reibung zwischen der Ventilscheibe und dem Sitz während des Öffnungs- und Schließungsbetriebs zu verringern. Dies verbessert nicht nur die Versiegelungsleistung, sondern erweitert auch die Lebensdauer des Ventils.
Flusseigenschaften
Zusätzlich zur Versiegelungsleistung beeinflusst der Ventilsitz auch die Durchflusseigenschaften des Schmetterlingsventils. Die Form und Größe des Sitzes kann die Durchflussrate, den Druckabfall und die Turbulenz innerhalb des Ventils beeinflussen.
Sitzform
Die Form des Ventilsitzes kann einen erheblichen Einfluss auf die Flusseigenschaften des Ventils haben. Ein stromlinienförmiges Sitzdesign kann dazu beitragen, Turbulenz und Druckabfall zu reduzieren und einen effizienteren Flüssigkeits- oder Gasstrom durch das Ventil zu ermöglichen. Andererseits kann ein Sitz mit einer scharfen Kante oder einer unregelmäßigen Form Turbulenz verursachen und den Druckabfall erhöhen, wodurch die Gesamteffizienz des Ventils verringert wird.
Beispielsweise wird häufig ein Schmetterlingsventil mit einem konturierten Sitzdesign in Anwendungen verwendet, bei denen ein hoher Durchflussrate und ein niedriger Druckabfall erforderlich sind. Der konturierte Sitz hilft, den Flüssigkeits- oder Gasfluss durch das Ventil zu führen, wodurch Turbulenzen und Druckverluste minimiert werden.
Sitzgröße
Die Größe des Ventilsitzes spielt auch eine Rolle bei der Bestimmung der Durchflusseigenschaften des Ventils. Eine größere Sitzgröße ermöglicht im Allgemeinen eine höhere Durchflussrate, kann jedoch auch den Druckabfall über das Ventil erhöhen. Umgekehrt kann eine kleinere Sitzgröße den Druckabfall verringern, die Durchflussrate jedoch begrenzen.
Bei der Auswahl eines Schmetterlingsventils ist es wichtig, die spezifischen Durchflussanforderungen der Anwendung zu berücksichtigen. Die Ventilsitzgröße sollte basierend auf der gewünschten Durchflussrate, dem Druckabfall und anderen Faktoren ausgewählt werden, um eine optimale Leistung zu gewährleisten.
Haltbarkeit und Langlebigkeit
Der Ventilsitz ist während des Betriebs des Schmetterlingsventils erheblicher Verschleiß ausgesetzt. Daher sind seine Haltbarkeit und Langlebigkeit wichtige Faktoren zu berücksichtigen. Das Material des Sitzes, die Betriebsbedingungen und die Wartungspraktiken beeinflussen die Lebensdauer des Ventilsitzes.
Materialshalt
Wie bereits erwähnt, ist die Auswahl des Materials für den Ventilsitz entscheidend für seine Haltbarkeit. Materialien, die gegen Verschleiß, Korrosion und chemische Angriffe resistent sind, werden für Anwendungen bevorzugt, bei denen das Ventil harte Bedingungen ausgesetzt ist. Beispielsweise wäre in einer Abwasserbehandlungsanlage ein Ventilsitz aus einem korrosionsbeständigen Material wie Edelstahl oder PTFE besser geeignet als ein Gummisitz.
Betriebsbedingungen
Die Betriebsbedingungen des Schmetterlingsventils können auch die Lebensdauer des Ventilsitzes beeinflussen. Faktoren wie Temperatur, Druck, Durchflussrate und das Vorhandensein von Schleifpartikeln in Flüssigkeit oder Gas können alle zum Verschleiß des Sitzes beitragen. Zum Beispiel muss in einer Hochtemperaturanwendung möglicherweise der Ventilsitz aus einem Material bestehen, das den erhöhten Temperaturen standhalten kann, ohne seine Versiegelungseigenschaften zu verlieren.
Wartungspraktiken
Die richtigen Wartungspraktiken können dazu beitragen, die Lebensdauer des Ventilsitzes zu verlängern. Eine regelmäßige Inspektion und Reinigung des Ventils kann dazu beitragen, frühzeitig Anzeichen von Verschleiß oder Schäden zu erkennen und eine weitere Verschlechterung zu verhindern. Darüber hinaus kann die Schmierung des Ventilsitzes dazu beitragen, die Reibung und Verschleiß zu verringern und seine Leistung und Langlebigkeit zu verbessern.
Anwendungen und Kompatibilität
Der Ventilsitz muss mit der spezifischen Anwendung kompatibel sein und das zu kontrollierte Flüssigkeit oder das Gas. Unterschiedliche Anwendungen erfordern möglicherweise unterschiedliche Arten von Ventilsitzen, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.
Industrielle Anwendungen
In industriellen Anwendungen wie chemischer Verarbeitung, Stromerzeugung sowie Öl- und Gasproduktion muss der Ventilsitz in der Lage sein, den rauen Betriebsbedingungen und der korrosiven Natur der zu behandelnden Flüssigkeiten oder Gase standhalten. Beispielsweise kann in einer chemischen Anlage ein Ventilsitz aus einem chemisch resistenten Material wie PTFE oder Keramik erforderlich sein, um Korrosion zu verhindern und eine langfristige Zuverlässigkeit sicherzustellen.
Wasser- und Abwasseranwendungen
In Wasser- und Abwasseranwendungen muss der Ventilsitz in der Lage sein, eine zuverlässige Dichtung zu liefern und den Auswirkungen von Wasser und anderen Verunreinigungen zu widerstehen. Elastomere Sitze werden in diesen Anwendungen aufgrund ihrer hervorragenden Dichtungseigenschaften und der Resistenz gegen Wasser und Chemikalien üblicherweise verwendet.
HLK -Anwendungen
Bei Heizungs-, Belüftungs- und Klimaanlagen (HLK) -Anwendungen muss der Ventilsitz in der Lage sein, den Luft- oder Wasserstrom effizient zu steuern. Ein Ventilsitz mit einem niedrigen Reibungskoeffizienten und einem optimierten Design wird bevorzugt, um den Druckabfall zu minimieren und die Energieeffizienz zu verbessern.
Abschluss

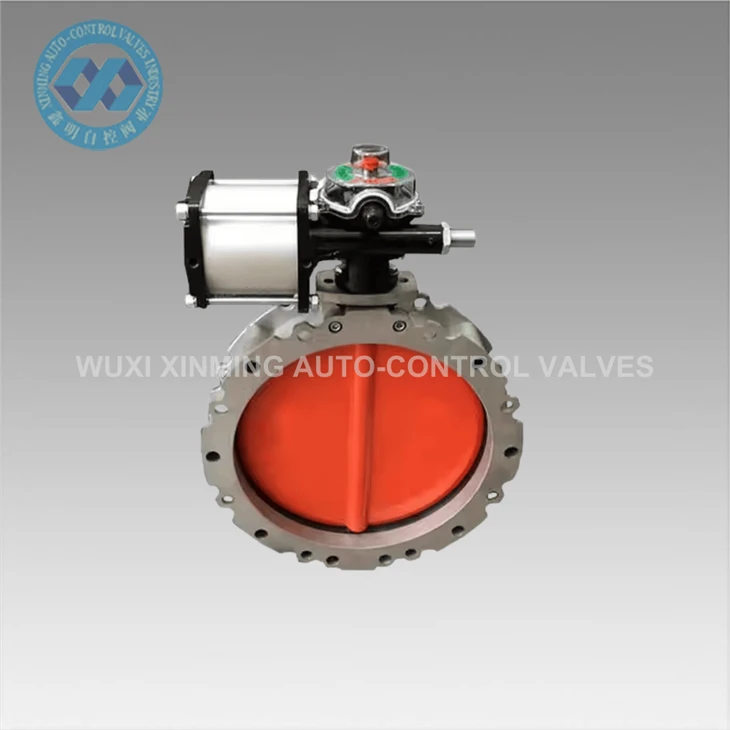

Zusammenfassend hat der Ventilsitz eines Schmetterlingsventils einen erheblichen Einfluss auf seine Leistung, einschließlich Dichtungsleistung, Durchflusseigenschaften, Haltbarkeit und Kompatibilität mit verschiedenen Anwendungen. Als Lieferant für Schmetterlingsklappen bieten wir eine breite Palette von Ventilsitzen aus verschiedenen Materialien und mit verschiedenen Designs, um den spezifischen Anforderungen unserer Kunden zu erfüllen. Ob Sie nach einem suchenHochleistungs-Pneumatikstaub Schmetterlingsventil, AHochwertiges Ventil Pneumatic Control Butterfly Ventil, oder aDN25 Pneumatic Dust Aluminium SchmetterlingsventilWir haben das Know -how und die Produkte, um Ihnen die beste Lösung zu bieten.
Wenn Sie mehr über unsere Schmetterlingsventile erfahren möchten oder Ihre spezifischen Anforderungen diskutieren möchten, können Sie sich gerne an uns wenden. Unser Expertenteam ist bereit, Sie bei der Auswahl des richtigen Ventil- und Ventilsitzes für Ihre Bewerbung zu unterstützen.
Referenzen
- Smith, J. (2018). Schmetterlingsventilhandbuch. Elsevier.
- Brown, A. (2019). Ventiltechnologie und Anwendungen. McGraw-Hill.
- Johnson, R. (2020). Versiegelungstechnologie für Industrieventile. Wiley.
