Die ordnungsgemäße Ausrichtung eines Keramikballventils während der Installation ist für seine optimale Leistung und Langlebigkeit von entscheidender Bedeutung. Als seriöser Lieferant von Keramikballventil verstehe ich die Bedeutung dieses Prozesses und bin hier, um wertvolle Erkenntnisse darüber zu teilen, wie eine genaue Ausrichtung erreicht werden kann.
Verständnis der Bedeutung der Ausrichtung
Bevor Sie sich mit dem Installationsprozess befassen, ist es wichtig zu verstehen, warum eine ordnungsgemäße Ausrichtung so wichtig ist. Ein falsch ausgerichtetes Keramikballventil kann zu einer Reihe von Problemen führen, einschließlich Lecks, reduzierter Durchflussregelung, vorzeitiger Verschleiß und sogar Systemfehlern. Wenn ein Ventil nicht korrekt ausgerichtet ist, kann der Ball möglicherweise nicht richtig im Ventilkörper sitzt, was zu Lücken führt, die Flüssigkeit oder Gas entweichen lassen. Dies beeinträchtigt nicht nur die Effizienz des Systems, sondern kann auch in bestimmten Anwendungen Sicherheitsrisiken darstellen.
Vorinstallationsvorbereitung
Der erste Schritt, um die ordnungsgemäße Ausrichtung zu gewährleisten, ist eine gründliche Vorbereitung vor der Installation. Inspizieren Sie zunächst das Ventil und alle zugehörigen Komponenten wie Flansche, Dichtungen und Rohrleitungen sorgfältig. Überprüfen Sie nach Anzeichen von Schäden, Verformungen oder Schmutz, die die Ausrichtung oder Leistung des Ventils beeinflussen können. Reinigen Sie alle Komponenten gründlich, um Schmutz, Rost oder andere Verunreinigungen zu entfernen.
Messen Sie als nächstes die Abmessungen des Ventils und der Rohrleitungen, um eine ordnungsgemäße Passform zu gewährleisten. Das Ventil sollte für die spezifische Anwendung die korrekte Größe und Druckbewertung sein. Es ist auch wichtig zu überprüfen, ob die Rohrleitungen gerade und frei von Biegungen oder Wendungen sind, die zu einer Fehlausrichtung führen können. Verwenden Sie gegebenenfalls entsprechende Werkzeuge, um die Rohrleitungen zu begradigen oder die erforderlichen Anpassungen vorzunehmen.
Ausrichtungstechniken
Visuelle Inspektion
Die visuelle Inspektion ist ein einfacher, aber effektiver Weg, um den Ausrichtungsprozess zu starten. Legen Sie das Ventil in die gewünschte Position innerhalb des Rohrleitungssystems und prüfen Sie visuell nach offensichtlichen Anzeichen einer Fehlausrichtung. Suchen Sie nach Lücken zwischen den Ventilflanschen und den Rohrleitungen oder einer sichtbaren Fehlausrichtung des Ventilkörpers mit den Rohrleitungen. Verwenden Sie ein Lineal oder ein Level, um festzustellen, ob das Ventil gerade ist und eben ist.
Verwendung von Ausrichtungstools
Zusätzlich zur visuellen Inspektion stehen mehrere Ausrichtungstools zur Verfügung, die dazu beitragen können, eine genaue Ausrichtung zu gewährleisten. Ein häufig verwendetes Werkzeug ist ein Laserausrichtungssystem. Dieses System projiziert einen Laserstrahl auf das Ventil und die Rohrleitungen, sodass Sie die Ausrichtung genau messen und anpassen können. Laserausrichtungssysteme sind sehr genau und können auch die geringsten Fehlausrichtungen erkennen.
Ein weiteres nützliches Tool ist ein Zifferblattanzeige. Mit einem Zifferblattanzeigen kann die Fehlausrichtung zwischen Ventil und Rohrleitungen gemessen werden. Indem Sie die Zifferblattanzeige an das Ventil oder die Rohrleitungen befestigen und entlang der Oberfläche bewegen, können Sie alle Abweichungen von der gewünschten Ausrichtung messen. Diese Informationen können dann verwendet werden, um die erforderlichen Anpassungen vorzunehmen.
Flanschausrichtung
Die richtige Flanschausrichtung ist für die allgemeine Ausrichtung des Keramikballventils von entscheidender Bedeutung. Stellen Sie beim Anschließen des Ventils mit Flanschen sicher, dass die Flanschflächen parallel sind und die Schraubenlöcher ordnungsgemäß ausgerichtet sind. Verwenden Sie ein Flanschausrichtungswerkzeug oder eine Reihe von Schrauben, um die Flansche während des Ausrichtungsverfahrens an Ort und Stelle zu halten. Stellen Sie sicher, dass Sie die Schrauben gleichmäßig festziehen, um eine ungleichmäßige Belastung der Flansche zu vermeiden, was zu einer Fehlausrichtung führen kann.
Installationsprozess
Sobald die Ausrichtung überprüft wurde, ist es Zeit, mit der Installation fortzufahren. Beginnen Sie zunächst eine geeignete Dichtung auf die Flanschflächen des Ventils und die Rohrleitungen. Die Dichtung sollte die richtige Größe und das Material für die spezifische Anwendung haben. Stellen Sie das Ventil vorsichtig in Position und richten Sie die Schraubenlöcher mit denen an den Rohrleitungen aus. Setzen Sie die Schrauben durch die Löcher und Hand - ziehen Sie sie an, um das Ventil an Ort und Stelle zu halten.
Verwenden Sie anschließend einen Drehmomentschlüssel, um die Schrauben mit dem empfohlenen Drehmomentwert festzuziehen. Over - Anziehen oder darunter - Anziehen der Schrauben können zu Fehlausrichtung oder Lecks führen. In den Spezifikationen des Ventilherstellers finden Sie die richtigen Drehmomentwerte. Ziehen Sie die Schrauben in einem Kreuzmuster an, um eine gleichmäßige Verteilung der Anziehungskraft zu gewährleisten.
Testen und Überprüfung
Nach Abschluss der Installation ist es wichtig, das Ventil zu testen, um eine ordnungsgemäße Ausrichtung und Funktionalität zu gewährleisten. Führen Sie einen Drucktest durch, um nach Lecks zu prüfen. Erhöhen Sie allmählich den Druck im System und überwachen Sie das Ventil auf Anzeichen einer Leckage. Wenn Lecks erkannt werden, schalten Sie das System sofort herunter und nehmen Sie die erforderlichen Anpassungen vor.
Führen Sie zusätzlich zum Drucktest einen Durchflusstest durch, um zu überprüfen, ob das Ventil korrekt funktioniert. Öffnen und schließen Sie das Ventil mehrmals, um einen reibungslosen Betrieb und die ordnungsgemäße Durchflussregelung zu gewährleisten. Überprüfen Sie die Durchflussrate und den Druckabfall über das Ventil, um sicherzustellen, dass sie sich im akzeptablen Bereich befinden.
Abschluss
Die ordnungsgemäße Ausrichtung eines Keramikballventils während der Installation ist ein kritischer Schritt, der nicht übersehen werden sollte. Wenn Sie die oben beschriebenen Schritte befolgen, können Sie sicherstellen, dass das Ventil korrekt installiert ist und optimal funktioniert. Als Lieferant von Keramikballventil bin ich bestrebt, hohe Qualitätsventile und umfassende Unterstützung für unsere Kunden bereitzustellen. Wenn Sie Fragen haben oder weitere Unterstützung bei der Installation unserer Keramikballventile benötigen, zögern Sie bitte nicht, uns zu kontaktieren. Wir sind hier, um Ihnen dabei zu helfen, das Beste aus unseren Produkten zu nutzen und den Erfolg Ihrer Projekte zu gewährleisten.

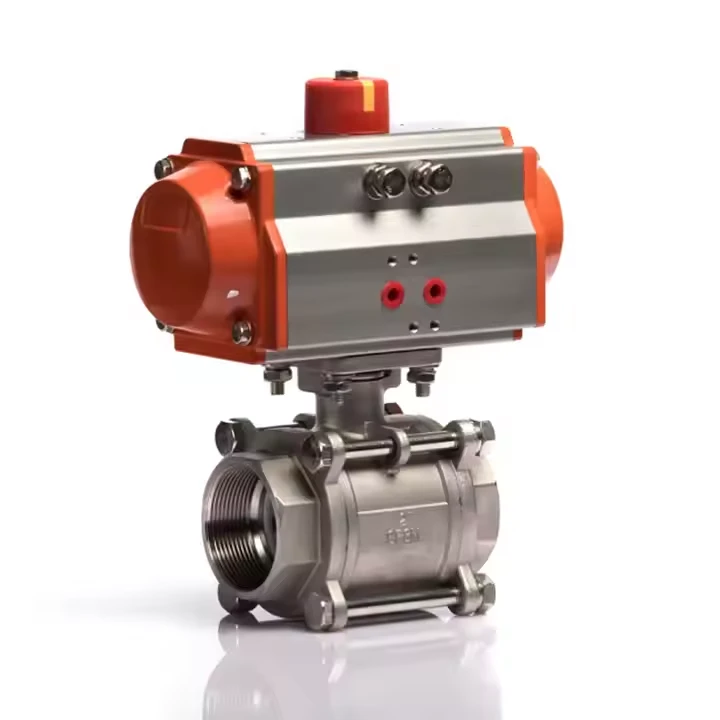

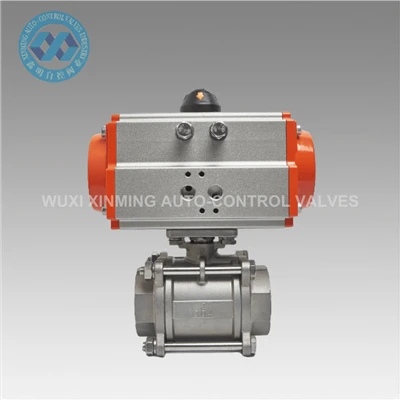

Wenn Sie an der Erkundung unserer Produktpalette interessiert sind, können Sie unsere überprüfen2pc FadenkugelventilAnwesendPneumatische Gewindekugelventile: Die Kernventile in industriellen Pipeline -Systemen, UndPneumatisches Gewindekugelventil.
Weitere Informationen zur Installation und Ausrichtung von Keramikballventilen sowie zur Erörterung Ihrer spezifischen Anforderungen und potenziellen Beschaffungen finden Sie in uns. Unser Expertenteam ist bereit, Sie dabei zu unterstützen, die besten Lösungen für Ihre industriellen Bedürfnisse zu finden.
Referenzen
- Ventilinstallations- und Wartungshandbücher von führenden Herstellern
- Branchenstandards und Richtlinien für die Installation und Ausrichtung der Ventile
