Der pneumatische 3{1}Wege-Kugelhahn aus Edelstahl besteht aus einem einteiligen geschmiedeten Ventilkörper, einem eingebauten Kugelkern vom Typ T- oder L{6}} und der Umlenkung, Zusammenführung oder Strömungsrichtungsumschaltung des Mediums durch einen pneumatischen 90-Grad-Zahnstangenantrieb. Einfach-wirkende oder doppelt-wirkende Federrückstellungskonstruktionen können in Umgebungen ohne Stromversorgung und in explosionsgeschützten Umgebungen innerhalb von 0,5-2 Sekunden geöffnet und geschlossen werden und werden häufig in Produktionslinien für Chemie, Pharmazie, Lebensmittel und neue Energien eingesetzt.
Produktdetails:
| Produktname | Pneumatischer 3-Wege-Kugelhahn aus Edelstahl |
| Markenname | XM und OEM werden ebenfalls akzeptiert |
| Nenndurchmesser | DN8–DN200 (1/4"–8"") |
| Ventilkörpermaterial | CF8 (304) / CF8M (316) / CF3M (316L) |
| Ballflussrichtung | Typ T- (Umleiten/Mischen) oder Typ L- (Umschalten) |
| Versiegelungsklasse | PTFE (-20~180 Grad) / R-PTFE / Metallhartdichtung |
| Arbeitsdruck | PN16/25/40/64; ANSI 150/300 Pfund |
| Verbindungstyp | Innengewinde BSP/NPT, Flansch RF/RTJ, Schweißen SW/EW |
| Aktuatortyp | Doppeltwirkend DA / Einfachwirkend Federrückstellung SR (FC/FO) |
| Luftversorgungsdruck | 0,3–0,8 MPa Saubere Druckluft |
| Schaltzeit | 0,5–2 s (abhängig von der Größe des Aktors) |
| Leckrate | Kleiner oder gleich 1×10^-6 Pa.m^3/s (Klasse VI) |

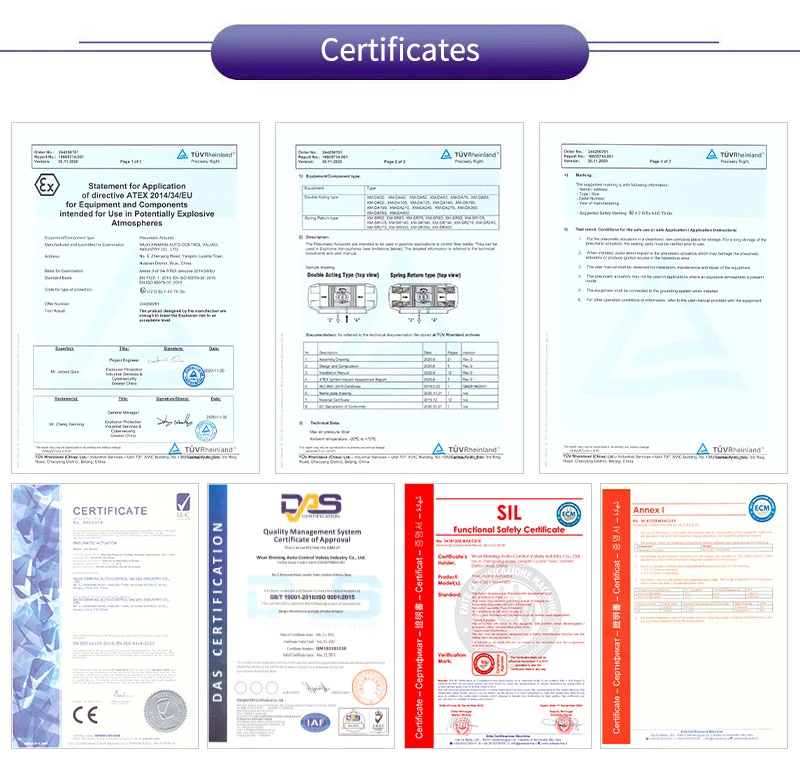

| Zertifizierungsstandards | CE, ATEX, SIL3, ISO9001:2016 |
Größe und Gewicht:
| DN | L | D | D1 | H | Gewicht |
|---|---|---|---|---|---|
| 25 | 160 | 115 | 85 | 145 | 3.8 |
| 50 | 200 | 165 | 125 | 170 | 7.2 |
| 80 | 230 | 200 | 160 | 195 | 12.5 |
| 100 | 260 | 220 | 180 | 210 | 18.0 |
Typische Anwendungen:
• Umschaltung der Chargenverteilung in chemischen Reaktoren
• Pharmazeutisches CIP/SIP-Reinigungssystem
• Umleitung der Lebensmittel- und Getränkeproduktionslinie
• Neues Wärmemanagement für die Flüssigkeitskühlung der Energiebatterie
• Fernwärme-Kalt-/Warmwassermischung
Lieferung und Kundendienst:
• Spot-DN15-DN{1}}h-Lieferung
• Stellen Sie ein CAD/3D-Modell und ein EN 10204 3.1-Materialzertifikat bereit
• 24 Monate Garantie, weltweiter Remote-Debugging-Support
Für weitere Informationen zur Auswahl von luftbetätigten Kugelhähnen aus Edelstahl, zur Zubehörkombination oder zur Spezialbeschichtung wenden Sie sich bitte an WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
