Der Ventilsitzversiegelungsmechanismus eines Schweißkugelventils ist ein kritischer Aspekt, der seine Leistung und Zuverlässigkeit in verschiedenen industriellen Anwendungen bestimmt. Als führender Anbieter von geschweißten Ballventilen habe ich aus erster Hand gesehen, wie wichtig es ist, diesen Mechanismus zu verstehen, um einen optimalen Ventilbetrieb zu gewährleisten.
Grundstruktur eines Schweißkugelventils
Bevor Sie sich in den Ventilsitzverdichtungsmechanismus eintauchen, ist es wichtig, die Grundstruktur eines Schweißkugelventils zu verstehen. Ein typisches Schweißkugelventil besteht aus einem Ventilkörper, einem Ball, Ventilsitzen, Stiel und Stellantrieb. Der Ventilkörper ist normalerweise geschweißt, um ein Leck zu gewährleisten - eine enge und robuste Struktur. Der Ball, der eine kugelförmige Form mit einem durch - Loch hat, ist das Hauptflusselement. Die Ventilsitze befinden sich auf beiden Seiten des Balls und spielen eine entscheidende Rolle bei der Versiegelung.
Die Rolle von Ventilsitzen in einem Schweißkugelventil
Ventilsitze in einem geschweißten Ballventil erbringen zwei Hauptfunktionen. Erstens liefern sie eine Versiegelungsfläche gegen die Kugel, um eine Flüssigkeitsleckage zu verhindern, wenn sich das Ventil in der geschlossenen Position befindet. Zweitens tragen sie dazu bei, den Ball zu unterstützen und seine Bewegung während des Eröffnungs- und Abschlussprozesses zu leiten.
Arten von Ventilsitzmechanismen
Elastische Verformungsversiegelung
Einer der häufigsten Ventilsitzmechanismen in geschweißten Kugelventilen basiert auf der elastischen Verformung. In diesem Mechanismus bestehen die Ventilsitze aus elastischen Materialien wie PTFE (Polytetrafluorethylen) oder anderen Elastomeren. Wenn das Ventil geschlossen ist, drückt die Kugel gegen die Ventilsitze, wodurch die Sitze elastisch verformt werden. Diese elastische Verformung füllt alle kleinen Lücken zwischen der Kugel und den Sitzen und erzeugt eine enge Siegel.
Der Vorteil der elastischen Verformungsversiegelung ist die hervorragende Versiegelungsleistung, insbesondere für niedrige Druckanwendungen. Es kann effektiv Leckagen selbst bei geringfügigen Oberflächenunregelmäßigkeiten am Ball oder den Sitzen verhindern. Es hat jedoch einige Einschränkungen. Elastische Materialien können eine begrenzte Temperatur und einen Druckwiderstand haben. Bei hohen Temperaturen können sich die elastischen Eigenschaften des Materials verschlechtern, was zu einem Verlust der Versiegelungsleistung führt.
Metall - bis - Metalldichtung
Bei hohen Temperaturen und hohen Druckanwendungen wird häufig Metall- bis - Metallversiegelung verwendet. In diesem Mechanismus bestehen sowohl der Ball als auch die Ventilsitze aus Metall. Wenn das Ventil geschlossen ist, kommen die Metalloberflächen des Balls und die Sitze direkt in Kontakt. Um ein gutes Siegel zu gewährleisten, werden die Oberflächen normalerweise zu einem hohen Grad an Glätte und Flachheit bearbeitet.
Metall - bis - Metalldichtung kann extremen Temperaturen und Drücken standhalten. Es ist auch resistenter gegen Verschleiß und Erosion im Vergleich zu elastischen Dichtungsmaterialien. Das Erreichen eines perfekten Metalls - bis - Metalldichtung erfordert eine präzise Bearbeitung und Montage. Jede Fehlausrichtung oder Oberflächenschäden kann zu Leckagen führen.
Hybridversiegelung
Einige geschweißte Kugelventile verwenden einen Hybridversiegelungsmechanismus, der die Vorteile von Gummiband und Metall zum Metallverdichtung kombiniert. Beispielsweise kann ein Ventil einen Metallsitz mit einem elastischen Einsatz haben. Der Metallsitz liefert die strukturelle Festigkeit und den hohen Temperaturwiderstand, während der elastische Einsatz die Dichtungsleistung bei niedrigeren Drücken verbessert und alle kleinen Lücken füllt.
Faktoren, die die Ventilsitzverdichtung beeinflussen
Mehrere Faktoren können die Ventilsitzdichtungsleistung eines Schweißkugelventils beeinflussen.
Oberflächenbeschaffung
Die Oberfläche des Balls und der Ventilsitze ist entscheidend. Eine glatte Oberfläche verringert das Leckagenrisiko, indem die Kontaktlücken minimiert werden. Raue Oberflächen können es Flüssigkeit durchlaufen lassen, auch wenn sich das Ventil in der geschlossenen Position befindet.
Druck
Der Druck der Flüssigkeit in der Rohrleitung hat einen signifikanten Einfluss auf den Dichtungsmechanismus. Höhere Drücke können die Kontaktkraft zwischen Ball und Sitzen erhöhen und in einigen Fällen die Dichtungsleistung verbessern. Übermäßiger Druck kann jedoch auch zu einer Verformung der Ventilkomponenten führen, was zu Leckagen führt.
Temperatur
Die Temperatur kann die Materialeigenschaften der Ventilsitze beeinflussen. Wie bereits erwähnt, können elastische Materialien ihre Elastizität bei hohen Temperaturen verlieren, während sich Metalle ausdehnen oder sich verziehen können, was die Anpassung zwischen Ball und Sitzen beeinflusst.
Flüssigkeitseigenschaften
Die Eigenschaften der Flüssigkeit wie Viskosität, Korrosivität und Abrasivität können sich auch auf die Dichtungsleistung auswirken. Korrosive Flüssigkeiten können die Ventilsitze beschädigen, während Schleifflüssigkeiten Verschleiß verursachen und die Effektivität der Dichtung verringern können.
Anwendungen von geschweißten Kugelventilen mit unterschiedlichen Dichtungsmechanismen
Die Auswahl des Ventilsitzmechanismus hängt von den spezifischen Anwendungsanforderungen ab.
Öl- und Gasindustrie
In der Öl- und Gasindustrie, in der hohe Druck- und hohe Temperaturbedingungen häufig sind, werden häufig geschweißte Kugelventile mit Metall- bis Metall- oder Hybridversiegelungsmechanismen verwendet. Diese Ventile werden in Pipelines, Raffinerien und Offshore -Plattformen verwendet, um den Fluss von Öl, Gas und anderen Flüssigkeiten zu steuern. Beispielsweise kann in einer hohen Druckgaspipeline ein geschweißtes Kugelventil mit Metalldichtung zuverlässiger Betrieb gewährleisten und Leckagen verhindern.
Chemische Industrie
Die chemische Industrie benötigt Ventile, die korrosive Flüssigkeiten standhalten können. Schweißkugelventile mit elastischen Versiegelungsmaterialien oder Korrosion - resistente Metallsitze werden häufig verwendet. Beispielsweise kann ein Ventil mit einem PTFE -Sitz verwendet werden, um den Säurefluss oder Alkalien in einer chemischen Verarbeitungsanlage zu kontrollieren.
Wasserbehandlung
In Wasserbehandlungsanwendungen, bei denen der Druck und die Temperatur relativ niedrig sind, sind häufig ausreichend geschweißte Kugelventile mit elastischer Verformungsversiegelung. Diese Ventile werden verwendet, um den Wasserfluss in Rohrleitungen, Behandlungsanlagen und Verteilungssystemen zu steuern.
Unsere Angebote für geschweißte Ballventile
Als Lieferant von geschweißten Ballventilen bieten wir eine breite Palette von Produkten mit unterschiedlichen Ventilsitzversiegelungsmechanismen an, um den unterschiedlichen Bedürfnissen unserer Kunden gerecht zu werden. UnserPneumatisches 3pc Edelstahlkugelventilist eine beliebte Wahl für Anwendungen, die eine präzise Kontrolle und eine zuverlässige Versiegelung erfordern. Es verfügt über ein hochwertiges Ventilsitzdesign, das eine hervorragende Leistung gewährleistet.

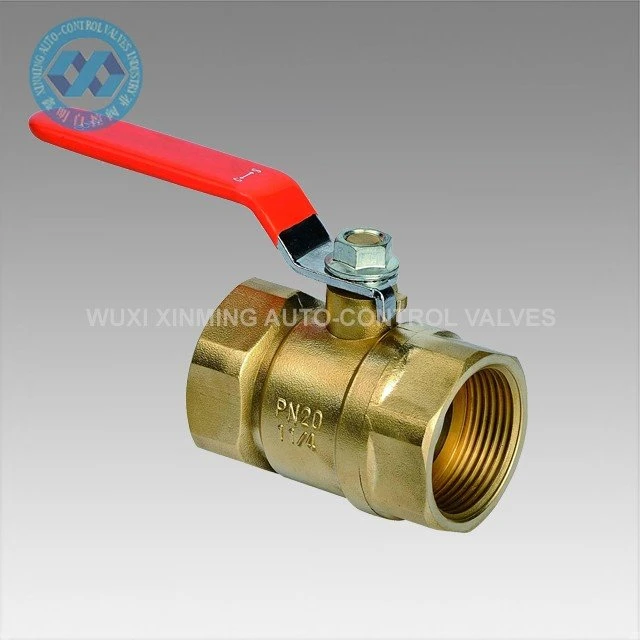

UnserFadenkugelventilist eine weitere Option für kleinere Skalierungsanwendungen. Es ist einfach zu installieren und liefert eine effektive Lösung mit einer guten Versiegelungsleistung.
Für komplexere Anwendungen, unsere, unsere180 Grad Pneumatischer Aktuator 3 -Wege -Ballventil, 3 -Wege -Ballventil mit pneumatischer Antriebsantriebbietet erweiterte Funktionen und zuverlässige Versiegelung.
Abschluss
Der Ventilsitzversiegelungsmechanismus eines Schweißkugelventils ist ein komplexer, aber wesentlicher Aspekt seines Designs. Das Verständnis der verschiedenen Arten von Dichtungsmechanismen, die Faktoren, die die Versiegelungsleistung und die entsprechenden Anwendungen für jeden Mechanismus beeinflussen, sind für die Auswahl des richtigen Ventils für ein bestimmtes Projekt von entscheidender Bedeutung. Als Lieferant sind wir bestrebt, hochwertige, hochwertige geschweißte Kugelventile mit zuverlässiger Versiegelungsleistung bereitzustellen. Wenn Sie für Ihre industriellen Anwendungen geschweißte Ballventile benötigen, laden wir Sie ein, uns zu kontaktieren, um weitere Diskussionen und Beschaffungen zu erhalten. Wir können Ihnen helfen, das am besten geeignete Ventil basierend auf Ihren spezifischen Anforderungen auszuwählen.
Referenzen
- Ventilhandbuch, 4. Ausgabe, von JST Smith
- Industrieventile: Auswahl und Größe, von RW Miller
- Ballventile: Design, Anwendung und Wartung von Ab Johnson
