Hallo! Als Lieferant für Schmetterlingsklappen werde ich oft gefragt, wie diese raffinierten Ventile funktionieren. Also werde ich heute das operative Prinzip eines weich sitzenden Schmetterlingsventils für Sie aufschlüsseln.
Was ist ein weichsitzes Schmetterlingsventil?
Lassen Sie uns zunächst darüber sprechen, was ein weiches Schmetterlingsventil ist. Es ist eine Art Ventil, das eine Scheibe verwendet - wie ein Verschlusselement, das sich um einen Schaft dreht. Der "weich sitzende" Teil bedeutet, dass das Ventil auf der Dichtfläche ein weiches Material wie Gummi oder PTFE aufweist. Dieser weiche Sitz hilft, eine enge Dichtung zu erzeugen, wenn das Ventil geschlossen ist, und verhindern, dass Flüssigkeiten oder Gase eine Leckage verhindern.
Grundstruktur
Ein Butterfly-Ventil mit weichem Said besteht aus einigen Schlüsselkomponenten. Es gibt den Ventilkörper, das das äußere Gehäuse ist, das alles zusammenhält. Im Körper befindet sich die Scheibe, die kreisförmige Platte ist, die sich um das Ventil dreht, um das Ventil zu öffnen und zu schließen. Die Scheibe ist mit einer Welle verbunden, und wenn sich die Welle dreht, bewegt sich auch die Scheibe. Und natürlich gibt es den weichen Sitz, der die Innenseite des Ventilkörpers auskleidet, wo die Scheibe in Kontakt kommt.
Wie es sich öffnet und schließt
Der Betrieb eines weichsitzenden Schmetterlingsventils ist ziemlich unkompliziert. Wenn Sie das Ventil öffnen möchten, drehen Sie den Aktuator (der manuell, elektrisch, pneumatisch oder hydraulisch sein kann). Diese Rotation des Stellantriebs führt dazu, dass sich die Welle dreht, und wenn sich die Welle dreht, dreht sich die Scheibe von einer Position senkrecht zum Flussweg zu einer Position, die parallel zu ihm ist. Wenn die Scheibe parallel zum Durchflussweg ist, ist das Ventil vollständig geöffnet und Flüssigkeit oder Gas können frei durchfließen.
Wenn Sie das Ventil schließen möchten, drehen Sie den Aktuator in die entgegengesetzte Richtung. Die Welle dreht die Scheibe zurück zu einer Position senkrecht zum Durchflussweg. Wenn sich die Scheibe dem weichen Sitz nähert, drückt sie dagegen danach und erzeugt eine enge Siegel. Dies stoppt den Flüssigkeitsfluss oder Gas durch das Ventil.
Versiegelungsmechanismus
Der Versiegelungsmechanismus eines Butterfly-Ventils weichsitzes ist eines der wichtigsten Merkmale. Das weiche Sitzmaterial verformt sich leicht, wenn die Scheibe dagegen drückt. Diese Verformung ermöglicht es dem Sitz, der Form der Scheibe zu entsprechen, wodurch ein zuverlässiger Siegel erzeugt wird. Unterschiedliche weiche Sitzmaterialien haben unterschiedliche Eigenschaften. Beispielsweise eignen sich Gummisitze für Anwendungen, bei denen eine enge Dichtung benötigt wird und die Flüssigkeit nicht zu korrosiv ist. PTFE -Sitze hingegen sind widerstandsfähiger gegen Chemikalien und hohe Temperaturen.
Vorteile von weichsitzigen Schmetterlingsventilen
Es gibt mehrere Vorteile, um weiche Schmetterlingsventile zu verwenden. Erstens sind sie im Vergleich zu anderen Arten von Ventilen relativ kostengünstig. Sie sind auch leicht und einfach zu installieren, wodurch Sie während des Installationsprozesses Zeit und Geld sparen können. Ein weiteres großes Plus ist ihre schnelle Öffnungs- und Schließzeit. Da die Scheibe nur um 90 Grad drehen muss, um von vollständig zu vollständig geschlossen zu werden, können Sie den Flüssigkeitsfluss oder Gas sehr schnell steuern.
Soft-sitzende Schmetterlingsventile bieten auch eine gute Durchflussregelung. Die Position der Scheibe kann eingestellt werden, um die Menge an Flüssigkeit oder Gas zu regulieren, die durch das Ventil fließen. Dies macht sie für eine Vielzahl von Anwendungen geeignet, von Wasseraufbereitungsanlagen bis hin zu HLK -Systemen.
Anwendungen
In vielen verschiedenen Branchen werden weiche Schmetterlingsventile verwendet. In der Wasser- und Abwasserindustrie werden sie verwendet, um den Wasserfluss in Rohren zu kontrollieren. Sie können sowohl sauberes Wasser als auch Wasser mit einem gewissen Grad an Verunreinigungen bewältigen. In der Lebensmittel- und Getränkeindustrie werden diese Ventile verwendet, da sie mit Materialien hergestellt werden können, die für Kontakt mit Lebensmitteln sicher sind. Sie werden auch in der chemischen Industrie verwendet, wo die Auswahl des weichen Sitzmaterials auf die spezifische Chemikalie zugeschnitten werden kann.
Verschiedene Arten von weichsitzigen Schmetterlingsventilen

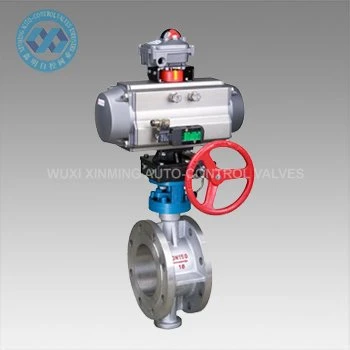

Wir bieten eine Vielzahl von Butterfly-Ventilen mit weich sitzenden Ventilen an, um den unterschiedlichen Kundenbedürfnissen gerecht zu werden. Zum Beispiel unsereSchmetterlingsventil aus Edelstahlbesteht aus hochwertigem Edelstahl, was ihn gegen Korrosionsdauer resistent macht. Es ist für Anwendungen geeignet, bei denen die Flüssigkeit ätzend ist oder bei denen Hygiene ein Problem darstellt.

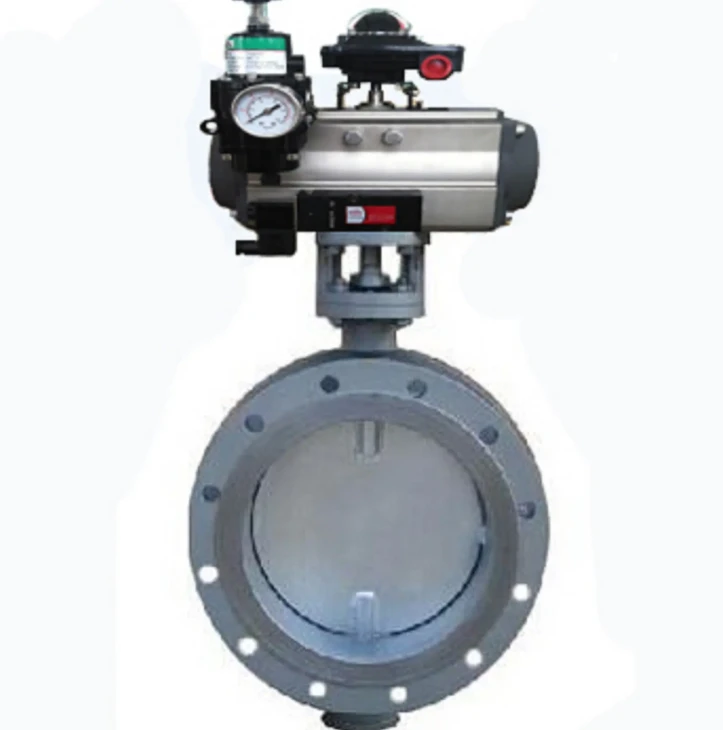

UnserPneumatic High Performace Butterfly VentilVerwendet komprimierte Luft, um zu arbeiten. Es ist bekannt für seine hohe Leistung und schnelle Reaktionszeit, was es ideal für Anwendungen macht, bei denen ein Schnellventilbetrieb erforderlich ist.
Und dann gibt es dasDoppelflanschlüftungskörper Butterfly Pneumatic Dämpferventil. Dieses Ventil wurde speziell für Lüftungssysteme entwickelt. Es kann den Luftstrom effektiv steuern und ist leicht zwischen Flanschen zu installieren.
Wartung
Um Ihr weiches Schmetterlingsventil ordnungsgemäß funktionieren zu lassen, ist regelmäßig Wartung wichtig. Sie sollten den weichen Sitz auf Anzeichen von Verschleiß oder Beschädigung überprüfen. Wenn der Sitz getragen ist, kann er keine ordnungsgemäße Siegel erzeugen, was zu Leckagen führt. Sie müssen auch regelmäßig die Welle und den Stellantrieb schmieren, um einen reibungslosen Betrieb zu gewährleisten. Und stellen Sie sicher, dass Sie das Ventil regelmäßig reinigen, um alle Trümmer zu entfernen, die seine Leistung beeinträchtigen könnten.
Warum wählen Sie uns als Ihren Lieferanten?
Als Lieferant für Schmetterlingsventil haben wir viel zu bieten. Wir haben eine breite Palette von Ventilen zur Auswahl, sodass Sie den perfekten für Ihre Anwendung finden können. Unsere Ventile sind aus hochwertigen Materialien hergestellt und werden nach strengen Standards hergestellt. Wir haben auch ein Expertenteam, das Ihnen technische Unterstützung und Beratung bieten kann. Egal, ob Sie ein kleines Unternehmen oder ein großes Industrieunternehmen sind, wir können Ihre Ventilanforderungen erfüllen.
Sprechen wir über Geschäfte
Wenn Sie sich auf dem Markt für ein Weichveranstalter oder eine andere Art von Schmetterlingsventil befinden, zögern Sie nicht, sich in Verbindung zu setzen. Wir sind hier, um Ihnen dabei zu helfen, das richtige Ventil für Ihr Projekt zu finden, und können wettbewerbsfähige Preise anbieten. Kontaktieren Sie uns noch heute, um den Beschaffungsprozess zu starten, und lassen Sie uns sehen, wie wir zusammenarbeiten können, um Ihre Ventilanforderungen zu erfüllen.
