Hallo! Als Lieferant dünner Kugelhähne werde ich oft nach dem Öffnungs- und Schließmoment dieser Ventile gefragt. Deshalb dachte ich, ich nehme mir einen Moment Zeit, um es für Sie aufzuschlüsseln und zu erklären, was es bedeutet, warum es wichtig ist und wie es sich auf die Leistung dünner Kugelhähne auswirkt.
Was ist Drehmoment?
Das Wichtigste zuerst: Lassen Sie uns über das Drehmoment sprechen. Das Drehmoment ist ein Maß für die Kraft, die ein Objekt dazu bringt, sich um eine Achse zu drehen. Bei einem dünnen Kugelhahn ist das Drehmoment die Kraft, die erforderlich ist, um die Kugel des Ventils (die Kugelscheibe im Inneren des Ventils) zu drehen, um den Flüssigkeitsfluss zu öffnen oder zu schließen. Sie wird normalerweise in Einheiten wie Newtonmeter (N·m) oder Zoll-Pfund (in·lbf) gemessen.
Öffnungs- und Schließmoment definiert
Das Öffnungsdrehmoment eines dünnen Kugelhahns ist die Kraft, die erforderlich ist, um die Kugel von der geschlossenen Position in die offene Position zu bewegen. Dies ist der Zeitpunkt, an dem Sie den anfänglichen Widerstand überwinden, der auf Faktoren wie Reibung zwischen der Kugel und den Ventilsitzen, den Druck der Flüssigkeit gegen die Kugel und jeglichen mechanischen Widerstand im Schaft und Aktuator des Ventils zurückzuführen sein kann.
Andererseits ist das Schließmoment die Kraft, die erforderlich ist, um die Kugel von der offenen Position zurück in die geschlossene Position zu drehen. Ähnlich wie das Öffnungsdrehmoment wird das Schließdrehmoment durch Reibung, Flüssigkeitsdruck und mechanischen Widerstand beeinflusst. Der Schließvorgang kann jedoch auch durch die Strömungsrichtung und die Druckdifferenz am Ventil beeinflusst werden.
Warum ist Drehmoment wichtig?
Das Verständnis des Öffnungs- und Schließmoments eines dünnen Kugelhahns ist aus mehreren Gründen von entscheidender Bedeutung.
Richtige Ventilauswahl
Wenn Sie einen dünnen Kugelhahn für eine bestimmte Anwendung auswählen, müssen Sie sicherstellen, dass die Drehmomentanforderungen des Ventils mit dem Antrieb, den Sie verwenden möchten, kompatibel sind. Ein Aktuator ist ein Gerät, das die Kraft zum Öffnen und Schließen des Ventils bereitstellt. Wenn der Aktuator nicht genügend Drehmoment erzeugen kann, öffnet oder schließt das Ventil möglicherweise nicht richtig, was zu Durchflussproblemen oder sogar zu Ventilschäden führen kann.
Wenn Sie beispielsweise mit einem Hochdrucksystem arbeiten, benötigen Sie ein Ventil mit einem höheren Drehmoment und einen Antrieb, der dieses Drehmoment bewältigen kann. Schauen Sie sich unsere anKugelhahn aus Edelstahl 304 316 in Sanitärqualitätfür Optionen, die für verschiedene Druck- und Drehmomentanforderungen geeignet sind.
Systemeffizienz
Das zum Betätigen eines Ventils erforderliche Drehmoment kann einen erheblichen Einfluss auf die Gesamteffizienz eines Fluidsystems haben. Ist das Drehmoment zu hoch, bedeutet dies, dass der Aktuator stärker arbeiten muss, was zu einem erhöhten Energieverbrauch führen kann. Wenn andererseits das Drehmoment optimiert ist, kann das Ventil mit weniger Energie reibungslos arbeiten, was auf lange Sicht die Betriebskosten senkt.
Sicherheit
In manchen Anwendungen, beispielsweise in der Chemie- oder Öl- und Gasindustrie, kann ein unsachgemäßer Ventilbetrieb aufgrund eines unzureichenden Drehmoments schwerwiegende Folgen für die Sicherheit haben. Ein nicht richtig schließendes Ventil kann zu Undichtigkeiten führen, die für Personal und Umwelt gefährlich sein können. Die Sicherstellung, dass die Drehmomentanforderungen des Ventils erfüllt werden, ist ein wichtiger Bestandteil der Aufrechterhaltung einer sicheren Arbeitsumgebung.
Faktoren, die das Drehmoment beeinflussen
Mehrere Faktoren können das Öffnungs- und Schließmoment eines dünnen Kugelhahns beeinflussen.
Ventilgröße
Im Allgemeinen erfordern größere Ventile zum Betrieb ein höheres Drehmoment, da sie eine größere Kugel und eine größere Kontaktfläche mit der Flüssigkeit und den Ventilsitzen haben. Mit zunehmender Ventilgröße steigt auch die Kraft, die zum Bewegen der Kugel erforderlich ist.
Flüssigkeitsdruck
Ein höherer Flüssigkeitsdruck kann das zum Öffnen und Schließen des Ventils erforderliche Drehmoment erhöhen. Wenn der Druck hoch ist, übt die Flüssigkeit mehr Kraft auf die Kugel aus, wodurch es schwieriger wird, sie zu drehen. Dies gilt insbesondere für Ventile in Hochdrucksystemen, wie sie beispielsweise in der Industriehydraulik oder in Hochdruckrohrnetzen zum Einsatz kommen.
Ventildesign
Das Design des Ventils, einschließlich der Art der Sitze, des Schaftdesigns und der Gesamtkonstruktion, kann sich auf die Drehmomentanforderungen auswirken. Beispielsweise weisen Ventile mit Weichsitzen im Vergleich zu Ventilen mit Metallsitzen tendenziell geringere Drehmomentanforderungen auf, da das weiche Material die Reibung verringert.
Fließrichtung
Auch die Richtung des Flüssigkeitsflusses kann das Drehmoment beeinflussen. In manchen Fällen kann der Durchfluss das Öffnen oder Schließen des Ventils unterstützen und so das erforderliche Drehmoment verringern. In anderen Situationen kann die Strömung jedoch zusätzlichen Widerstand erzeugen und das erforderliche Drehmoment erhöhen.
Drehmoment messen
Das Messen des Öffnungs- und Schließmoments eines dünnen Kugelhahns ist ein wichtiger Schritt, um dessen ordnungsgemäßen Betrieb sicherzustellen. Es gibt verschiedene Methoden zum Messen des Drehmoments, die gebräuchlichste ist jedoch die Verwendung eines Drehmomentschlüssels.
Ein Drehmomentschlüssel ist ein Werkzeug, mit dem Sie ein bestimmtes Drehmoment auf ein Befestigungselement oder in diesem Fall auf den Ventilschaft ausüben können. Durch langsames Drehen des Ventils mit dem Drehmomentschlüssel und Überwachung des aufgebrachten Drehmoments können Sie die Öffnungs- und Schließmomentwerte ermitteln.
Es ist wichtig zu beachten, dass Drehmomentmessungen unter bestimmten Bedingungen durchgeführt werden sollten, beispielsweise bei einem bestimmten Flüssigkeitsdruck und einer bestimmten Temperatur, um genaue Ergebnisse zu gewährleisten.
Anwendungen und Drehmomentanforderungen
Unterschiedliche Anwendungen stellen unterschiedliche Drehmomentanforderungen für dünne Kugelhähne.
Sanitärinstallationen für Privathaushalte
In Sanitärsystemen für Privathaushalte ist der Flüssigkeitsdruck relativ niedrig, sodass auch die Drehmomentanforderungen für dünne Kugelhähne gering sind. Diese Ventile werden normalerweise manuell betätigt und ein einfacher Handhebel kann ausreichend Kraft zum Öffnen und Schließen aufbringen.
Industrielle Prozesse
In industriellen Umgebungen wie Chemieanlagen, Raffinerien und Energieerzeugungsanlagen können die Drehmomentanforderungen viel höher sein. Bei diesen Anwendungen handelt es sich häufig um Hochdruckflüssigkeiten und große Ventilgrößen, sodass für den Betrieb der Ventile leistungsstärkere Aktuatoren erforderlich sind. Zum Beispiel unsereDreiwege-Kugelhahn mit pneumatischem Antrieb, Tri-Clampist für industrielle Anwendungen konzipiert, bei denen eine präzise Steuerung und ein höheres Drehmoment erforderlich sind.
Lebensmittel- und Getränkeindustrie

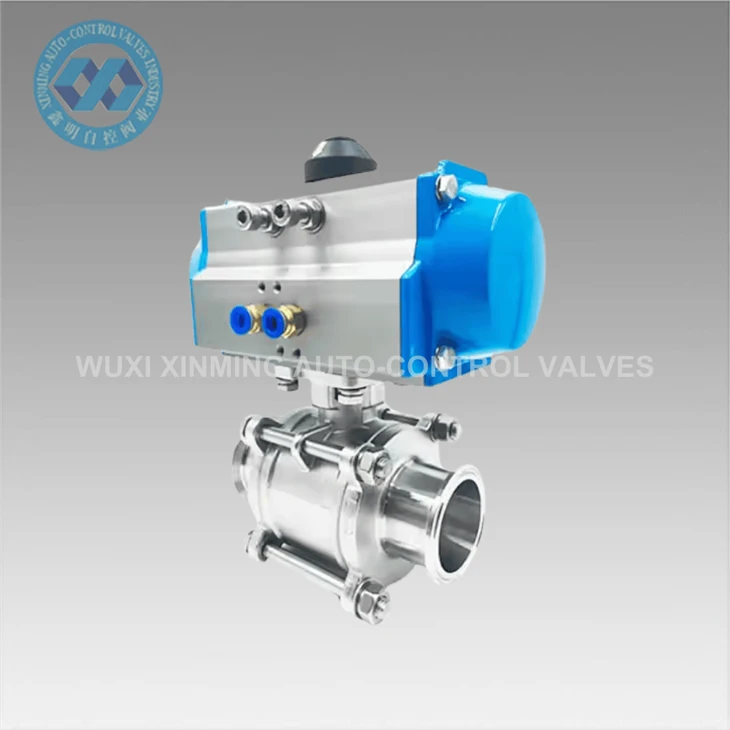

In der Lebensmittel- und Getränkeindustrie werden häufig dünne Kugelhähne für Sanitäranwendungen verwendet. Diese Ventile müssen leicht zu reinigen und zu bedienen sein und weisen häufig geringere Drehmomentanforderungen auf. UnserKugelhahn aus Edelstahl 304 316 in Sanitärqualitätist eine gute Wahl für diese Anwendungen und bietet zuverlässige Leistung mit entsprechenden Drehmomentwerten.
Auswahl des richtigen Ventils und Antriebes
Bei der Auswahl eines dünnen Kugelhahns und eines Stellantriebs müssen unbedingt die Drehmomentanforderungen berücksichtigt werden. Hier sind einige Tipps, die Ihnen helfen, die richtige Wahl zu treffen:
Kennen Sie Ihre Anwendung
Verstehen Sie die spezifischen Anforderungen Ihrer Anwendung, einschließlich Flüssigkeitsdruck, Temperatur, Durchflussrate und Ventilgröße. Auf diese Weise können Sie das geeignete Drehmoment für das Ventil ermitteln.
Wenden Sie sich an den Hersteller
Wenden Sie sich an den Ventilhersteller, um Hinweise zu den Drehmomentanforderungen zu erhalten. Sie können Ihnen detaillierte Informationen über die Leistung des Ventils geben und Ihnen bei der Auswahl des richtigen Stellantriebs helfen.
Erwägen Sie eine zukünftige Erweiterung
Wenn Sie zukünftige Änderungen oder Erweiterungen in Ihrem System erwarten, wählen Sie ein Ventil und einen Antrieb mit einem etwas höheren Drehmomentwert, um potenzielle Druck- oder Durchflusssteigerungen zu bewältigen.
Abschluss
Zusammenfassend lässt sich sagen, dass das Öffnungs- und Schließmoment eines dünnen Kugelhahns ein entscheidender Faktor ist, der sich auf seine Leistung, Effizienz und Sicherheit auswirkt. Wenn Sie verstehen, was Drehmoment ist, warum es wichtig ist und welche Faktoren es beeinflussen, können Sie fundierte Entscheidungen bei der Auswahl eines Ventils und eines Stellantriebs für Ihre Anwendung treffen.
Wenn Sie auf der Suche nach einem dünnen Kugelhahn sind und Hilfe bei den Drehmomentanforderungen oder der Ventilauswahl benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind ein führender Anbieter von dünnen Kugelhähnen und verfügen über eine breite Produktpalette, darunterPneumatisch betätigter Kugelhahn, um Ihre Bedürfnisse zu erfüllen. Unser Expertenteam unterstützt Sie gerne dabei, die perfekte Ventillösung für Ihr Projekt zu finden. Lassen Sie uns das Gespräch beginnen und Ihnen das richtige Ventil für Ihre Anwendung besorgen!
Referenzen
- Valve Handbook, 4. Auflage, von Ernest O. Doebelin
- Fluid Mechanics and Thermodynamics of Turbomachinery, 5. Auflage, von SL Dixon und CA Hall
- Industrieventile: Ein Leitfaden zur Auswahl und Anwendung, von John P. Carruthers
