Im Bereich der industriellen Automatisierung und Fluidsteuerung spielen pneumatische Antriebssysteme eine entscheidende Rolle. Diese Systeme werden häufig in verschiedenen Branchen eingesetzt, darunter in der verarbeitenden Industrie, in der chemischen Verarbeitung sowie in der Öl- und Gasindustrie. Eine der Schlüsselkomponenten in einem pneumatischen Antriebssystem ist das Magnetventil. In diesem Blog werden wir die Funktion eines Magnetventils in einem pneumatischen Aktuatorsystem untersuchen und auch einige unserer hochwertigen pneumatischen Aktuatoren als Lieferant von pneumatischen Aktuatoren vorstellen.
Grundlegendes Verständnis pneumatischer Aktuatorsysteme
Pneumatische Antriebssysteme nutzen Druckluft zur Bewegungserzeugung. Sie sind für ihre Zuverlässigkeit, Einfachheit und Kosteneffizienz bekannt. Ein typisches pneumatisches Antriebssystem besteht aus einem pneumatischen Antrieb, einem Steuerventil und einer Druckluftquelle. Der Aktuator ist dafür verantwortlich, die Energie der Druckluft in mechanische Bewegung umzuwandeln, die zum Öffnen oder Schließen eines Ventils, zum Bewegen eines Kolbens oder zur Ausführung anderer mechanischer Aufgaben verwendet werden kann.
Was ist ein Magnetventil?
Ein Magnetventil ist ein elektromechanisches Gerät, das den Flüssigkeitsfluss (in diesem Fall Druckluft) mithilfe einer elektromagnetischen Spule steuert. Wenn ein elektrischer Strom an die Spule angelegt wird, entsteht ein Magnetfeld, das einen Kolben oder eine Spule im Inneren des Ventils bewegt. Diese Bewegung öffnet oder schließt das Ventil und ermöglicht oder blockiert den Druckluftfluss.
Funktionen eines Magnetventils in einem pneumatischen Aktuatorsystem
1. Flusskontrolle
Die Hauptfunktion eines Magnetventils in einem pneumatischen Antriebssystem besteht darin, den Druckluftstrom zu steuern. Durch Öffnen oder Schließen des Ventils kann die Luft zu verschiedenen Teilen des Aktuators geleitet werden. Beispielsweise kann in einem doppeltwirkenden pneumatischen Stellantrieb das Magnetventil dazu verwendet werden, einer Seite des Kolbens Luft zuzuführen und gleichzeitig die Luft von der anderen Seite abzulassen. Dadurch entsteht am Kolben ein Differenzdruck, der ihn in die gewünschte Richtung bewegt.
2. Richtungssteuerung
Magnetventile können auch zur Steuerung der Bewegungsrichtung des pneumatischen Aktuators verwendet werden. Bei einem einfachwirkenden Aktuator kann das Magnetventil verwendet werden, um dem Aktuator Luft zuzuführen, um den Kolben auszufahren, und dann die Luft abzulassen, damit der Kolben unter dem Einfluss einer Feder einfahren kann. Bei einem doppeltwirkenden Aktuator kann das Magnetventil die Richtung des Luftstroms ändern, um den Kolben hin und her zu bewegen.
3. Ein-Aus-Steuerung
Magnetventile bieten eine effiziente Möglichkeit, den pneumatischen Antrieb ein- und auszuschalten. Wenn das elektrische Signal an das Magnetventil angelegt wird, öffnet es sich, sodass Druckluft in den Aktuator strömen und den Betrieb starten kann. Wenn das Signal entfernt wird, schließt das Ventil, stoppt den Luftstrom und stoppt die Bewegung des Aktuators.
4. Geschwindigkeitskontrolle
Obwohl sie nicht so präzise sind wie einige andere Methoden, können Magnetventile einen Einfluss auf die Geschwindigkeit des pneumatischen Aktuators haben. Durch die Steuerung der Geschwindigkeit, mit der Luft in den Aktuator eindringt oder aus ihm austritt, kann das Magnetventil die Geschwindigkeit der Bewegung des Aktuators beeinflussen. Beispielsweise schränkt eine kleinere Öffnung im Magnetventil den Luftstrom ein, was zu einer langsameren Bewegung des Aktuators führt.
Unsere pneumatischen Antriebe
Als Lieferant pneumatischer Stellantriebe bieten wir eine breite Palette hochwertiger pneumatischer Stellantriebe an, um den vielfältigen Anforderungen unserer Kunden gerecht zu werden.
Eines unserer beliebtesten Produkte ist dasHersteller: Einfachwirkender (SR) Scotch-Yoke-Pneumatikantrieb. Dieser Aktuator verfügt über ein einfach wirkendes Design mit einem Scotch-Yoke-Mechanismus, der ein hohes Drehmoment und zuverlässige Leistung bietet. Es eignet sich für Anwendungen, bei denen eine einfache und kostengünstige Lösung erforderlich ist.
Wir haben auch dieGeeignet für Gabelantriebe mit großem Ventil und hoher Ansprechgeschwindigkeit. Dieser Antrieb ist speziell für große Ventile konzipiert und bietet eine hohe Reaktionsgeschwindigkeit. Es kann große Ventile schnell öffnen oder schließen und sorgt so für einen effizienten Betrieb in industriellen Prozessen.

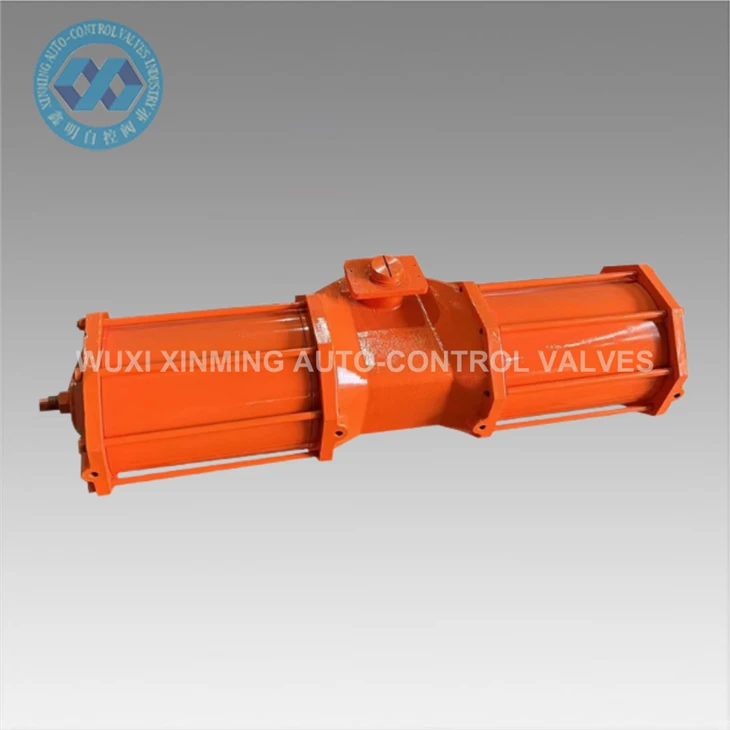

Ein weiteres Produkt ist dasHersteller Direktvertrieb Pneumatikantrieb mit großem Drehmoment und großem Ventilgabeltyp. Dieser Aktuator bietet ein großes Drehmoment und eignet sich daher ideal für Anwendungen, bei denen große Ventile betätigt werden müssen. Durch den Direktvertrieb beim Hersteller können Kunden qualitativ hochwertige Produkte zu wettbewerbsfähigen Preisen erhalten.
Bedeutung der Wahl des richtigen Magnetventils für pneumatische Antriebe
Die Auswahl des geeigneten Magnetventils für ein pneumatisches Antriebssystem ist von entscheidender Bedeutung. Größe, Durchflussrate und Ansprechzeit des Ventils sollten den Anforderungen des Stellantriebs entsprechen. Ein zu kleines Ventil ist möglicherweise nicht in der Lage, dem Aktuator genügend Luft zuzuführen, was zu einer langsamen oder unvollständigen Bewegung führt. Andererseits kann ein zu großes Ventil zu einem übermäßigen Luftverbrauch und höheren Betriebskosten führen.
Abschluss
Zusammenfassend lässt sich sagen, dass das Magnetventil ein wesentlicher Bestandteil eines pneumatischen Antriebssystems ist. Es spielt eine entscheidende Rolle bei der Steuerung des Flusses, der Richtung und der Geschwindigkeit der Bewegung des Aktuators. Als Zulieferer pneumatischer Antriebe sind wir uns der Bedeutung dieser Komponenten bewusst und bieten eine Reihe hochwertiger Produkte an, um den Anforderungen unserer Kunden gerecht zu werden.
Wenn Sie auf dem Markt für pneumatische Stellantriebe tätig sind oder weitere Informationen zu Magnetventilen in pneumatischen Stellantriebssystemen benötigen, laden wir Sie ein, uns für die Beschaffung und weitere Gespräche zu kontaktieren. Unser Expertenteam unterstützt Sie gerne dabei, die richtigen Lösungen für Ihre spezifischen Anwendungen zu finden.
