Welche Kraftabgabe hat ein pneumatischer Aktor?

Wenn es um industrielle Automatisierungs- und Steuerungssysteme geht, sind pneumatische Aktuatoren eine Eckpfeilertechnologie. Als vertrauenswürdiger Lieferant pneumatischer Aktuatoren werde ich oft nach der Kraftabgabe dieser bemerkenswerten Geräte gefragt. Das Verständnis der Kraftabgabe eines pneumatischen Aktuators ist entscheidend, um sicherzustellen, dass er seine beabsichtigte Funktion in einem breiten Anwendungsspektrum effektiv und sicher erfüllen kann.

Die Grundlagen pneumatischer Aktuatoren

Bevor wir uns mit der Kraftabgabe befassen, werfen wir einen kurzen Blick darauf, was ein pneumatischer Aktuator ist. Ein pneumatischer Antrieb ist ein Gerät, das Druckluftenergie in mechanische Bewegung umwandelt. Es besteht typischerweise aus einem Zylinder, einem Kolben und Ventilen. Wenn Druckluft in eine Seite des Kolbens eingeleitet wird, entsteht Druck, der den Kolben in Bewegung versetzt und je nach Ausführung des Aktuators eine lineare oder rotierende Bewegung erzeugt.

Aufgrund ihrer Einfachheit, Zuverlässigkeit und Kosteneffizienz werden pneumatische Aktuatoren häufig in verschiedenen Branchen eingesetzt, darunter in der Fertigung, im Automobilbau, in der Lebensmittelverarbeitung und in der Pharmaindustrie. Sie finden sich in Anwendungen wie dem Öffnen und Schließen von Ventilen, dem Bewegen von Förderbändern und dem Bedienen von Roboterarmen.

Faktoren, die die Kraftabgabe pneumatischer Aktuatoren beeinflussen

Die Kraftabgabe eines pneumatischen Aktuators wird von mehreren Schlüsselfaktoren bestimmt:

Luftdruck

Der wichtigste Faktor, der die Kraftabgabe beeinflusst, ist der auf den Aktuator ausgeübte Luftdruck. Nach dem Gesetz von Pascal ist die auf den Kolben eines pneumatischen Aktuators ausgeübte Kraft direkt proportional zum Druck der Druckluft und zur Querschnittsfläche des Kolbens. Mathematisch lautet die Formel für die Kraft (F) in einem linear wirkenden pneumatischen Aktuator F = P × A, wobei P der Luftdruck und A die Querschnittsfläche des Kolbens ist.

Wenn wir zum Beispiel einen pneumatischen Aktuator mit einem Kolbendurchmesser von 50 mm haben (was eine Querschnittsfläche (A=\pi\times(\frac{50}{2})^2=\frac{\pi\times25^2}{1000^2}\ m^2\ca. 0,00196\ m^2) ergibt) und der angelegte Luftdruck 6 bar (600.000 Pa) beträgt, kann die Kraftabgabe wie folgt berechnet werden (F = 600000\times0,00196 = 1176\ N).

Als Lieferant bieten wir pneumatische Antriebe an, die in verschiedenen Druckbereichen arbeiten können. Hochdruckanwendungen erfordern möglicherweise Aktuatoren, die speziell für den Umgang mit erhöhten Drücken ausgelegt sind, um eine optimale Kraftabgabe und Sicherheit zu gewährleisten. Sie finden unsereVollständige Winkelbereichseinstellung, pneumatischer 180-Grad-Antrieb, das für verschiedene Druckszenarien geeignet ist und eine zuverlässige Kraftabgabe für Winkeleinstellungsaufgaben liefern kann.

Kolbenbereich

Wie in der Formel oben erwähnt, spielt auch die Querschnittsfläche des Kolbens eine entscheidende Rolle bei der Bestimmung der Kraftabgabe. Eine größere Kolbenfläche führt bei gleichem Luftdruck zu einer größeren Kraftabgabe. Aktuatoren mit größeren Kolben werden häufig in Anwendungen eingesetzt, die eine hohe Kraftabgabe erfordern, wie beispielsweise schwere Industriemaschinen.

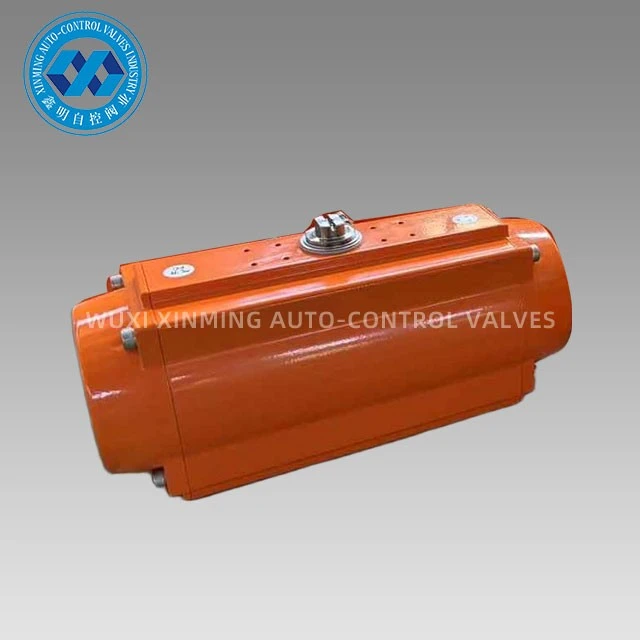

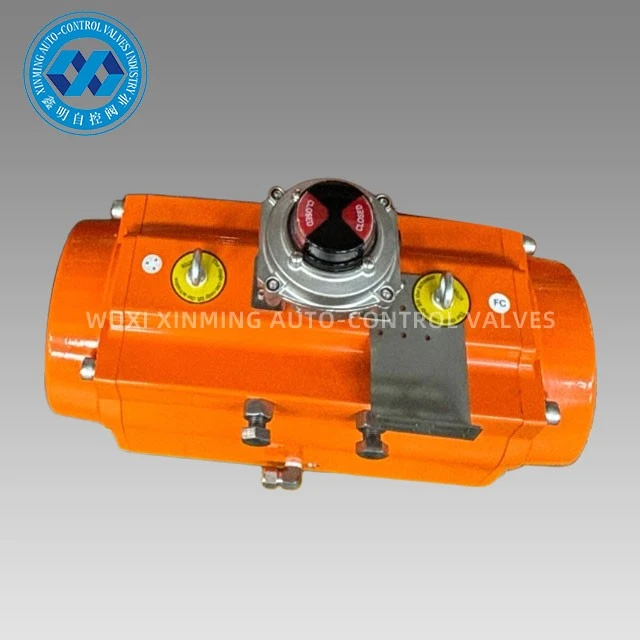

Bei einigen Anwendungen kann es zu Platzbeschränkungen kommen, die die Größe des Kolbens begrenzen. In solchen Fällen können wir kleinere Aktuatoren mit optimiertem Design empfehlen, um die erforderliche Kraftabgabe innerhalb des gegebenen Raums zu erreichen. UnserLuftbetriebener AktuatorDie Serie bietet eine Vielzahl von Kolbengrößen und -konfigurationen, um unterschiedlichen Anwendungsanforderungen gerecht zu werden.

Reibung und Effizienz

Reibung innerhalb des Aktuators kann die wirksame Kraftabgabe verringern. Zwischen dem Kolben und der Zylinderwand, in den Dichtungen und in den beweglichen Teilen des Aktuators kann Reibung auftreten. Um die Reibung zu minimieren, sind hochwertige Materialien und eine präzise Fertigung unerlässlich.

Der Wirkungsgrad des Aktuators beeinflusst auch die Kraftabgabe. Ein weniger effizienter Aktuator verschwendet einen Teil der Energie aus der Druckluft, was zu einer geringeren Kraftabgabe als erwartet führt. UnserZuverlässige und langlebige pneumatische Aktuatorensind mit fortschrittlicher Technik und hochwertigen Komponenten entwickelt, um die Reibung zu minimieren und die Effizienz zu maximieren, um sicherzustellen, dass Sie den verfügbaren Luftdruck optimal nutzen.

Berechnung der Kraftabgabe für verschiedene Arten pneumatischer Aktuatoren

Lineare pneumatische Aktuatoren

Wie bereits beschrieben, wird die Kraftabgabe eines pneumatischen Linearantriebs anhand der Formel (F = P\times A) berechnet. Die Richtung der Kraft verläuft entlang der Achse der Kolbenbewegung. Bei der Auswahl eines Linearantriebs ist es wichtig, nicht nur die erforderliche Kraft zu berücksichtigen, sondern auch die Hublänge, also die Strecke, die der Kolben zurücklegen kann.

Rotierende pneumatische Aktuatoren

Bei pneumatischen Drehantrieben wird die Leistung typischerweise als Drehmoment gemessen. Drehmoment ist die Rotationskraft, die ein Objekt in Rotation versetzt. Die Drehmomentabgabe eines pneumatischen Drehantriebs hängt vom Luftdruck, dem effektiven Radius des rotierenden Teils des Stellantriebs und der mechanischen Konstruktion des Stellantriebs ab.

Die Formel für das Drehmoment (T) lautet (T = F\times r), wobei F die Kraft ist, die senkrecht zum Radius r wirkt. Bei einem pneumatischen Drehantrieb wird die Kraft durch die druckgetriebene Bewegung der internen Komponenten erzeugt, und der Radius hängt von der Konstruktion des Drehmechanismus des Stellantriebs ab.

Bedeutung der genauen Bestimmung der Kraftabgabe

Die genaue Bestimmung der Kraftabgabe eines pneumatischen Aktuators ist aus mehreren Gründen unerlässlich. Erstens stellt es sicher, dass der Aktor seine vorgesehene Aufgabe erfüllen kann. Wenn beispielsweise bei einer Ventilöffnungsanwendung die Kraftabgabe des Aktuators zu gering ist, öffnet sich das Ventil möglicherweise nicht vollständig, was zu einem verringerten Durchfluss oder einer Fehlfunktion führt.

Zweitens hilft es bei der Auswahl des richtigen Aktuators für die Anwendung. Eine Überdimensionierung des Stellantriebs kann zu höheren Kosten führen, sowohl im Hinblick auf den Anschaffungspreis als auch auf den Energieverbrauch für den Betrieb des Stellantriebs. Eine Unterdimensionierung hingegen kann zu vorzeitigem Verschleiß und Ausfall des Aktuators führen.

Anforderungen an Anwendungen und Kraftausgabe

Unterschiedliche Anwendungen haben unterschiedliche Anforderungen an die Kraftabgabe. In der Automobilindustrie werden pneumatische Aktuatoren in Montagelinien zum Beispiel zum Anziehen von Schrauben eingesetzt. Diese Anwendungen erfordern typischerweise eine relativ hohe Kraftabgabe, um eine ordnungsgemäße Befestigung zu gewährleisten.

In der Lebensmittel- und Getränkeindustrie werden pneumatische Antriebe beispielsweise zum Öffnen und Schließen von Verpackungsmaschinen eingesetzt. Der Kraftbedarf bei diesen Anwendungen ist in der Regel geringer, Präzision und Zuverlässigkeit sind jedoch entscheidend, um Produktqualität und -sicherheit zu gewährleisten.

Unsere Rolle als Lieferant pneumatischer Aktuatoren

Als Lieferant von pneumatischen Aktuatoren wissen wir, wie wichtig es ist, unseren Kunden genaue Informationen zur Kraftabgabe zur Verfügung zu stellen. Wir bieten ein umfassendes Sortiment an pneumatischen Aktuatoren an, die jeweils sorgfältig entwickelt und getestet wurden, um spezifische Anforderungen an die Kraftabgabe zu erfüllen.

Unser Expertenteam kann Sie bei der Auswahl des richtigen Aktuators für Ihre Anwendung unterstützen. Wir berücksichtigen Faktoren wie die erforderliche Kraftabgabe, die Hublänge, die Betriebsumgebung und das Budget, um das am besten geeignete Produkt zu empfehlen.

Wenn Sie gerade dabei sind, einen pneumatischen Antrieb für Ihr Projekt auszuwählen, empfehlen wir Ihnen, uns für weitere Gespräche zu kontaktieren. Wir sind bestrebt, qualitativ hochwertige Produkte und exzellenten Kundenservice bereitzustellen, um Sie beim Erreichen Ihrer Automatisierungsziele zu unterstützen. Ob Sie ein benötigenVollständige Winkelbereichseinstellung, pneumatischer 180-Grad-Antrieb, einLuftbetriebener Aktuator, oder einZuverlässige und langlebige pneumatische Aktuatoren, unser Team ist hier, um Sie bei jedem Schritt zu unterstützen.

Referenzen

• „Pneumatic Systems Handbook“, von Peter Nachtwey
• „Industrielle Automatisierung: Prinzipien und Anwendungen“, von Patrick W. Tretter
