Wenn es um Flüssigkeitskontrollsysteme geht, sind Schmetterlingsventile aufgrund ihrer Einfachheit, Kosten - Effektivität und effizienter Betrieb eine beliebte Wahl. Zwei übliche Arten von Schmetterlingsventilen sind der Typ und den Wafer - Typ. Als Lieferant von Butterfly Ventil habe ich umfangreiche Erfahrungen mit beiden Typen gesetzt und ihre Unterschiede, Vorteile und Anwendungen verstanden. In diesem Blog werde ich mich mit den wichtigsten Unterschiede zwischen Lug - Typ und Wafer - Type Schmetterlingsventilen befassen, um Ihnen dabei zu helfen, eine fundierte Entscheidung für Ihre spezifischen Bedürfnisse zu treffen.
Strukturelles Design
Der offensichtlichste Unterschied zwischen dem Typ - Typ und Wafer - Typ Butterfly Ventile liegt in ihrem strukturellen Design. Ein Wafer -Typ -Schmetterlingsventil ist so ausgelegt, dass sie zwischen zwei Flanschen installiert werden. Es hat eine relativ einfache Struktur mit einem dünnen Körper, der enger zwischen den Flanschen der Rohrleitung passt. Das Ventil wird von den Schrauben an Ort und Stelle gehalten, die durch die Flansche zu beiden Seiten durchlaufen, die den Ventilkörper zwischen sich komprimieren. Dieses Design macht Wafer - Typventile kompakt und leicht, ideal für Anwendungen, in denen der Platz begrenzt ist.
Andererseits verfügt ein Typ mit einem Butterfly -Ventil mit lätschem - um den Umfang um Gewindekasten. Diese Laschen haben Löcher, durch die Schrauben eingeführt werden können. Im Gegensatz zu Wafer - Typ Ventilen, Lug -Typ -Ventilen können in einer Pipeline installiert werden, ohne dass die benachbarten Flansche zusammenschrunen werden müssen. Jedes Ende des Ventils kann unabhängig an einen Flansch verschraubt werden, was eine einfache Isolierung von Abschnitten der Pipeline ermöglicht. Dies ist besonders nützlich in Systemen, bei denen Wartung oder Austausch von Komponenten erforderlich ist, da eine Seite der Pipeline abgeschaltet werden kann, während die andere in Betrieb bleibt.
Installation und Wartung
Die Installation von Wafer - Typ und Lug - Type Schmetterlingsventilen unterscheidet sich ebenfalls erheblich. Wafer - Typventile erfordern eine genaue Ausrichtung der Flansche auf beiden Seiten des Ventils. Da sie sich auf die Kompression zwischen den Flanschen zur Versiegelung verlassen, kann jede Fehlausrichtung zu Leckagen führen. Die Installation umfasst typischerweise das Einsetzen des Ventils zwischen den Flanschen und das Anziehen der Schrauben gleichmäßig, um eine ordnungsgemäße Dichtung zu gewährleisten. Dieser Prozess kann jedoch eine Herausforderung sein, insbesondere in großen Pipelines mit großem Durchmesser, bei denen eine perfekte Ausrichtung schwierig ist.
Lug - Typventile im Gegensatz dazu bieten während der Installation mehr Flexibilität. Die Gewindekasten ermöglichen eine unabhängige Verbindung zu jedem Flansch, wodurch die Bedarfsausrichtung zwischen den beiden Flanschen verringert wird. Dies erleichtert die Installation schneller und einfacher, insbesondere bei Nachrüstprojekten oder Systemen, bei denen die Pipeline -Flansche nicht in perfekter Ausrichtung sind. Darüber hinaus glänzen die Typen, wenn es um die Wartung geht, typen Ventile. Wenn ein Abschnitt der Pipeline gewartet werden muss, können die Schrauben auf einer Seite des Typ -Ventils entfernt werden und isolieren diesen Abschnitt, ohne den Rest des Systems zu beeinflussen. Dies ist bei Wafer -Typ -Ventilen nicht möglich, bei denen die gesamte Pipeline für die Wartung heruntergefahren werden muss.
Versiegelungsleistung
Sowohl der Typ als auch Wafer - Typ Schmetterlingsventile sind so ausgelegt, dass sie eine effektive Versiegelung bieten. Ihre Versiegelungsmechanismen und ihre Leistung können jedoch je nach Anwendung variieren. Wafer - Typventile verlassen sich auf die Kompression zwischen den Flanschen, um ein Siegel zu erzeugen. Der Elastomersitz des Ventils wird gegen die Scheibe komprimiert, wodurch Flüssigkeitsleckage verhindert wird. In Anwendungen mit niedrigem bis mittlerem Druck und Temperatur können die Typ -Ventile zu einer zuverlässigen Versiegelung liefern. Bei hohen Druck- oder hohen Temperaturumgebungen kann jedoch die Druckdichtung beeinträchtigt werden, was zu Leckagen führt.
Lug - Typventile hingegen haben oft einen robusteren Versiegelungsmechanismus. Die unabhängige Verbindung zu jedem Flansch ermöglicht eine bessere Kontrolle über die Kompression des Ventilsitzes. Darüber hinaus sind viele Typen der Typen mit doppelten Offset- oder Dreifach -Offset -Scheiben ausgelegt, die eine engere Siegel ermöglichen, indem die Reibung zwischen der Scheibe und dem Sitz während des Betriebs reduziert wird. Dadurch werden die Typen der Typ -Typen besser für hohe Druck- und hohe Temperaturanwendungen sowie Anwendungen geeignet, bei denen Null -Leckagen erforderlich sind.
Anwendungen
Die Auswahl zwischen einem Lug -Typ - Typ und Wafer -Typ - Typ Schmetterlingsventil hängt häufig von der spezifischen Anwendung ab. Wafer - Typventile werden üblicherweise in Anwendungen verwendet, bei denen Kosten und Raum wichtige Überlegungen sind. Sie werden häufig in Wasseraufbereitungsanlagen, HLK -Systemen und allgemeinen industriellen Rohrleitungen für niedrige und mittelgroße Druckflüssigkeitskontrolle eingesetzt. Ihr kompaktes Design und relativ niedrige Kosten machen sie zu einer attraktiven Option für große Maßnahmen, bei denen mehrere Ventile erforderlich sind.
Lug - Typventile hingegen werden in Anwendungen bevorzugt, bei denen Isolation und Wartung kritisch sind. Sie werden üblicherweise in chemischen Verarbeitungsanlagen, Öl- und Gaspipelines und Stromerzeugungsanlagen eingesetzt. In diesen Branchen ist die Fähigkeit, Abschnitte der Pipeline für die Wartung oder zum Herunterfahren von Notfällen zu isolieren, unerlässlich. Lug - Typventile werden auch in Anwendungen verwendet, bei denen die Pipeline möglicherweise Vibration oder Bewegung unterliegt, da ihre unabhängige Montage eine bessere Stabilität bietet.
Produktempfehlungen

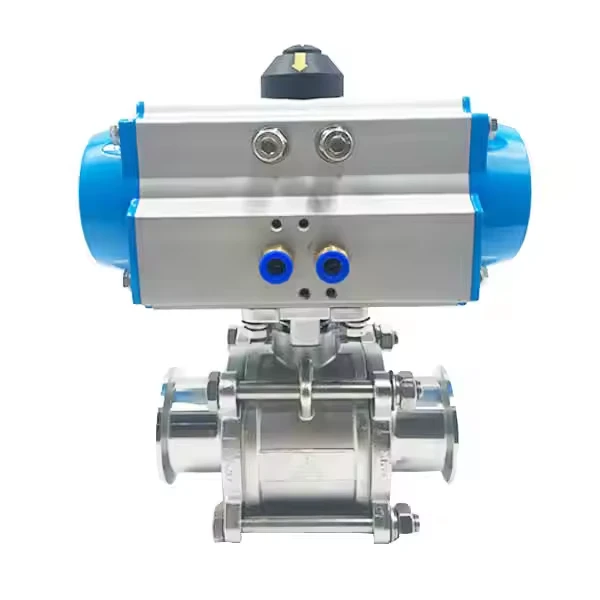

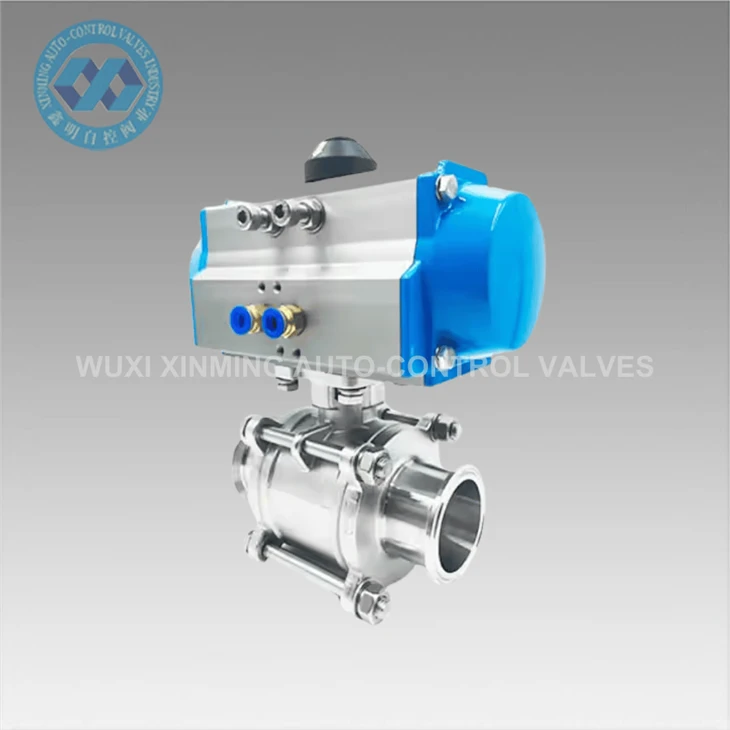

Wenn Sie auf dem Markt für ein Schmetterlingsventil sind, möchte ich einige unserer verwandten Produkte empfehlen. UnserSanitär -Edelstahl 304 Kugelventilist eine gute Wahl für Anwendungen, bei denen Hygiene und Korrosionsbeständigkeit wichtig sind. Es besteht aus hochwertigem Edelstahl 304, wodurch die Haltbarkeit und eine lange Leistung gewährleistet wird.
Für Anwendungen, die eine automatisierte Steuerung erfordern, unsere, unserePneumatik -Sanitär -Schmetterlingsventilist eine ausgezeichnete Option. Es verfügt über einen pneumatischen Aktuator, der eine präzise und zuverlässige Kontrolle des Ventils ermöglicht, wodurch es für die Verwendung von Lebensmitteln und Getränken, pharmazeutische Fertigung und anderen Sanitäranwendungen geeignet ist.
Wenn Sie ein Ventil für hohen Druck und hohe Temperaturanwendungen benötigen, unsere, unsereStabiler und zuverlässiger pneumatischer doppelter exzentrischer Flansch -Schmetterlingsventilist die ideale Wahl. Das doppelte exzentrische Design sorgt für eine enge Versiegelung und reduziert den Verschleiß der Ventilkomponenten, wodurch eine lange Leistung in anspruchsvollen Umgebungen gewährleistet wird.
Abschluss
Zusammenfassend hängt die Auswahl zwischen einem Lug -Typ - Typ und Wafer - Typ Schmetterlingsventil von mehreren Faktoren ab, einschließlich der Installationsanforderungen, der Versiegelungsleistung und der Anwendung. Wafer - Typventile eignen sich für Kosten - empfindlich und räumlich - eingeschränkte Anwendungen, während die Typ -Ventile für Anwendungen besser geeignet sind, bei denen Isolation und Wartung kritisch sind. Als Lieferant von Butterfly Ventil haben wir das Know -how und die Erfahrung, um das richtige Ventil für Ihre spezifischen Anforderungen auszuwählen. Egal, ob Sie nach einem Ventil für ein kleines Maßstab oder eine große industrielle Anwendung skalieren können, wir können Ihnen hochwertige Produkte und einen hervorragenden Kundenservice zur Verfügung stellen.
Wenn Sie mehr über unsere Produkte erfahren oder Hilfe bei der Auswahl des richtigen Ventils für Ihre Bewerbung benötigen, zögern Sie bitte nicht, uns für Beschaffung und Verhandlung zu kontaktieren. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um Ihre Flüssigkeitskontrollanforderungen zu erfüllen.
Referenzen
- Kranventilgruppe. "Schmetterlingsventilhandbuch."
- Emerson Automation Solutions. "Ventilauswahlhandbuch."
- Valmet. "Überblick über die Schmetterlingsventiltechnologie."
