Hallo! Als Lieferant von geschweißten Kugelhähnen werde ich oft nach den Unterschieden zwischen schwimmend gelagerten und zapfengelagerten geschweißten Kugelhähnen gefragt. Deshalb dachte ich, ich schreibe diesen Blog, um es für Sie auf einfache und leicht verständliche Weise aufzuschlüsseln.
Beginnen wir mit den Grundlagen. Ein Kugelhahn ist eine Art Ventil, das eine kugelförmige Scheibe verwendet, um den Flüssigkeitsfluss durch ein Rohr zu steuern. Die Kugel hat in der Mitte ein Loch, und wenn das Ventil geöffnet ist, richtet sich das Loch auf das Rohr aus, sodass die Flüssigkeit hindurchfließen kann. Wenn das Ventil geschlossen ist, wird die Kugel um 90 Grad gedreht und blockiert so den Flüssigkeitsfluss.
Lassen Sie uns nun über die beiden Haupttypen von geschweißten Kugelhähnen sprechen: schwimmend und zapfenmontiert.
Schwimmend geschweißte Kugelhähne
Ein schwimmend geschweißter Kugelhahn ist der gebräuchlichste Kugelhahntyp. Bei dieser Konstruktion ist der Ball nicht fixiert, sondern schwebt frei zwischen den beiden Sitzen. Wenn das Ventil geschlossen ist, drückt der Flüssigkeitsdruck die Kugel gegen den stromabwärtigen Sitz und sorgt so für eine dichte Abdichtung. Der vorgelagerte Sitz bietet nur Halt und trägt nicht wesentlich zur Abdichtung bei.
Einer der Hauptvorteile eines schwimmend geschweißten Kugelhahns ist seine Einfachheit. Im Vergleich zu einem zapfenmontierten Kugelhahn besteht er aus weniger Teilen, was die Herstellung einfacher und kostengünstiger macht. Darüber hinaus verfügt es über ein relativ kompaktes Design, wodurch es sich für Anwendungen mit begrenztem Platzangebot eignet.
Ein weiterer Vorteil ist die hervorragende Dichtleistung. Durch die schwimmende Kugelkonstruktion passt sich das Ventil an Druck- und Temperaturänderungen an und sorgt so für eine dichte Abdichtung auch unter wechselnden Bedingungen. Dies macht es ideal für Anwendungen, bei denen ein hohes Maß an Leckageverhinderung erforderlich ist, beispielsweise in der Öl- und Gasindustrie.
Allerdings weisen schwimmend verschweißte Kugelhähne auch einige Einschränkungen auf. Sie sind im Allgemeinen nicht für Hochdruckanwendungen geeignet, da der Flüssigkeitsdruck zu einer Verformung der Kugel führen kann, was zu einem Verlust der Dichtleistung führt. Sie werden auch nicht für Ventile mit großem Durchmesser empfohlen, da das Gewicht der Kugel dazu führen kann, dass diese durchhängt, was wiederum die Dichtigkeit beeinträchtigt.
Wenn Sie an unseren schwimmend geschweißten Kugelhähnen oder anderen Arten von Kugelhähnen wie dem interessiert sind1 x Kugelhahn mit GewindeFür weitere Informationen können Sie sich gerne an uns wenden.
Geschweißte Kugelhähne mit Zapfenmontage
Ein zapfengelagerter geschweißter Kugelhahn hingegen weist eine andere Konstruktion auf. Bei diesem Ventiltyp wird die Kugel von Zapfen getragen, das sind kleine Wellen, die sich oben und unten an der Kugel befinden. Die Zapfen ermöglichen eine freie Drehung der Kugel und halten sie gleichzeitig an Ort und Stelle.
Der Hauptvorteil eines zapfenmontierten geschweißten Kugelhahns besteht darin, dass er für Anwendungen mit hohem Druck und großem Durchmesser geeignet ist. Die Zapfenstütze reduziert die Belastung der Sitze und verhindert, dass sich die Kugel unter hohem Druck verformt. Dadurch eignet es sich für Anwendungen in der Öl- und Gasindustrie, wo Hochdruckleitungen üblich sind.
Ein weiterer Vorteil ist die verbesserte Haltbarkeit. Die Zapfenstütze trägt dazu bei, die Last gleichmäßig auf die Kugel und die Sitze zu verteilen und so den Verschleiß zu reduzieren. Dies führt zu einer längeren Lebensdauer des Ventils, wodurch Sie auf lange Sicht Geld sparen können.
Allerdings sind zapfenmontierte geschweißte Kugelhähne im Vergleich zu schwimmenden Kugelhähnen komplexer und teurer in der Herstellung. Sie haben außerdem eine größere Stellfläche, was möglicherweise nicht für Anwendungen mit begrenztem Platzangebot geeignet ist.

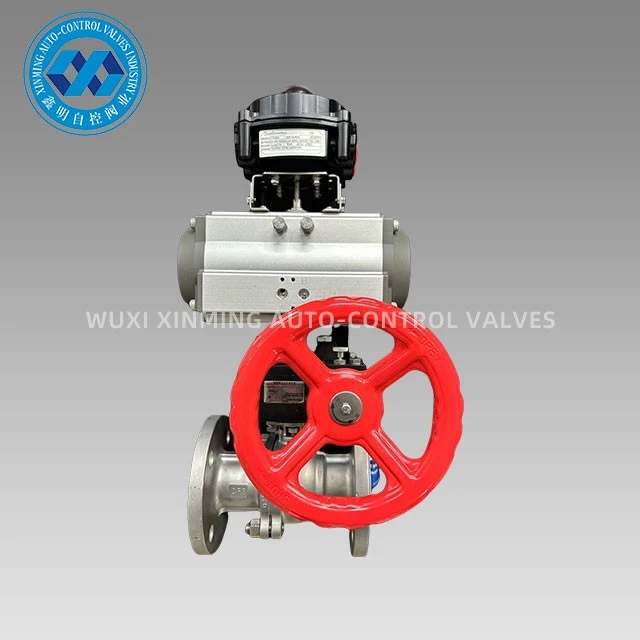

Wenn Sie einen zapfenmontierten geschweißten Kugelhahn für Ihre Hochdruckanwendung benötigen oder an unserem interessiert sindExplosionsgeschützter pneumatischer KugelhahnoderPneumatischer Kugelhahn, zögern Sie nicht, uns zu kontaktieren.
Hauptunterschiede
Nachdem wir nun die grundlegenden Merkmale schwimmender und zapfenmontierter geschweißter Kugelhähne besprochen haben, fassen wir die wichtigsten Unterschiede zwischen den beiden zusammen:
- Design: Der Hauptunterschied liegt in der Art und Weise, wie der Ball unterstützt wird. Bei einem schwimmenden Kugelhahn kann die Kugel frei zwischen den Sitzen schwimmen, während bei einem zapfenmontierten Kugelhahn die Kugel von Zapfen getragen wird.
- Druckstufe: Schwimmende Kugelhähne eignen sich im Allgemeinen für Anwendungen mit niedrigem bis mittlerem Druck, während zapfenmontierte Kugelhähne für Hochdruckanwendungen geeignet sind.
- Größe: Schwimmende Kugelhähne werden häufiger für Ventile mit kleinem bis mittlerem Durchmesser verwendet, während zapfenmontierte Kugelhähne für Ventile mit großem Durchmesser bevorzugt werden.
- Dichtungsleistung: Beide Arten von Ventilen bieten eine gute Dichtleistung, der schwimmende Kugelhahn verlässt sich jedoch mehr auf den Flüssigkeitsdruck, um eine Dichtung zu erzeugen, während der zapfenmontierte Kugelhahn über einen stabileren Dichtungsmechanismus verfügt.
- Kosten: Schwimmende Kugelhähne sind im Vergleich zu zapfenmontierten Kugelhähnen im Allgemeinen günstiger in der Herstellung und Anschaffung.
Welches sollten Sie wählen?
Die Wahl zwischen einem schwimmenden und einem zapfenmontierten geschweißten Kugelhahn hängt von mehreren Faktoren ab, darunter dem Druck und der Temperatur der Anwendung, der Größe des Ventils und dem Budget.
Wenn Sie an einer Anwendung mit niedrigem bis mittlerem Druck und einem Ventil mit kleinem bis mittlerem Durchmesser arbeiten und die Kosten eine große Rolle spielen, ist ein schwimmend geschweißter Kugelhahn möglicherweise die beste Wahl. Es bietet eine gute Dichtungsleistung zu relativ geringen Kosten.
Wenn Sie es hingegen mit Hochdruckanwendungen und großen Durchmessern zu tun haben, ist ein geschweißter Kugelhahn mit Zapfenmontage die richtige Wahl. Es hält dem hohen Druck stand und bietet eine langlebigere und zuverlässigere Lösung.
Wir sind hier, um Ihnen zu helfen, die richtige Wahl für Ihre spezifische Anwendung zu treffen. Ganz gleich, ob Sie einen schwimmend gelagerten oder zapfengelagerten geschweißten Kugelhahn oder einen anderen Kugelhahntyp aus unserem Sortiment benötigen, wir bieten Ihnen die kompetente Beratung und qualitativ hochwertige Produkte, die Sie benötigen. Kontaktieren Sie uns einfach und wir beginnen mit der Beschaffungsdiskussion.
