Wenn es um industrielle Flüssigkeitskontrollsysteme geht, spielen pneumatische Kugelhähne eine entscheidende Rolle bei der Regulierung des Flusses verschiedener Medien. Als vertrauenswürdiger Lieferant von pneumatischen Kugelhähnen wissen wir, wie wichtig es ist, unseren Kunden fundierte Kenntnisse über verschiedene Arten von pneumatischen Kugelhähnen zu vermitteln. In diesem Blog werden wir die Unterschiede zwischen direktwirkenden und vorgesteuerten pneumatischen Kugelhähnen untersuchen.
1. Grundlegende Arbeitsprinzipien
Direktwirkendes pneumatisches Kugelventil
Ein direkt wirkender pneumatischer Kugelhahn funktioniert nach einem relativ einfachen Prinzip. Das Ventil wird direkt durch den am Antrieb anliegenden Luftdruck betätigt. Wenn Luftdruck in die Aktuatorkammer eingeleitet wird, übt dieser eine Kraft auf den Kolben oder die Membran im Aktuator aus. Diese Kraft bewirkt dann, dass sich die Kugel im Inneren des Ventils dreht und das Ventil öffnet oder schließt.
Durch die einfache Bedienung eignet es sich für Anwendungen, bei denen eine schnelle und direkte Steuerung erforderlich ist. Beispielsweise können in kleinen industriellen Prozessen oder Laboreinrichtungen direkt wirkende pneumatische Kugelhähne verwendet werden, um den Fluss von Flüssigkeiten oder Gasen durch einen einfachen Ein-Aus-Vorgang zu steuern.
Vorgesteuerter pneumatischer Kugelhahn
Ein pilotgesteuerter pneumatischer Kugelhahn hingegen verwendet ein Pilotventil zur Steuerung des Hauptventils. Das Pilotventil ist ein kleineres Ventil, das den Luftdruck reguliert, der auf den Aktuator des Hauptkugelhahns ausgeübt wird. Wenn das Pilotventil aktiviert ist, lässt es Luft in den Aktuator des Hauptventils hinein oder aus diesem heraus strömen, wodurch die Kugel rotiert.
Dieser Ventiltyp wird häufig in Anwendungen eingesetzt, bei denen zum Betätigen des Ventils eine große Kraft erforderlich ist. Das Pilotventil kann eine präzisere und effizientere Möglichkeit zur Steuerung des Hauptventils bieten, insbesondere bei Hochdruckanwendungen oder Anwendungen mit großem Durchmesser.
2. Strukturelle Unterschiede
Direktwirkendes pneumatisches Kugelventil
Der Aufbau eines direkt wirkenden pneumatischen Kugelhahns ist relativ einfach. Es besteht typischerweise aus einer Kugel, einem Schaft, einem Aktuator und einem Ventilkörper. Der Aktuator ist direkt mit dem Schaft verbunden, der wiederum mit der Kugel verbunden ist. Wenn der Aktuator ein Luftsignal empfängt, dreht er die Kugel direkt, um das Ventil zu öffnen oder zu schließen.
Die Einfachheit des Aufbaus bedeutet auch, dass weniger Komponenten erforderlich sind, was zu einem geringeren Wartungsaufwand und einer kompakteren Bauweise führen kann. Dies macht es zu einer beliebten Wahl für Anwendungen, bei denen der Platz begrenzt ist.
Vorgesteuerter pneumatischer Kugelhahn
Ein vorgesteuerter pneumatischer Kugelhahn hat einen komplexeren Aufbau. Zusätzlich zu den Hauptventilkomponenten (Kugel, Schaft und Ventilkörper) umfasst es auch ein Pilotventil. Das Pilotventil ist normalerweise ein kleines, magnetbetätigtes Ventil, das den Luftstrom zum Aktuator des Hauptventils steuert.
Das Vorhandensein des Pilotventils bietet eine zusätzliche Steuerungsebene, bedeutet aber auch, dass mehr Komponenten potenziell ausfallen können. Bei ordnungsgemäßer Wartung kann die Zuverlässigkeit eines vorgesteuerten pneumatischen Kugelhahns jedoch sehr hoch sein.
3. Leistungsmerkmale
Durchflusskapazität
Direktwirkende pneumatische Kugelhähne haben im Allgemeinen eine geringere Durchflusskapazität im Vergleich zu vorgesteuerten Ventilen. Dies liegt daran, dass das direkt wirkende Ventil durch die Größe und Kraft des Aktuators begrenzt ist. Im Gegensatz dazu können pilotgesteuerte Ventile für größere Durchflussraten ausgelegt werden, da das Pilotventil das Hauptventil effektiver steuern kann und so eine größere Öffnung der Kugel ermöglicht.
Druckstufe
Vorgesteuerte pneumatische Kugelhähne eignen sich häufig besser für Hochdruckanwendungen. Das Pilotventil kann die nötige Kraft bereitstellen, um das Hauptventil gegen hohe Drücke zu betätigen. Direkt wirkende Ventile hingegen funktionieren aufgrund der Einschränkungen des Aktuators möglicherweise nur schwer bei sehr hohen Drücken.
Ansprechzeit
Direkt wirkende pneumatische Kugelhähne haben normalerweise eine schnellere Reaktionszeit. Da kein Zwischensteuerventil vorhanden ist, kann das Ventil öffnen oder schließen, sobald der Luftdruck am Antrieb anliegt. Vorgesteuerte Ventile können aufgrund der Zeit, die das Vorsteuerventil zum Öffnen oder Schließen und zum Einwirken des Luftdrucks auf den Hauptventilantrieb benötigt, eine etwas langsamere Reaktionszeit haben.
4. Anwendungsszenarien
Direktwirkendes pneumatisches Kugelventil
Diese Ventile werden häufig in Anwendungen eingesetzt, bei denen eine schnelle und einfache Ein-/Aus-Steuerung erforderlich ist. Beispielsweise können in kleinen Wasseraufbereitungsanlagen direkt wirkende pneumatische Kugelhähne verwendet werden, um den Wasserfluss in verschiedenen Phasen des Aufbereitungsprozesses zu steuern. Sie eignen sich auch für Anwendungen in der Lebensmittel- und Getränkeindustrie, wo die Ventile leicht zu reinigen und zu warten sind.
Vorgesteuerter pneumatischer Kugelhahn
Vorgesteuerte pneumatische Kugelhähne eignen sich ideal für großtechnische Industrieanwendungen wie chemische Verarbeitungsanlagen und Ölraffinerien. Bei diesen Anwendungen ist häufig eine Steuerung hoher Drücke und großer Durchflussraten erforderlich. Das vorgesteuerte Ventil kann diese anspruchsvollen Bedingungen effektiver bewältigen als ein direkt wirkendes Ventil.
5. Kostenüberlegungen
Direktwirkendes pneumatisches Kugelventil
Direkt wirkende pneumatische Kugelhähne sind im Allgemeinen kostengünstiger als vorgesteuerte Ventile. Dies liegt an ihrem einfacheren Aufbau und weniger Bauteilen. Sie sind eine kostengünstige Lösung für Anwendungen, bei denen die Anforderungen nicht sehr hoch sind.
Vorgesteuerter pneumatischer Kugelhahn
Pilotgesteuerte pneumatische Kugelhähne sind aufgrund ihres komplexeren Aufbaus und der zusätzlichen Komponenten teurer. Bei Anwendungen, bei denen hohe Leistung und hohe Zuverlässigkeit erforderlich sind, können die höheren Kosten jedoch gerechtfertigt sein.
6. Unser Produktangebot

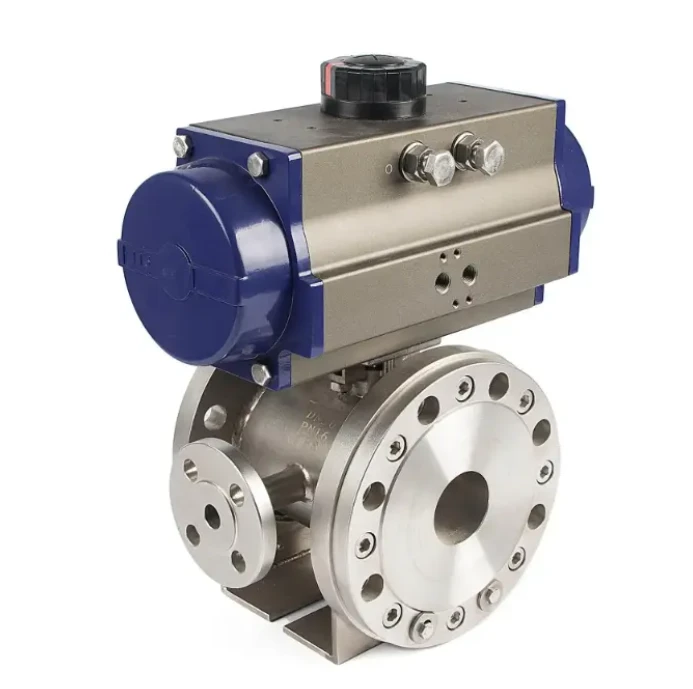

Als Lieferant von pneumatischen Kugelhähnen bieten wir eine breite Palette sowohl direktwirkender als auch vorgesteuerter pneumatischer Kugelhähne an. UnserPneumatischer KugelhahnProdukte sind so konzipiert, dass sie den vielfältigen Bedürfnissen unserer Kunden gerecht werden. Wir bieten auchPVC-KugelhahnOptionen für Anwendungen, bei denen Korrosionsbeständigkeit wichtig ist. Darüber hinaus ist unserSchwimmender, ummantelter Kugelhahn aus Edelstahl mit Flansch für Feingussist für Hochtemperatur- und Hochdruckanwendungen geeignet.
7. Fazit und Aufruf zum Handeln
Zusammenfassend lässt sich sagen, dass das Verständnis der Unterschiede zwischen direktwirkenden und vorgesteuerten pneumatischen Kugelhähnen für die Auswahl des richtigen Ventils für Ihre spezifische Anwendung von entscheidender Bedeutung ist. Ganz gleich, ob Sie eine einfache und kostengünstige Lösung oder ein Hochleistungsventil für anspruchsvolle Industrieanwendungen benötigen, wir verfügen über das Fachwissen und die Produkte, um Ihre Anforderungen zu erfüllen.
Wenn Sie mehr über unsere pneumatischen Kugelhähne erfahren möchten oder einen Kauf tätigen möchten, empfehlen wir Ihnen, sich für ein ausführliches Gespräch an uns zu wenden. Unser Expertenteam unterstützt Sie gerne bei der Auswahl des am besten geeigneten Ventils für Ihr Projekt.
