Hallo! Als Lieferant von WCB -Schmetterlingsventilen werde ich häufig nach den Installationsanforderungen für diese Ventile in einer Pipeline gefragt. Also dachte ich, ich würde einige Erkenntnisse teilen, um Ihnen zu helfen.
Lassen Sie uns zunächst darüber sprechen, was ein WCB -Schmetterlingsventil ist. Es handelt sich um eine Art Viertel -Ventil, das eine Scheibe verwendet, um den Flüssigkeitsfluss in einer Rohrleitung zu steuern. Der WCB -Teil bezieht sich auf das Material des Ventilkörpers, der eine Art Kohlenstoffstahl ist, das für seine Festigkeit und Haltbarkeit bekannt ist.
Pipeline -Vorbereitung
Vor der Installation eines WCB -Schmetterlingsventils muss die Pipeline ordnungsgemäß zubereitet werden. Die Pipeline sollte sauber und frei von Schmutz, Rost oder Schmutz sein. Fremde Partikel in der Rohrleitung können die Ventilscheibe oder die Versiegelungsfläche beschädigen und zu Lecks oder einem unsachgemäßen Betrieb führen. Sie können einen Rohrreiniger oder eine hohe Druckluft -Explosion verwenden, um die Innenseite der Rohrleitung zu reinigen.
Die Pipeline muss auch auf die richtige Länge geschnitten werden. Stellen Sie sicher, dass die Enden der Pipeline quadratisch und glatt sind. Wenn die Enden nicht quadratisch sind, kann dies während der Ventilinstallation zu einer Fehlausrichtung führen, die die Leistung des Ventils beeinträchtigt. Sie können einen Rohrschneider oder eine Säge verwenden, um die Pipeline zu schneiden, und dann eine Datei zum Glätten der Kanten.
Ventilprüfung
Sobald die Pipeline fertig ist, ist es Zeit, das WCB -Schmetterlingsventil zu inspizieren. Überprüfen Sie das Ventil auf sichtbare Schäden wie Risse, Dellen oder Kratzer am Ventilkörper oder der Scheibe. Stellen Sie außerdem sicher, dass sich der Ventilstamm ohne Bindung reibungslos dreht. Wenn Sie Probleme bemerken, wenden Sie sich sofort an den Hersteller oder Lieferanten.
Sie sollten auch die Dichtflächen des Ventils überprüfen. Die Dichtungen sind entscheidend, um Lecks zu verhindern. Suchen Sie nach Anzeichen von Verschleiß oder Schäden an den Dichtungen. Wenn die Dichtungen beschädigt sind, müssen sie vor der Installation ersetzt werden.
Installationsort
Die Auswahl des richtigen Installationsortes ist wichtig. Das Ventil sollte an einem Ort installiert werden, an dem es für Wartung und Betrieb einfach zugänglich ist. Vermeiden Sie es, das Ventil in Bereichen zu installieren, die anfällig für Überschwemmungen sind oder bei denen es extremen Temperaturen oder korrosiven Substanzen ausgesetzt ist.
Das Ventil sollte auch in einem geraden Abschnitt der Pipeline installiert werden. Dies gewährleistet eine ordnungsgemäße Durchflussverteilung und verringert das Turbulenzenrisiko, was die Leistung des Ventils beeinträchtigen kann. Eine gute Faustregel ist, dass mindestens 5 bis 10 Rohrdurchmesser gerade Rohrmesser stromaufwärts und 2 bis 3 Rohrdurchmesser stromabwärts des Ventils sind.
Montage des Ventils
Stellen Sie beim Montieren des WCB -Schmetterlingsventils sicher, dass es ordnungsgemäß mit der Pipeline ausgerichtet ist. Verwenden Sie bei Bedarf Ausrichtungswerkzeuge, um sicherzustellen, dass das Ventil zentriert und gerade ist. Sie können Schrauben und Dichtungen verwenden, um das Ventil an die Pipeline anzuschließen. Die Schrauben sollten gleichmäßig festgezogen werden, um eine ungleichmäßige Spannung des Ventilkörpers zu vermeiden, was zu Lecks führen kann.
Es ist wichtig, das richtige Drehmoment beim Anziehen der Schrauben zu verwenden. Over - Das Anziehen der Schrauben kann das Ventil oder die Dichtungen schädigen, während sich untereinander anzieht, kann zu Lecks führen. Siehe Anweisungen des Herstellers für die empfohlenen Drehmomentwerte.
Aktuatorinstallation (falls zutreffend)

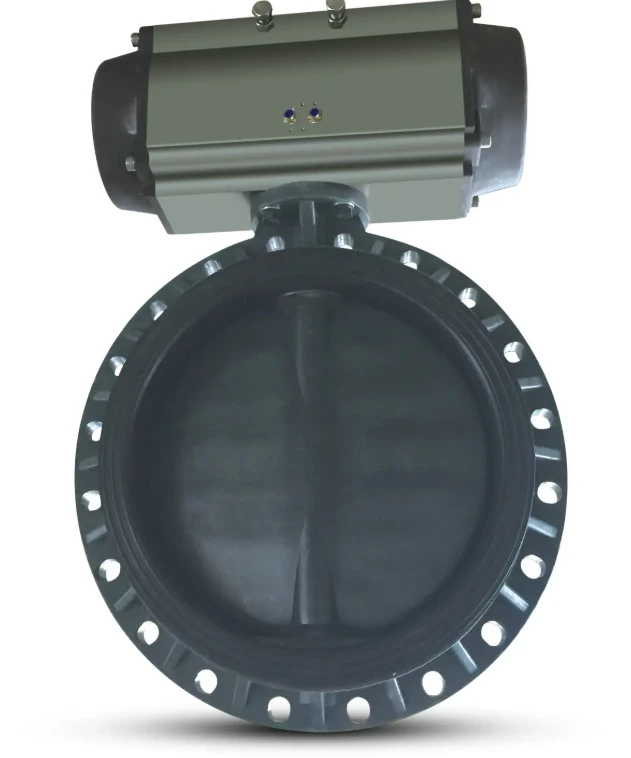

Wenn Ihr WCB -Schmetterlingsventil mit einem Aktuator wie dem ausgestattet istAktuatorkontrolle pneumatisches PVC -SchmetterlingsventilDie ordnungsgemäße Installation des Aktuators ist entscheidend. Der Aktuator sollte sicher am Ventilstamm montiert werden. Stellen Sie sicher, dass der Stellantrieb ordnungsgemäß verkabelt oder gelopt ist (je nachdem, ob es sich um einen elektrischen oder pneumatischen Stellantrieb handelt), und dass alle Verbindungen eng sind.
Testen Sie den Aktuator, um sicherzustellen, dass er reibungslos funktioniert und das Ventil vollständig öffnen und schließen kann. Passen Sie bei Bedarf die Einstellungen der Aktuator ein, um den gewünschten Ventilbetrieb zu erreichen.
Druckprüfung
Nach der Installation des Ventils ist es wichtig, einen Drucktest durchzuführen. Dies hilft, nach Lecks zu überprüfen und sicherzustellen, dass das Ventil ordnungsgemäß funktioniert. Sie können mit einem Druckmessgerät den Druck in der Pipeline überwachen.
Beginnen Sie damit, den Druck in der Pipeline langsam zu erhöhen. Behalten Sie das Ventil und die Verbindungen für Anzeichen von Lecks im Auge. Wenn Sie Lecks bemerken, schalten Sie den Druck sofort aus und ziehen Sie die Schrauben fest oder ersetzen Sie die Dichtungen nach Bedarf.
Kompatibilität mit anderen Komponenten
Das WCB -Schmetterlingsventil sollte mit anderen Komponenten im Pipeline -System kompatibel sein. Zum Beispiel, wenn Sie a verwendenErleichterungsantriebskugel pneumatisches Schmetterlingsventil mit Auskleidung PTFE SealStellen Sie sicher, dass es mit der Art von Flüssigkeit, Druck und Temperatur in der Pipeline kompatibel ist.
Betrachten Sie auch die Flusseigenschaften des Ventils. Das Ventil sollte in der Lage sein, die Durchflussrate und den Druck der Flüssigkeit in der Rohrleitung zu bewältigen, ohne übermäßige Druckabfälle oder Durchflussbeschränkungen zu verursachen.
Weiche Überlegungen zur Versiegelung

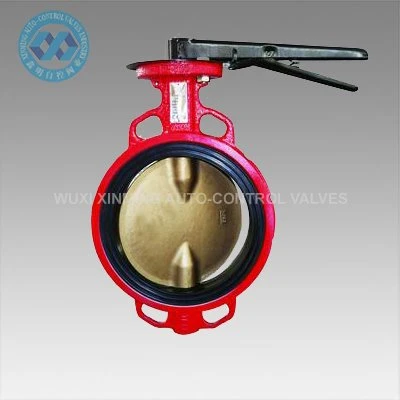

Wenn Sie a verwendenWeich - Dichtungsventil versiegelnEs gibt einige zusätzliche Überlegungen. Weiche Dichtventile reagieren empfindlicher gegenüber Temperatur und chemischer Exposition. Stellen Sie sicher, dass das weiche Dichtungsmaterial mit der Flüssigkeit in der Rohrleitung kompatibel ist.
Seien Sie auch bei der Installation von Soft -Dichtventilen vorsichtig. Vermeiden Sie das Überbleiben - Ziehen Sie die Schrauben an, da dies die weiche Dichtung beschädigen und Lecks verursachen kann.
Wartungszugang
Stellen Sie schließlich sicher, dass das Ventil genügend Platz für die Wartung gibt. Sie müssen in der Lage sein, auf das Ventil zugreifen zu können, um routinemäßige Inspektionen, Reinigung und Austausch von Teilen zu erhalten. Planen Sie voraus und stellen Sie sicher, dass es keine Hindernisse gibt, die den einfachen Zugang zum Ventil verhindern.
Zusammenfassend erfordert die Installation eines WCB -Schmetterlingsventils in einer Pipeline eine sorgfältige Vorbereitung, ordnungsgemäße Installationstechniken und gründliche Tests. Wenn Sie diesen Installationsanforderungen folgen, können Sie sicherstellen, dass Ihr Ventil für lange Zeit reibungslos und effizient funktioniert.
Wenn Sie auf dem Markt für WCB -Schmetterlingsventile sind oder Fragen zu ihrer Installation haben, zögern Sie nicht, sich zu wenden. Wir sind hier, um Ihnen bei all Ihren Ventilanforderungen zu helfen und können Sie bei der Auswahl des richtigen Ventils für Ihre spezifische Anwendung unterstützen. Unabhängig davon, ob Sie ein einfaches Ventil für ein kleines Maßstab oder ein komplexes Ventilsystem für eine industrielle Anwendung benötigen, haben wir Sie abgedeckt. Lassen Sie uns unterhalten und besprechen, wie wir Ihre Anforderungen erfüllen können!
Referenzen
- Ventil -Installationshandbücher
- Pipeline -Design- und Installationsrichtlinien
