Ein Vakuumkugelhahn spielt in jedem Vakuumsystem eine zentrale Rolle. Als Lieferant erstklassiger Vakuum-Kugelhähne verfüge ich über jede Menge praktische Erfahrung und technisches Know-how darüber, was es braucht, damit diese Ventile kompatibel sind und nahtlos in einer Vakuumanlage funktionieren. Lassen Sie uns also gleich loslegen und einen Blick auf die Kompatibilitätsanforderungen werfen.
Materialkompatibilität
Zunächst müssen die bei der Herstellung des Vakuum-Kugelhahns verwendeten Materialien mit der Umgebung des Vakuumsystems harmonieren. Das System kann mit korrosiven Gasen, hochenergetischen Teilchenstrahlen oder extrem niedrigen Temperaturen zu kämpfen haben. Wenn Ihr System beispielsweise korrosive Gase wie Chlor oder Schwefeldioxid fördert, benötigen Sie ein Ventil aus korrosionsbeständigen Materialien. Edelstahl ist hier eine beliebte Wahl. Es ist stark, langlebig und kann der Korrosion durch viele gängige Industriegase widerstehen.
Einige Systeme, die in Umgebungen mit hohen Temperaturen arbeiten, erfordern möglicherweise Ventile aus Materialien mit hoher Hitzebeständigkeit, wie z. B. Keramik. Da Keramik jedoch spröde sein kann, müssen Sie die Anforderungen an die Hitzebeständigkeit mit der für den Betrieb des Ventils erforderlichen mechanischen Festigkeit in Einklang bringen.
Ein weiterer Aspekt der Materialverträglichkeit ist die Ausgasung. In einem Vakuumsystem kann jedes aus den Ventilmaterialien freigesetzte Gas das Vakuum stören. Deshalb sind ausgasungsarme Materialien ein Muss. Metalle wie Aluminium und bestimmte Edelstahllegierungen sind für ihre geringen Ausgasungseigenschaften bekannt. Bei der Herstellung unserer Vakuum-Kugelhähne wählen wir sorgfältig Materialien aus, die nicht nur die mechanischen Anforderungen des Ventils erfüllen, sondern auch geringe Ausgasungseigenschaften aufweisen, um sicherzustellen, dass sie mit Vakuumsystemen kompatibel sind.
Größen- und Anschlusskompatibilität
Die Größe des Vakuum-Kugelhahns ist entscheidend. Er muss zum Rohrdurchmesser im Vakuumsystem passen. Ein falsch dimensioniertes Ventil kann zu Durchflussbeschränkungen führen, was zu einer verminderten Effizienz und möglichen Schäden an anderen Komponenten im System führen kann. Wenn das Ventil zu klein ist, wird der Gas- oder Flüssigkeitsfluss eingeschränkt, was zu einem Druckabfall führt. Wenn es andererseits zu groß ist, kann es übertrieben sein und möglicherweise keine genaue Durchflusskontrolle ermöglichen.
Auch die Verbindungskompatibilität ist wichtig. In Vakuumsystemen werden verschiedene Arten von Verbindungen verwendet, beispielsweise Flansch-, Gewinde- und Schweißverbindungen. Ihr Ventil sollte über den entsprechenden Anschlusstyp verfügen, damit es genau zu den vorhandenen Rohren und Geräten im System passt. Beispielsweise werden in einigen Hochvakuumsystemen Flanschverbindungen bevorzugt, da sie im Vergleich zu Gewindeverbindungen eine zuverlässigere und leckdichtere Abdichtung bieten. Unsere Produktlinie bietet Vakuum-Kugelhähne mit verschiedenen Anschlussarten, um Ihren spezifischen Anforderungen gerecht zu werden und eine nahtlose Integration in Ihr Vakuumsystem zu gewährleisten.
Druck- und Vakuumkompatibilität
Vakuumsysteme können in einem breiten Druckbereich betrieben werden, vom Hochvakuum (nahe Nulldruck) bis zum Teilvakuum. Ihr Kugelhahn muss den Druckunterschieden innerhalb des Systems standhalten können. Es muss eine dichte Abdichtung aufrechterhalten, wenn ein erheblicher Unterschied zwischen dem Druck im Inneren des Ventils und dem Druck im umgebenden Vakuum besteht.
Beispielsweise muss in Systemen, die Hochvakuumbedingungen erfordern, das Ventil in der Lage sein, jegliche Luftleckage aus der Außenumgebung in das System zu verhindern. Das bedeutet, dass der Dichtungsmechanismus des Ventils äußerst effizient sein muss. Unsere Vakuum-Kugelhähne sind mit hochwertigen Dichtungen ausgestattet, die eine große Bandbreite an Druckdifferenzen bewältigen können und so sicherstellen, dass sie mit verschiedenen Vakuumanforderungen kompatibel sind.
Durchflusskompatibilität
Die Durchflusseigenschaften des Ventils müssen mit den Anforderungen des Vakuumsystems übereinstimmen. Einige Systeme benötigen eine hohe Durchflussrate, um große Gas- oder Flüssigkeitsmengen schnell zu bewegen, während andere möglicherweise eine präzisere Steuerung niedriger Durchflussmengen erfordern.
Der Durchflusskoeffizient (Cv) eines Kugelhahns gibt an, wie leicht Flüssigkeit durch ihn hindurchströmen kann. Wenn Ihr System eine hohe Durchflussrate benötigt, benötigen Sie ein Ventil mit einem hohen Cv-Wert. Wenn Sie hingegen eine fein abgestimmte Steuerung eines kleinen Durchflusses benötigen, wäre ein Ventil mit einem niedrigeren Cv-Wert besser geeignet. Wir bieten Vakuum-Kugelhähne mit unterschiedlichen Cv-Werten an, um den unterschiedlichen Durchflussanforderungen unserer Kunden gerecht zu werden.
Betätigungskompatibilität
Vakuumkugelhähne können manuell, pneumatisch, elektrisch oder hydraulisch betätigt werden. Die Wahl der Betätigungsmethode hängt von den spezifischen Anforderungen des Vakuumsystems ab. In einigen automatisierten Systemen werden pneumatische oder elektrische Antriebe bevorzugt, da sie eine Fernsteuerung und einen präzisen Betrieb ermöglichen.

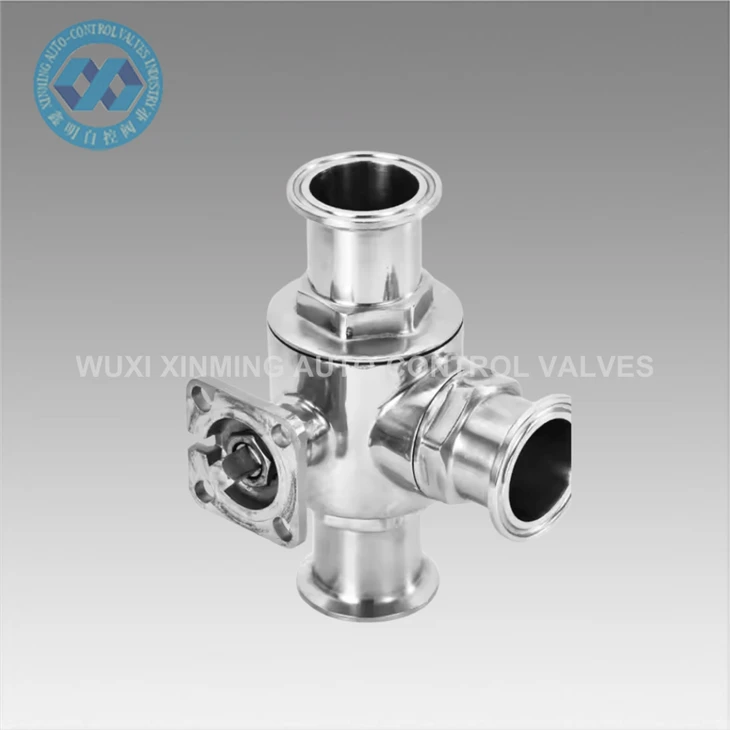

Wenn Sie beispielsweise über ein System verfügen, das ein schnelles Öffnen und Schließen des Ventils erfordert, kann ein pneumatischer Antrieb eine schnelle Reaktionszeit bieten. In Bereichen, in denen Explosionsgefahr besteht, ist jedoch einExplosionsgeschützter pneumatischer Kugelhahnkönnte die sicherste Option sein. Unser Produktsortiment umfasst eine Vielzahl betätigter Ventile, wie zPneumatisch betätigter Dreiwege-Kugelhahn aus EdelstahlUndT-Stück, hohe Plattform, pneumatischer T-L-Typ-Kugelhahn aus Edelstahl, um Ihnen die richtige Betätigungslösung für Ihr Vakuumsystem zu bieten.
Temperaturkompatibilität
Die Temperatur kann einen erheblichen Einfluss auf die Leistung eines Vakuumkugelhahns haben. Einige Systeme arbeiten bei extrem niedrigen Temperaturen, beispielsweise kryogene Systeme, die in der wissenschaftlichen Forschung eingesetzt werden. In diesen Fällen müssen die Ventilmaterialien der Kälte standhalten, ohne zu spröden oder ihre Dichteigenschaften zu verlieren.
Andererseits erfordern Hochtemperaturanwendungen, wie sie in einigen industriellen Prozessen vorkommen, Ventile, die einer Wärmeausdehnung standhalten und ihre Funktionalität aufrechterhalten können. Wir entwickeln unsere Vakuum-Kugelhähne sorgfältig, um das gesamte Temperaturspektrum, dem Ihr Vakuumsystem ausgesetzt sein kann, zu bewältigen und so eine langfristige und zuverlässige Leistung zu gewährleisten.
Chemische Kompatibilität
Wird die Vakuumanlage zur Verarbeitung von Chemikalien eingesetzt, muss der Kugelhahn mit den beteiligten Stoffen chemisch kompatibel sein. Verschiedene Chemikalien können mit Ventilmaterialien reagieren, was zu Korrosion, Verschlechterung oder Veränderungen der Ventilleistung führen kann.
Wenn das System beispielsweise starke Säuren verarbeitet, sollte das Ventil aus säurebeständigen Materialien wie bestimmten Kunststoffen oder hochlegierten Edelstählen bestehen. Um kostspielige Schäden und Systemausfälle zu vermeiden, ist es wichtig, die chemischen Eigenschaften der Substanzen in Ihrem Vakuumsystem zu kennen und ein kompatibles Ventil auszuwählen.
Kompatibilität mit besonderen Anforderungen
Für einige Vakuumsysteme gelten besondere Anforderungen, beispielsweise Reinraumkompatibilität oder Strahlungsbeständigkeit. In Reinraumumgebungen müssen Ventile so konstruiert sein, dass Partikelbildung und Kontamination minimiert werden. Dies kann die Verwendung von Materialien mit glatter Oberfläche und speziellen Versiegelungstechniken erfordern.
Bei Systemen, die Strahlung ausgesetzt sind, beispielsweise in der Kernforschung oder bei Weltraumanwendungen, müssen die Ventilmaterialien strahlungsbeständig sein. Unser Expertenteam kann mit Ihnen zusammenarbeiten, um Ihre speziellen Anforderungen zu verstehen und maßgeschneiderte Vakuum-Kugelhähne bereitzustellen, die alle Ihre Anforderungen erfüllen.
Zusammenfassend lässt sich sagen, dass die Gewährleistung der Kompatibilität eines Vakuumkugelhahns in einem Vakuumsystem die Berücksichtigung mehrerer Faktoren erfordert, darunter Materialien, Größe, Druck, Durchfluss, Betätigung, Temperatur und chemische Eigenschaften. Als zuverlässiger Lieferant von Vakuumkugelhähnen sind wir bestrebt, qualitativ hochwertige Produkte bereitzustellen, die diese Kompatibilitätsanforderungen erfüllen und eine hervorragende Leistung bieten. Wenn Sie auf der Suche nach einem Vakuum-Kugelhahn für Ihr System sind, zögern Sie nicht, uns für ein Beratungs- und Beschaffungsgespräch zu kontaktieren. Gemeinsam mit Ihnen finden wir die perfekte Ventillösung für Ihre spezifischen Anforderungen.
Referenzen
- Incropera, FP, & DeWitt, DP (2002). Grundlagen der Wärme- und Stoffübertragung. Wiley.
- Perry, RH, & Green, DW (1997). Perrys Handbuch für Chemieingenieure. McGraw - Hill.
- ASME-Kessel- und Druckbehältercode. Die American Society of Mechanical Engineers.
