Die Wahl eines pneumatischen Aktuators kann ein bisschen schwierig sein, aber keine Sorge! Als Lieferant pneumatischer Aktuatoren bin ich hier, um Sie durch die wichtigsten Faktoren zu führen, die Sie berücksichtigen müssen, damit Sie die beste Wahl für Ihre Anforderungen treffen können.
Pneumatische Aktuatoren verstehen
Lassen Sie uns zunächst kurz erläutern, was pneumatische Aktuatoren sind. Dabei handelt es sich um Geräte, die mithilfe von Druckluft mechanische Bewegungen erzeugen. Sie werden häufig zur Steuerung von Ventilen und anderen Geräten in verschiedenen Branchen wie der verarbeitenden Industrie, der Öl- und Gasindustrie sowie der Lebensmittelverarbeitung eingesetzt.
1. Bewerbungsvoraussetzungen
Das allererste, worüber Sie nachdenken müssen, ist Ihre Bewerbung. Wofür wird der Aktuator verwendet? Soll ein Kugelhahn, eine Absperrklappe oder etwas anderes betätigt werden? Unterschiedliche Anwendungen stellen unterschiedliche Anforderungen.

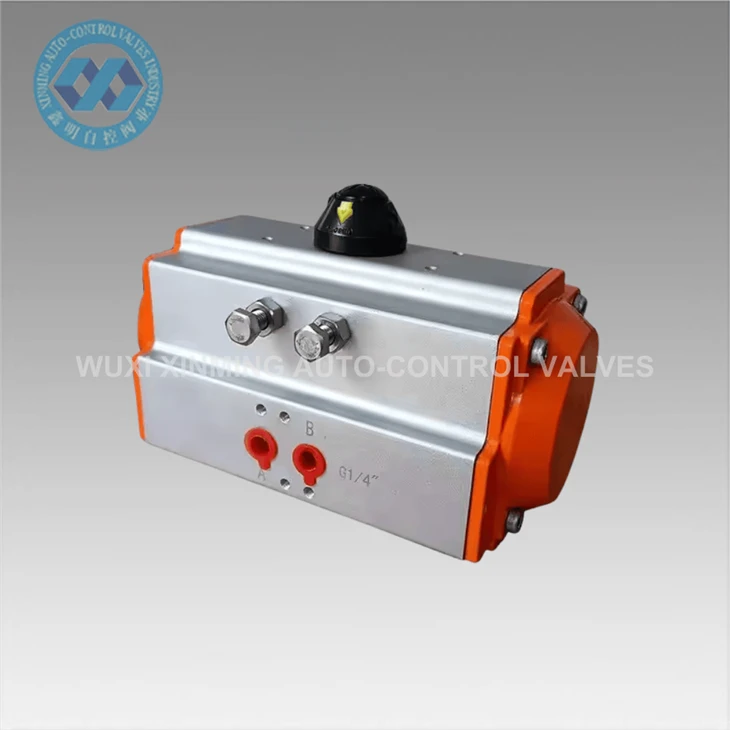

Wenn Sie es beispielsweise mit einem Kugel- oder Absperrventil zu tun haben, aVierteldrehungs-Luftantrieb für Kugel-/Absperrklappen, doppeltwirkender pneumatischer Drehantriebkönnte das Richtige sein. Diese Stellantriebe sind so konzipiert, dass sie ein Ventil um 90 Grad drehen, was sich perfekt zum schnellen Öffnen oder Schließen eines Kugel- oder Absperrventils eignet.
2. Drehmomentanforderungen
Das Drehmoment ist ein Maß für die Rotationskraft, die der Aktuator aufbringen muss, um das Ventil oder die Ausrüstung zu betätigen. Sie müssen die Drehmomentanforderungen für Ihre Anwendung genau berechnen. Dies hängt von Faktoren wie der Ventilgröße, dem Ventiltyp (z. B. Absperrschieber, Durchgangsventil) und dem Flüssigkeitsdruck ab.
Wenn das Drehmoment zu niedrig ist, kann der Antrieb das Ventil nicht richtig öffnen oder schließen. Wenn der Wert hingegen zu hoch ist, verschwenden Sie nur Geld für einen Aktuator mit übertriebener Leistung. Als Lieferant kann ich Ihnen bei der Analyse Ihres Systems helfen und die genauen Drehmomentanforderungen ermitteln.
3. Aktuatortyp
Es gibt verschiedene Arten von pneumatischen Antrieben, und jede hat ihre eigenen Vor- und Nachteile. Die gebräuchlichsten Typen sind Zahnstangen-Ritzel- und Scotch-Yoke-Aktuatoren.
APneumatischer Zahnstangenantriebist einfach, zuverlässig und kostengünstig. Es verwendet eine Zahnstange (ein lineares Zahnrad) und ein Ritzel (ein kreisförmiges Zahnrad), um eine lineare Bewegung in eine Drehbewegung umzuwandeln. Aufgrund ihrer einfachen Installation und Wartung werden diese Aktuatoren häufig in einer Vielzahl von Anwendungen eingesetzt.
Scotch-Yoke-Antriebe hingegen sind komplexer, können aber ein höheres Drehmoment liefern. Sie werden häufig in Anwendungen eingesetzt, bei denen ein hohes Drehmoment erforderlich ist, beispielsweise bei großen Industrieventilen.
4. Betriebsdruck
Ein weiterer entscheidender Faktor ist der Betriebsdruck des Antriebs. Sie müssen den Druck der Druckluftversorgung in Ihrem System kennen. Die meisten pneumatischen Antriebe können innerhalb eines bestimmten Druckbereichs arbeiten, typischerweise zwischen 30 und 120 psi (Pfund pro Quadratzoll).
Liegt der Betriebsdruck außerhalb des spezifizierten Bereichs des Stellantriebs, kann dies zu Leistungseinbußen oder sogar zu Schäden am Stellantrieb führen. Stellen Sie daher sicher, dass Sie einen Antrieb wählen, der dem Druck Ihrer Luftversorgung standhält.
5. Montagekonfiguration
Wichtig ist auch, wie der Aktuator montiert wird. Die Montagekonfiguration sollte mit Ihrem Ventil oder Ihrer Ausrüstung kompatibel sein. Es gibt verschiedene Montagearten, z. B. Flanschmontage, Direktmontage und Halterungsmontage.
Wenn Sie beispielsweise ein Ventil mit einem Standard-Flanschanschluss verwenden, sollten Sie einen Stellantrieb mit einer kompatiblen Flanschmontageoption wählen. Dies gewährleistet eine sichere und ordnungsgemäße Verbindung zwischen Antrieb und Ventil.
6. Umgebungsbedingungen
Die Umgebung, in der der Aktuator betrieben wird, spielt bei der Auswahl eine große Rolle. Wenn der Antrieb in einer rauen Umgebung eingesetzt werden soll, beispielsweise in einer Chemiefabrik oder in einem Außenbereich mit hoher Luftfeuchtigkeit oder extremen Temperaturen, müssen Sie einen Antrieb wählen, der diesen Bedingungen standhält.
Einige Aktuatoren sind mit speziellen Beschichtungen oder Materialien ausgestattet, um Korrosion, Staub und Feuchtigkeit zu widerstehen. Berücksichtigen Sie bei Ihrer Entscheidung unbedingt die Umweltfaktoren.
7. Steuerungsoptionen
Es gibt verschiedene Möglichkeiten, einen pneumatischen Antrieb zu steuern. Sie können manuelle Steuerungen wie handbetätigte Ventile oder automatisierte Steuerungen wie Magnetventile und speicherprogrammierbare Steuerungen (SPS) verwenden.
Wenn Sie eine präzise Steuerung der Position und Geschwindigkeit des Aktuators benötigen, könnte ein automatisiertes Steuerungssystem die richtige Lösung sein. Für einfachere Anwendungen kann eine manuelle Steuerung ausreichend sein.
8. Kosten und Wartung
Zu guter Letzt müssen Sie auch an die Kosten und die Wartung des Aktuators denken. Die Anschaffungskosten des Stellantriebs sind wichtig, Sie müssen jedoch auch die langfristigen Wartungskosten berücksichtigen.
Einige Aktuatoren sind im Vorfeld teurer, erfordern aber im Laufe der Zeit weniger Wartung. Andere sind anfangs vielleicht günstiger, haben aber einen höheren Wartungsaufwand. Als Lieferant kann ich Ihnen helfen, ein Gleichgewicht zwischen Kosten und Wartung zu finden, um das beste Preis-Leistungs-Verhältnis zu erzielen.
Die richtige Wahl treffen
Bei der Auswahl eines pneumatischen Aktuators kommt es darauf an, das richtige Gleichgewicht zwischen Ihren Anwendungsanforderungen, Leistung und Kosten zu finden. Wenn Sie alle oben genannten Faktoren berücksichtigen, können Sie Ihre Optionen eingrenzen und den Aktuator auswählen, der Ihren Anforderungen am besten entspricht.

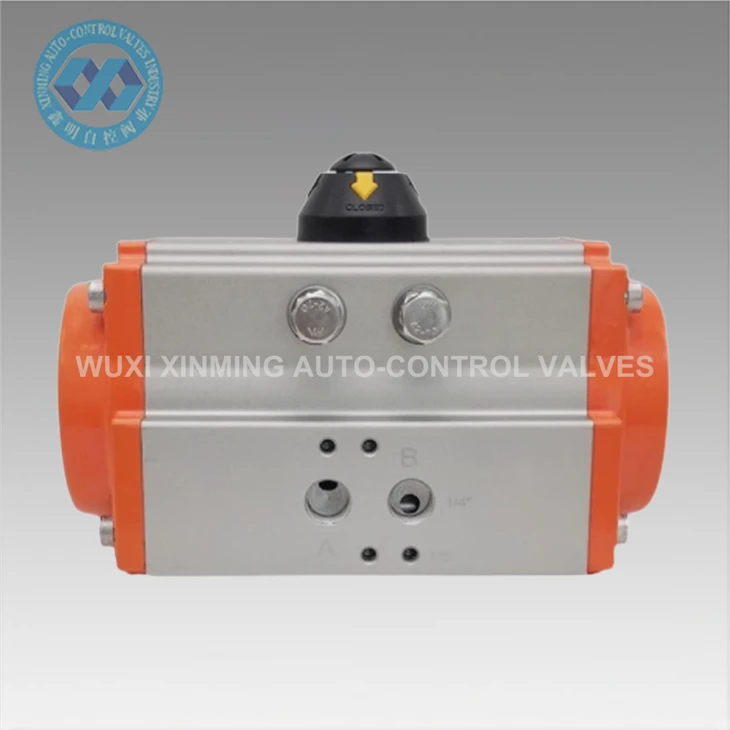

Wenn Sie immer noch nicht sicher sind, welcher pneumatische Antrieb der richtige für Sie ist, zögern Sie nicht, uns zu kontaktieren. Wir unterstützen Sie bei der Auswahl, beantworten Ihre Fragen und versorgen Sie mit hochwertigen pneumatischen Antrieben. Schauen Sie sich zum Beispiel unsere anKugelhahn mit hochwertigem doppeltwirkendem pneumatischem Antrieb AT25/32/40, das große Leistung und Zuverlässigkeit vereint.
Egal, ob Sie ein Kleinunternehmen oder ein großes Industrieunternehmen sind, wir können gemeinsam mit Ihnen die beste Lösung finden. Kontaktieren Sie uns noch heute, um mit den Beschaffungsverhandlungen zu beginnen und den pneumatischen Antrieb zu erhalten, der Ihren Betrieb auf die nächste Stufe hebt.
Referenzen
- Sturm, TB (2016). Handbuch für Industrieventile: Ein Leitfaden für die Installation, den Betrieb und die Wartung von Ventilen in gewerblichen und industriellen Anwendungen. McGraw – Hill Education.
- Tompkins, JA (2013). Pneumatik: Ein Leitfaden für Techniker und Ingenieure. Routledge.
