Der Einbau einer Absperrklappe in eine vertikale Rohrleitung ist eine Aufgabe, die sorgfältige Planung und Ausführung erfordert. Als vertrauenswürdiger Lieferant von Absperrklappen wissen wir, wie wichtig es ist, Sie bei diesem Prozess umfassend zu beraten. In diesem Blog führen wir Sie durch die Schritte zum Einbau einer Absperrklappe in eine vertikale Rohrleitung und sorgen so für eine erfolgreiche und effiziente Installation.
1. Vorbereitung vor der Installation
Beurteilung der Pipeline
Vor dem Einbau der Absperrklappe ist eine gründliche Beurteilung der vertikalen Rohrleitung erforderlich. Überprüfen Sie den Durchmesser der Rohrleitung, das Material und die Betriebsbedingungen, denen sie ausgesetzt sein wird, wie z. B. Druck, Temperatur und die Art der durch sie fließenden Flüssigkeit. Das von Ihnen gewählte Ventil sollte mit diesen Faktoren kompatibel sein. Wenn es sich beispielsweise um eine Rohrleitung mit korrosiven Flüssigkeiten handelt, wäre ein Ventil aus korrosionsbeständigen Materialien wie Edelstahl geeignet.
Ventilauswahl

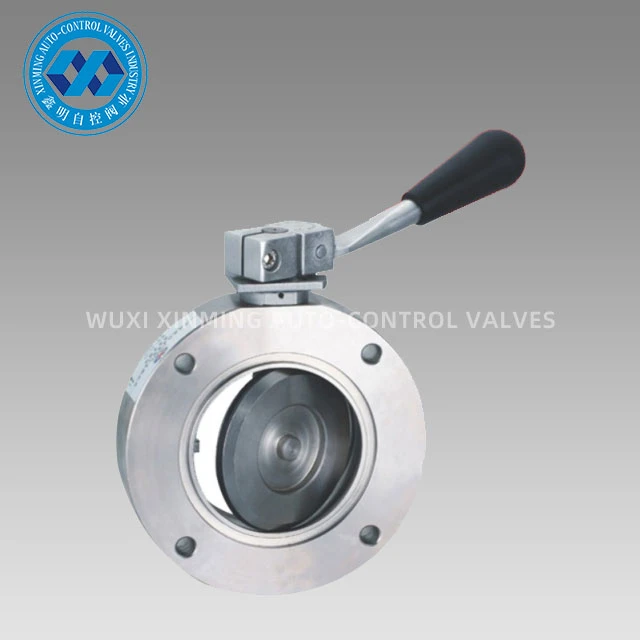

Als Lieferant von Absperrklappen bieten wir eine breite Palette an Ventilen für unterschiedliche Anforderungen an. Sie können unsere in Betracht ziehenKundenspezifische einfach- und doppeltwirkende Absperrklappe mit Flansch, was Flexibilität im Betrieb bietet. Wenn Ihre Anwendung eine Vakuumumgebung umfasst, sind unsereVakuum-Absperrklappewäre eine ideale Wahl. Für Branchen mit hohen Hygieneanforderungen, wie zum Beispiel der Lebensmittel- und Getränkeindustrie oder der Pharmaindustrie, sind unsereSanitär-Absperrklappeist so konzipiert, dass es den strengen Standards entspricht.
Sammeln von Werkzeugen und Materialien
Stellen Sie alle notwendigen Werkzeuge und Materialien für die Installation bereit. Sie benötigen einen Schraubenschlüssel oder einen Steckschlüsselsatz zum Anziehen der Schrauben, ein Maßband, um die richtige Ausrichtung sicherzustellen, Dichtungen für eine auslaufsichere Abdichtung und Sicherheitsausrüstung wie Handschuhe und Schutzbrille.
2. Ventilinspektion
Visuelle Inspektion
Überprüfen Sie die Absperrklappe auf sichtbare Schäden wie Risse, Dellen oder Kratzer. Überprüfen Sie die Scheibe, den Schaft und die Dichtungen, um sicherzustellen, dass sie in gutem Zustand sind. Jegliche Beschädigung dieser Komponenten kann die Leistung des Ventils beeinträchtigen und zu Undichtigkeiten oder Fehlfunktionen führen.
Funktionstest
Führen Sie vor der Installation einen Funktionstest des Ventils durch. Drehen Sie den Ventilgriff oder Stellantrieb über den gesamten Bewegungsbereich, um einen reibungslosen Betrieb zu gewährleisten. Die Scheibe sollte sich frei und ohne Blockierung öffnen und schließen lassen.
3. Pipeline-Vorbereitung
Reinigen der Pipeline
Reinigen Sie die vertikale Rohrleitung gründlich, um Rückstände, Schmutz und Rost zu entfernen. Dies gewährleistet eine saubere und ebene Oberfläche für die Ventilinstallation und verhindert, dass Fremdkörper in das Ventil eindringen und Schäden verursachen. Hierzu können Sie einen Pfeifenreiniger oder eine Drahtbürste verwenden.
Markieren des Installationsorts
Markieren Sie die genaue Stelle der Rohrleitung, an der die Absperrklappe installiert werden soll. Messen Sie die Länge des Ventils und markieren Sie die entsprechenden Positionen auf der Rohrleitung. Stellen Sie sicher, dass auf beiden Seiten des Ventils genügend Platz für einen einfachen Zugang während der Wartung vorhanden ist.
Durchtrennen der Pipeline (falls erforderlich)
Wenn die Rohrleitung zur Aufnahme des Ventils gekürzt werden muss, verwenden Sie einen geeigneten Rohrschneider. Führen Sie einen sauberen und geraden Schnitt durch, um eine korrekte Ausrichtung mit dem Ventil sicherzustellen. Entgraten Sie nach dem Schneiden die Kanten der Rohrleitung, um eine Beschädigung der Dichtungen zu vermeiden.
4. Ventilinstallation
Anbringen der Dichtungen
Legen Sie Dichtungen auf beiden Seiten der Ventilflansche an. Die Dichtungen sollten die richtige Größe und das richtige Material haben, um eine dichte Abdichtung zu gewährleisten. Stellen Sie sicher, dass die Dichtungen zentriert sind und keine Falten oder Falten aufweisen.
Ausrichten des Ventils
Richten Sie das Ventil sorgfältig an den markierten Positionen in der Rohrleitung aus. Stellen Sie mit einem Maßband sicher, dass das Ventil zentriert und senkrecht zur Rohrleitung steht. Eine Fehlausrichtung kann zu einer Belastung des Ventils und der Rohrleitung führen und zu Undichtigkeiten und vorzeitigem Ausfall führen.
Verschrauben des Ventils
Führen Sie die Schrauben durch die Ventilflansche und die Rohrleitungsflansche ein. Verwenden Sie einen Schraubenschlüssel oder einen Steckschlüsselsatz, um die Schrauben gleichmäßig festzuziehen. Ziehen Sie die Schrauben über Kreuz an, um einen gleichmäßigen Druck auf die Dichtungen sicherzustellen. Ziehen Sie die Schrauben nicht zu fest an, da dies die Dichtungen oder Ventilflansche beschädigen kann.
5. Überprüfungen nach der Installation
Dichtheitsprüfung
Führen Sie nach der Installation eine Dichtheitsprüfung durch. Schließen Sie das Ventil und üben Sie Druck auf die Rohrleitung aus. Überprüfen Sie die Ventilflansche auf Undichtigkeiten. Wenn Undichtigkeiten festgestellt werden, lösen Sie die Schrauben leicht, passen Sie die Dichtungen an und ziehen Sie die Schrauben wieder fest.
Funktionstest
Führen Sie noch einmal einen Funktionstest des Ventils durch. Öffnen und schließen Sie das Ventil mehrmals, um einen reibungslosen Betrieb zu gewährleisten. Überprüfen Sie, ob sich der Ventilgriff oder Stellantrieb frei bewegt und dass sich die Klappe vollständig öffnet und schließt.
Systemprüfung
Überprüfen Sie das gesamte Rohrleitungssystem auf seine ordnungsgemäße Funktion. Überwachen Sie Druck, Durchfluss und Temperatur, um sicherzustellen, dass sie im normalen Betriebsbereich liegen.
6. Überlegungen zur Wartung
Regelmäßige Wartung ist entscheidend, um die langfristige Leistung der Absperrklappe in der vertikalen Rohrleitung sicherzustellen. Überprüfen Sie das Ventil regelmäßig auf Anzeichen von Verschleiß, Korrosion oder Undichtigkeiten. Schmieren Sie den Ventilschaft und die beweglichen Teile gemäß den Empfehlungen des Herstellers. Ersetzen Sie Dichtungen und Dichtungen, wenn sie Anzeichen von Beschädigung oder Verschleiß aufweisen.
Abschluss
Der Einbau einer Absperrklappe in eine vertikale Rohrleitung erfordert viel Liebe zum Detail. Durch Befolgen der oben beschriebenen Schritte können Sie eine erfolgreiche Installation mit zuverlässiger Leistung sicherstellen. Als führender Lieferant von Absperrklappen sind wir bestrebt, unseren Kunden qualitativ hochwertige Ventile und umfassende Unterstützung zu bieten. Wenn Sie Fragen zur Ventilauswahl, Installation oder Wartung haben oder am Kauf unserer Absperrklappen interessiert sind, können Sie sich gerne für weitere Gespräche an uns wenden. Wir freuen uns darauf, Ihre Bedürfnisse zu erfüllen und Ihnen dabei zu helfen, die optimale Leistung Ihrer Pipelinesysteme zu erreichen.
Referenzen
- „Valve Installation Handbook“ – Allgemeines Nachschlagewerk für die Ventilindustrie mit Installationsrichtlinien
- Installationshandbücher des Herstellers für bestimmte Absperrklappenmodelle
