Wie kann man die Enge eines Vakuumballventils sicherstellen?

Als Lieferant von Vakuumkugelventilen ist es von größter Bedeutung, dass die Enge dieser Ventile von größter Bedeutung ist. Ein Vakuumballventil ist eine kritische Komponente in vielen industriellen Prozessen, insbesondere in solchen, die ein hohes Niveau an Vakuumintegrität benötigen. In diesem Blog werde ich einige wichtige Strategien und Überlegungen zur Gewährleistung der Enge eines Vakuumballventils teilen.

Verständnis der Grundlagen von Vakuumballventilen

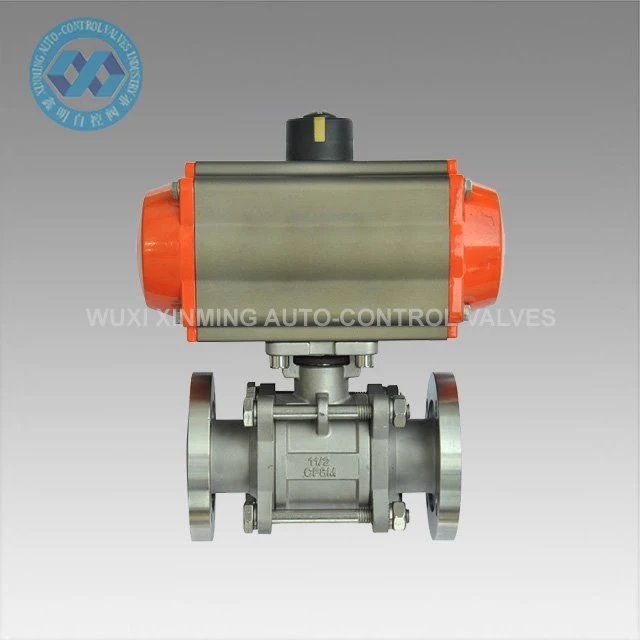

Bevor Sie sich mit den Methoden zur Gewährleistung der Enge eintauchen, ist es wichtig zu verstehen, was ein Vakuumballventil ist. AVakuumkugelventilist eine Art von Viertel - Drehenventil, das einen hohlen, perforierten und drehenden Ball verwendet, um den Medienfluss zu steuern. In einer Vakuumanwendung muss das Ventil verhindern, dass Luft oder andere Gase in das System eingehen und den gewünschten Vakuumniveau beibehalten.

Zu den Hauptkomponenten eines Vakuumkugelventils gehören der Ventilkörper, der Ball, die Sitze und der Stiel. Die Ventilkörper beherbergt alle internen Komponenten und liefert die Verbindungspunkte zum Rohrleitungssystem. Der Ball ist das Steuerelement, und die Sitze sind die Dichtflächen, die mit dem Ball in Kontakt kommen, um Leckagen zu vermeiden. Der Stiel wird verwendet, um den Ball zu drehen.

Materialauswahl

Eine der ersten Schritte, um die Dichtheit eines Vakuumkugelventils zu gewährleisten, ist die richtige Materialauswahl. Die für den Ventilkörper, den Ball und die Sitze verwendeten Materialien müssen mit den Prozessmedien und den Betriebsbedingungen kompatibel sein.

• Ventilkörper: Für Vakuumanwendungen werden häufig Material wie Edelstahl verwendet. Edelstahl hat einen hervorragenden Korrosionsbeständigkeit und kann der niedrigen Druckumgebung eines Vakuumsystems standhalten. Es bietet auch eine gute mechanische Stärke, die wichtig ist, um die strukturelle Integrität des Ventils aufrechtzuerhalten.
• Ball: Die Kugel besteht typischerweise aus demselben oder ähnlichem Material wie der Ventilkörper. Zusätzlich zu Edelstahl können andere Materialien wie Keramik für die Kugel in Anwendungen verwendet werden, bei denen eine hohe Temperatur oder eine hohe Verschleißfestigkeit erforderlich ist.
• Sitze: Die Sitze sind die kritischen Versiegelungskomponenten des Ventils. Zu den Sitzen gehören PTFE (Polytetrafluorethylen) und andere Elastomere. PTFE ist eine beliebte Wahl aufgrund seines geringen Reibungskoeffizienten, seiner chemischen Resistenz und seiner guten Versiegelungseigenschaften. Es hat jedoch Einschränkungen bei hohen Temperaturanwendungen. Bei hohen Temperatur -Vakuumanwendungen können Metallsitze verwendet werden.

Präzisionsherstellung

Die Präzisionsherstellung ist entscheidend, um ein dichtes Vakuumkugelventil zu erreichen.

• Bearbeitungstoleranzen: Der Ventilkörper, der Ball und die Sitze müssen zu sehr engen Toleranzen bearbeitet werden. Jede Abweichung von den angegebenen Abmessungen kann zu Leckagen führen. Wenn der Ball beispielsweise nicht perfekt kugelförmig ist oder wenn die Sitze unregelmäßige Oberflächen haben, wird der Versiegelungskontakt zwischen der Kugel und den Sitzen beeinträchtigt.
• Oberflächenbeschaffung: Eine glatte Oberfläche ist sowohl für den Ball als auch für die Sitze unerlässlich. Raue Oberflächen können mikroskopische Lücken erzeugen, die das Durchlaufen von Gas ermöglichen. Hochwertige Bearbeitungsprozesse sollten verwendet werden, um einen Spiegel zu erreichen - wie Oberflächen in den Dichtungsflächen.

Montage und Installation

Die ordnungsgemäße Montage und Installation sind auch Schlüsselfaktoren für die Gewährleistung der Enge eines Vakuumkugelventils.

• Montage: Während der Baugruppe müssen alle Komponenten gründlich gereinigt werden, um alle Abfälle oder Verunreinigungen zu entfernen. Der Ball und die Sitze sollten sorgfältig installiert werden, um eine ordnungsgemäße Ausrichtung zu gewährleisten. Jede Fehlausrichtung kann einen ungleichmäßigen Dichtungsdruck verursachen und zu Leckagen führen. Darüber hinaus sollte der Stiel korrekt installiert werden, um eine reibungslose Rotation der Kugel zu gewährleisten.
• Installation: Bei der Installation des Vakuumkugelventils im Rohrleitungssystem ist es wichtig, den Anweisungen des Herstellers zu befolgen. Das Ventil sollte in der richtigen Ausrichtung installiert werden, und die Rohrleitungsanschlüsse sollten gleichmäßig festgezogen werden. Over - Anziehen oder darunter - das Festziehen der Verbindungen kann die Belastung des Ventilkörpers verursachen und zu Leckagen führen.

Test- und Qualitätskontrolle

Das Testen ist ein wesentlicher Bestandteil der Gewährleistung der Enge eines Vakuumballventils.

• Druckprüfung: Bevor das Ventil an den Kunden geliefert wird, sollte es Drucktests durchlaufen. Dies beinhaltet das Ventil einem bestimmten Druck und die Überprüfung auf Leckagen. Es gibt verschiedene Arten von Drucktests, wie z. B. hydrostatische Tests (unter Verwendung von Wasser) und pneumatische Tests (unter Verwendung von Luft oder Gas). Bei Vakuumkugelventilen ist pneumatische Tests häufig besser geeignet, da es die tatsächlichen Betriebsbedingungen genauer simuliert.
• Helium -Massenspektrometer -Leckerkennung: Dies ist eine hochempfindliche Methode zum Nachweis von sehr kleinen Lecks. Helium wird als Tracergas verwendet, da es leicht in kleinen Lücken eindringen kann. Das Ventil wird in eine Testkammer platziert und Helium wird auf einer Seite des Ventils eingeführt. Anschließend wird ein Massenspektrometer verwendet, um ein Helium zu erfassen, das durch das Ventil läuft. Diese Methode kann Lecks von nur 10^-9 mbar · l/s erfassen.

Wartung und Überwachung

Sobald das Vakuumkugelventil installiert ist und in Betrieb ist, sind eine regelmäßige Wartung und Überwachung erforderlich, um seine lange Dichtheit zu gewährleisten.

• Schmierung: Wenn das Ventil bewegliche Teile wie den Stiel hat, ist eine ordnungsgemäße Schmierung erforderlich, um einen reibungslosen Betrieb zu gewährleisten und Verschleiß zu verhindern. Das verwendete Schmiermittel sollte mit den Ventilmaterialien und den Prozessmedien kompatibel sein.
• Versiegelung Austausch: Im Laufe der Zeit können sich die Sitze und Dichtungen des Ventils abnutzen. Eine regelmäßige Inspektion sollte durchgeführt werden, um den Zustand der Dichtungen zu überprüfen. Wenn Anzeichen von Verschleiß oder Schäden festgestellt werden, sollten die Dichtungen sofort ersetzt werden.
• Überwachung der Vakuumspiegel: Die Überwachung der Vakuumniveaus im System kann einen Hinweis auf die Enge des Ventils liefern. Ein plötzlicher Abfall des Vakuumspiegels kann auf ein Leck im Ventil oder anderswo im System hinweisen.

Komplementäre Ventilprodukte

In einigen Anwendungen können komplementäre Ventilprodukte in Verbindung mit Vakuumballventilen verwendet werden, um die Systemleistung zu verbessern. Zum Beispiel,Pneumatisches Kugelventil mit innerem FadenKann in Systemen verwendet werden, in denen automatisierte Steuerung erforderlich ist. Diese Ventile können leicht in ein pneumatisches Steuerungssystem integriert werden, was einen präzisen und entfernten Betrieb ermöglicht.

Eine andere Option ist diePneumatisches Gewindekugelventil, was für hohe Temperaturanwendungen geeignet ist. Das Gewindedesign bietet eine sichere Verbindung, und der pneumatische Aktuator ermöglicht auch in rauen Umgebungen einen schnellen und zuverlässigen Betrieb.

Abschluss

Die Gewährleistung der Dichtheit eines Vakuumkugelventils ist ein Mehrfachschrittprozess, bei dem die ordnungsgemäße Materialauswahl, die Präzisionsherstellung, die sorgfältige Montage und Installation, gründliche Tests und regelmäßige Wartung beinhaltet. Durch die Befolgen dieser Richtlinien können Sie sicherstellen, dass Ihr Vakuumballventil zuverlässige und leckere Betriebsbetrieb bietet.

Wenn Sie hochwertige Vakuumballventile von hochwertigem Vakuumbetrieb benötigen oder Fragen zu Ventil -Enge und Leistung haben, ermutige ich Sie, uns für weitere Diskussionen und Beschaffungen zu kontaktieren. Unser Expertenteam ist bereit, Sie bei der Suche nach den besten Ventillösungen für Ihre spezifischen Anwendungen zu unterstützen.

Referenzen

• Ventilhandbuch, 4. Auflage, von JH Perry
• Vakuumtechnologie: Ein praktischer Leitfaden von A. Roth
• ASME B16.34 - 2017, Ventile - Flansch-, Gewinde- und Schweißende
