Wie wählt man eine PVC-Absperrklappe mit einem bestimmten Durchflussmuster aus?

Hallo! Als Lieferant von PVC-Absperrklappen weiß ich, wie wichtig es ist, das richtige Ventil mit einem bestimmten Durchflussmuster für Ihr System auszuwählen. Heute werde ich Sie durch die Schlüsselfaktoren führen, die Sie bei dieser wichtigen Entscheidung berücksichtigen müssen.

Strömungsmuster in PVC-Absperrklappen verstehen

Lassen Sie uns zunächst über die unterschiedlichen Strömungsmuster sprechen, die PVC-Absperrklappen bieten können. Im Allgemeinen gibt es drei Haupttypen: gleichprozentige, lineare und schnelle Öffnung.

• Gleichprozentiges Durchflussmuster: Dieses Muster eignet sich hervorragend, wenn Sie eine präzise Steuerung der Durchflussrate benötigen, insbesondere in Systemen, in denen der Druckabfall erheblich variiert. Bei einem gleichprozentigen Ventil führt eine kleine Änderung der Ventilöffnung bei niedrigen Durchflussraten zu einer kleinen Änderung des Durchflusses, während die gleiche Änderung der Öffnung bei hohen Durchflussraten eine viel größere Änderung des Durchflusses verursacht. Es ist ideal für Anwendungen, bei denen Sie ein konsistentes Verhältnis zwischen Durchflussrate und Ventilöffnung aufrechterhalten müssen, wie z. B. bei einigen chemischen Dosiersystemen.
• Lineares Strömungsmuster: Wie der Name schon sagt, bedeutet ein lineares Strömungsmuster, dass die Durchflussrate direkt proportional zur Ventilöffnung ist. Wenn Sie das Ventil also um 50 % öffnen, beträgt die Durchflussrate die Hälfte der maximalen Durchflussrate. Dieses Muster wird häufig in Systemen verwendet, in denen eine direkte Beziehung zwischen der Ventilposition und der Durchflussrate erforderlich ist, beispielsweise in einfachen Wasserverteilungssystemen.
• Schnell öffnendes Fließmuster: Ein schnell öffnendes Ventil sorgt für eine große Steigerung der Durchflussrate bei einer kleinen Anfangsöffnung. Dies ist bei Anwendungen nützlich, bei denen Sie das Ventil schnell öffnen oder schließen müssen, um den Durchfluss zu steuern, z. B. bei Notabsperrsystemen oder bei einigen Ein-/Aus-Steuerungsanwendungen.

Zu berücksichtigende Faktoren bei der Auswahl einer PVC-Absperrklappe mit einem bestimmten Durchflussmuster

Systemanforderungen

• Durchflussrate: Bestimmen Sie die maximalen und minimalen Durchflussraten, die Ihr System bewältigen muss. Wenn Sie über ein System verfügen, das eine umfassende Durchflussregelung erfordert, ist ein Durchflussmuster mit gleichem Prozentsatz möglicherweise die beste Wahl. Wenn die Strömungsgeschwindigkeit jedoch relativ konstant bleibt, könnte ein lineares Strömungsmuster ausreichend sein.
• Druckabfall: Berücksichtigen Sie den Druckabfall am Ventil. Einige Strömungsmuster, wie z. B. der gleiche Prozentsatz, können große Druckabfälle besser bewältigen, ohne dass die Kontrolle verloren geht. Wenn Ihr System einen hohen Druckabfall aufweist, stellen Sie sicher, dass das von Ihnen gewählte Ventil einen stabilen Betrieb gewährleisten kann.

Anwendungstyp

• Prozesskontrolle: In industriellen Prozessen, bei denen eine präzise Steuerung von Durchfluss, Druck oder Temperatur erforderlich ist, kann ein Ventil mit gleichprozentigem oder linearem Durchflussmuster erforderlich sein. Beispielsweise ist in einem pharmazeutischen Herstellungsprozess eine genaue Flusskontrolle von entscheidender Bedeutung, um die Qualität des Endprodukts sicherzustellen.
• Ein-Aus-Steuerung: Bei Anwendungen, bei denen das Ventil hauptsächlich zum Öffnen und Schließen verwendet wird, z. B. in einem einfachen Sanitärsystem, kann ein Ventil mit schnell öffnendem Strömungsmuster einen schnellen und effizienten Betrieb ermöglichen.

Kompatibilität

• Flüssigkeitstyp: Die Art der Flüssigkeit, die durch das Ventil fließt, ist ein wichtiger Faktor. PVC ist für viele Anwendungen ein großartiges Material, da es korrosionsbeständig ist, aber möglicherweise nicht für alle Flüssigkeiten geeignet. Stellen Sie sicher, dass das PVC-Material hinsichtlich chemischer Zusammensetzung, Temperatur und Viskosität mit der Flüssigkeit kompatibel ist.

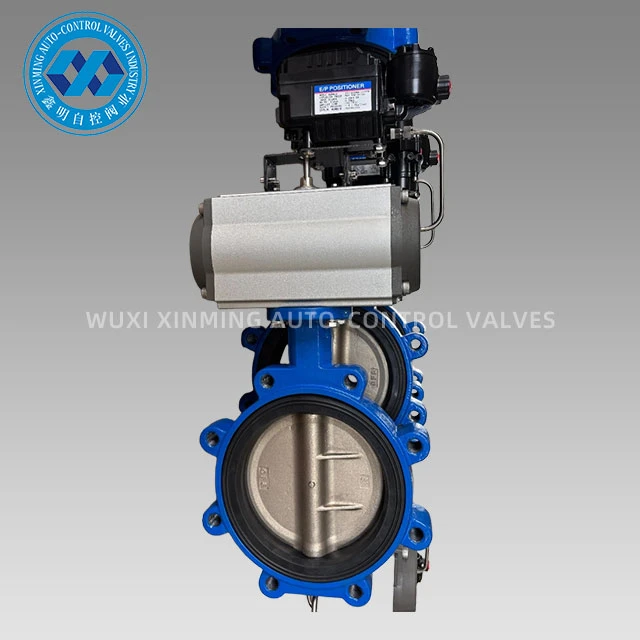

• Systemkomponenten: Das Ventil sollte mit anderen Komponenten im System wie Rohren, Pumpen und Aktoren kompatibel sein. Wenn Sie beispielsweise a verwendenPneumatischer Stellantrieb für AbsperrklappenStellen Sie sicher, dass es mit der gewählten PVC-Absperrklappe reibungslos funktioniert.

Ventildesign und -funktionen

• Disc-Design: Die Gestaltung des Ventiltellers kann das Strömungsbild beeinflussen. Unterschiedliche Scheibenformen können unterschiedliche Strömungseigenschaften erzeugen. Beispielsweise kann eine Scheibe mit dünnen Kanten ein lineareres Strömungsmuster liefern, während eine konturierte Scheibe so gestaltet werden kann, dass ein gleichmäßiger prozentualer Strömungsverlauf erreicht wird.
• Dichtungsmechanismus: Ein guter Dichtungsmechanismus ist wichtig, um Leckagen zu verhindern. Suchen Sie nach einem Ventil mit einer zuverlässigen Dichtung, die ihre Integrität über einen langen Zeitraum hinweg beibehält, insbesondere wenn Sie mit Hochdruck oder korrosiven Flüssigkeiten arbeiten.

Dimensionierung des Ventils

Die richtige Dimensionierung der PVC-Absperrklappe ist entscheidend für die Erzielung des gewünschten Strömungsmusters. Ein unterdimensioniertes Ventil kann einen übermäßigen Druckabfall und eine eingeschränkte Durchflusskapazität verursachen, während ein überdimensioniertes Ventil möglicherweise keine genaue Durchflussregelung bietet. Sie können branchenübliche Größentabellen verwenden oder einen Ingenieur konsultieren, um die richtige Ventilgröße basierend auf den Anforderungen Ihres Systems zu ermitteln.

Beispiele für PVC-Absperrklappen mit unterschiedlichen Strömungsmustern

• Wenn Sie auf der Suche nach einem langlebigen und vielseitigen Ventil mit einem geeigneten Durchflussmuster sind, ist unserEdelstahl SS304 316L Pneumatische Absperrklappe Absperrklappeist eine tolle Option. Es bietet zuverlässige Leistung und kann je nach Bedarf so konfiguriert werden, dass es unterschiedliche Durchflussmuster bietet.
• Für Anwendungen in der Lebensmittel- und Getränkeindustrie, bei denen Hygiene oberste Priorität hat, sind unserePneumatisches Absperrklappenventil mit Wafer-Antrieb in hygienischer QualitätDurch sein spezifisches Design kann das erforderliche Strömungsmuster erreicht und gleichzeitig ein hohes Maß an Sauberkeit aufrechterhalten werden.

Abschluss

Die Auswahl der richtigen PVC-Absperrklappe mit einem bestimmten Durchflussmuster ist ein mehrstufiger Prozess, der eine sorgfältige Prüfung Ihrer Systemanforderungen, Anwendungsart, Ventilkonstruktion und -größe erfordert. Wenn Sie die verschiedenen Strömungsmuster und deren Funktionsweise verstehen, können Sie eine fundierte Entscheidung treffen, die den effizienten und zuverlässigen Betrieb Ihres Systems gewährleistet.

Wenn Sie auf der Suche nach einer PVC-Absperrklappe sind und weitere Informationen benötigen oder Ihre spezifischen Anforderungen besprechen möchten, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, das perfekte Ventil für Ihre Anwendung zu finden. Lassen Sie uns ein Gespräch beginnen und sehen, wie wir Ihre Bedürfnisse erfüllen können!

Referenzen

• Gemeinsames Ventilhandbuch.
• Standards für den industriellen Umgang mit Flüssigkeiten.
