Als erfahrener Lieferant von Schmetterlingsventilen verstehe ich die entscheidende Bedeutung, um das ordnungsgemäße Funktionieren jeder Komponente innerhalb dieser wesentlichen Industriegeräte sicherzustellen. Eine solche entscheidende Komponente ist der Ventilstamm, der eine zentrale Rolle bei der Operation und Langlebigkeit eines Schmetterlingsventils spielt. In diesem Blog -Beitrag werde ich Sie durch den Prozess der Überprüfung des Ventilstamms für Verschleiß führen, eine Aufgabe, die dazu beitragen kann, kostspielige Aufschlüsse zu verhindern und die fortgesetzte Effizienz Ihrer Ventilsysteme zu gewährleisten.
Verständnis der Rolle des Ventilstamms in einem Schmetterlingsventil
Bevor Sie sich mit dem Inspektionsprozess befassen, ist es wichtig, die Funktion des Ventilstamms zu verstehen. In einem Schmetterlingsventil verbindet der Stiel den Stellantrieb mit der Scheibe, sodass sich die Scheibe innerhalb des Ventilkörpers dreht, um den Flüssigkeitsfluss zu steuern. Der STEM muss während des Betriebs erheblichen Kräften standhalten, einschließlich des Drehmoments des Aktuators und des Drucks der Flüssigkeit. Im Laufe der Zeit können diese Kräfte den Stiel zu Verschleiß verursachen, was zu einer verringerten Leistung, Leckage und sogar einem vollständigen Ventilversagen führen kann.
Vorbereitung auf die Inspektion
Bevor Sie mit der Überprüfung des Ventilstamms beginnen, ist es wichtig, die erforderlichen Sicherheitsvorkehrungen zu treffen. Stellen Sie sicher, dass sich das Ventil in einer geschlossenen Position befindet und dass das System depressiv ist. Wenn sich das Ventil in einem Live -System befindet, befolgen Sie alle geeigneten Lockout/Tagout -Verfahren, um einen versehentlichen Betrieb zu verhindern.
Sie benötigen außerdem ein paar grundlegende Werkzeuge für die Inspektion, darunter eine Taschenlampe, ein Bremssattel, eine Fühlermesser und ein Lupenglas. Diese Werkzeuge helfen Ihnen dabei, den Stamm auf Anzeichen von Verschleiß zu untersuchen und ihre Abmessungen genau zu messen.
Visuelle Inspektion
Der erste Schritt bei der Überprüfung des Ventilstiels für Verschleiß ist eine visuelle Inspektion. Verwenden Sie eine Taschenlampe, um den Stamm zu beleuchten und nach offensichtlichen Anzeichen von Schäden wie Kratzern, Kerben oder Korrosion zu suchen. Achten Sie genau auf die Bereiche, in denen der Stamm den Ventilkörper und den Aktuator kontaktiert, da dies die wahrscheinlichsten Orte für Verschleiß sind.
Wenn Sie Anzeichen von Schäden bemerken, ist es wichtig, die Ursache zu bestimmen. Kratzer und Kerben können durch fremde Objekte verursacht werden, die in das Ventil gelangen, während Korrosion das Ergebnis einer Exposition gegenüber harten Chemikalien oder Feuchtigkeit sein kann. Wenn Sie die Ursache des Schadens identifizieren, können Sie Schritte unternehmen, um zu verhindern, dass sie in Zukunft erneut auftritt.
Messung des Stammdurchmessers
Sobald Sie die Sichtprüfung abgeschlossen haben, messen Sie einen Bremssattel, um den Durchmesser des Stammes an mehreren Stellen entlang seiner Länge zu messen. Vergleichen Sie diese Messungen mit den Spezifikationen des Herstellers, um festzustellen, ob der Stiel über die akzeptablen Grenzen hinaus getragen hat.
Ein abgenutzter Stiel hat normalerweise einen kleineren Durchmesser als die ursprüngliche Spezifikation. Wenn der Stammdurchmesser unter der minimalen zulässigen Grenze liegt, muss er ersetzt werden, um die ordnungsgemäße Funktion des Ventils sicherzustellen.
Überprüfen Sie das Spiel
Ein weiterer wichtiger Aspekt der Ventilstamminspektion ist die Überprüfung nach Spielen oder Lockerheit. Verwenden Sie eine Fühlermesser, um die Freigabe zwischen dem Stamm und dem Ventilkörper oder dem Aktuator zu messen. Übermäßiges Spiel kann auf dem Stiel oder den Paarungskomponenten nachgeben, was zu einer verringerten Ventilleistung und einer erhöhten Leckage führen kann.
Wenn Sie feststellen, dass es im Stiel übermäßiges Spiel gibt, ist es wichtig, die Ursache zu bestimmen. Es könnte auf den Abnutzen am Stiel selbst zurückzuführen sein, oder es könnte durch abgenutzte Lager oder Buchsen im Ventilkörper oder im Stellantrieb verursacht werden. In beiden Fällen müssen die abgenutzten Komponenten ersetzt werden, um die ordnungsgemäße Funktion des Ventils wiederherzustellen.
Überprüfung der Stammdichtungen
Die Stammdichtungen sind eine weitere kritische Komponente des Ventils, die durch Verschleiß beeinträchtigt werden kann. Überprüfen Sie die Stammdichtungen auf Anzeichen von Schäden oder Verschlechterungen wie Rissen, Rissen oder übermäßigen Verschleiß. Eine beschädigte Stammdichtung kann es Flüssigkeit ermöglichen, über den Stamm vorbei zu laufen, was zu einer verringerten Ventilleistung und potenziellen Sicherheitsrisiken führen kann.
Wenn Sie Anzeichen von Schäden an den Stammdichtungen bemerken, müssen sie ersetzt werden. Beim Ersetzen der Stammdichtungen ist es wichtig, die richtige Art und Größe der Dichtung zu verwenden, um eine ordnungsgemäße Anpassung zu gewährleisten und Leckagen zu verhindern.
Bewertung der Aktuatorverbindung
Die Verbindung zwischen dem Ventilstamm und dem Stellantrieb ist ebenfalls ein wichtiger Bereich, um zu inspizieren. Überprüfen Sie den Antriebsanschluss auf Verschleißschilder wie lose Schrauben oder abgenutzte Kopplungskomponenten. Eine lockere oder abgenutzte Aktuatorverbindung kann dazu führen, dass das Ventil unregelmäßig oder gar nicht funktioniert.
Wenn Sie feststellen, dass die Aktuatorverbindung locker oder abgenutzt ist, muss sie nach Bedarf festgezogen oder ersetzt werden. Vergewissern Sie sich, dass Sie den Anweisungen des Herstellers befolgen, wenn Sie Anpassungen oder Austausch an die Antriebsanbindung vornehmen.
Wann soll der Ventilstamm ersetzt werden?
Wenn Sie feststellen, dass der Ventilstamm über die akzeptablen Grenzen hinaus getragen hat oder wenn er Anzeichen von erheblichen Schäden aufweist, muss er ersetzt werden. Das Ersetzen des Ventilstiels kann ein komplexer Prozess sein. Daher ist es wichtig, den Anweisungen des Herstellers sorgfältig zu befolgen.
In einigen Fällen kann es erforderlich sein, andere Komponenten des Ventils wie die Lager, Buchsen oder Stammdichtungen gleichzeitig wie der Stamm zu ersetzen. Dies kann dazu beitragen, die ordnungsgemäße Funktionsweise des Ventils zu gewährleisten und zukünftige Probleme zu verhindern.
Vorbeugende Wartung
Regelmäßige vorbeugende Wartung ist der Schlüssel, um die langfristige Leistung und Zuverlässigkeit Ihrer Schmetterlingsventile zu gewährleisten. Zusätzlich zur Überprüfung des Ventilstiels auf Verschleiß ist es wichtig, andere Wartungsaufgaben auszuführen, z. B. die Bewegungsteile, die Ventilkörper auf Beschädigungen zu überprüfen und den Stellantrieb zu testen.
Durch die Befolgung eines regulären Wartungsplans können Sie potenzielle Probleme identifizieren und angehen, bevor sie zu wichtigen Problemen werden, die dazu beitragen können, die Lebensdauer Ihrer Ventile zu verlängern und Ausfallzeiten zu verringern.
Abschluss
Die Überprüfung des Ventilstiels auf Verschleiß ist ein wesentlicher Bestandteil der ordnungsgemäßen Funktionen eines Schmetterlingsventils. Wenn Sie die in diesem Blog -Beitrag beschriebenen Schritte befolgen, können Sie Anzeichen von Verschleiß oder Schäden identifizieren und angehen, bevor sie zu kostspieligen Ausfällen oder Sicherheitsrisiken führen.

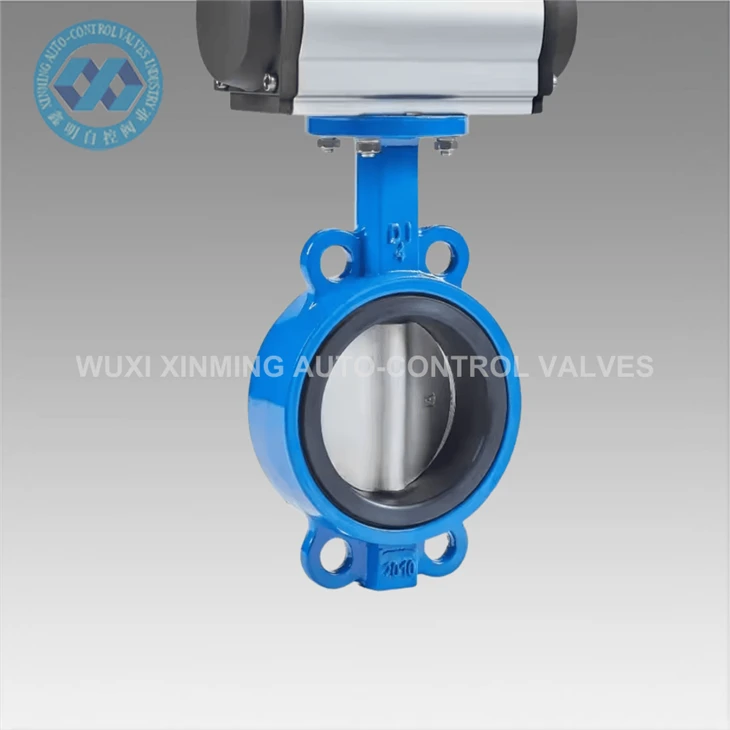

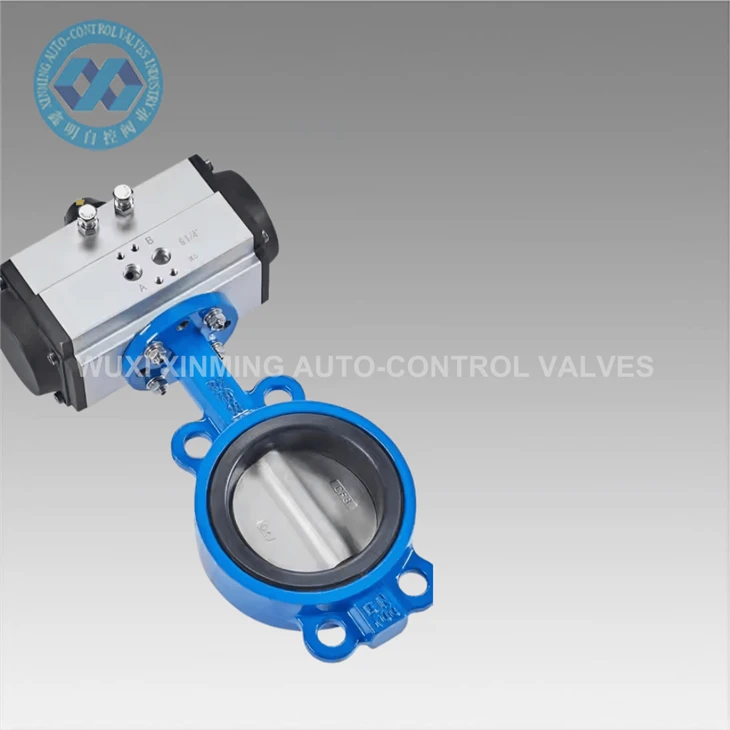

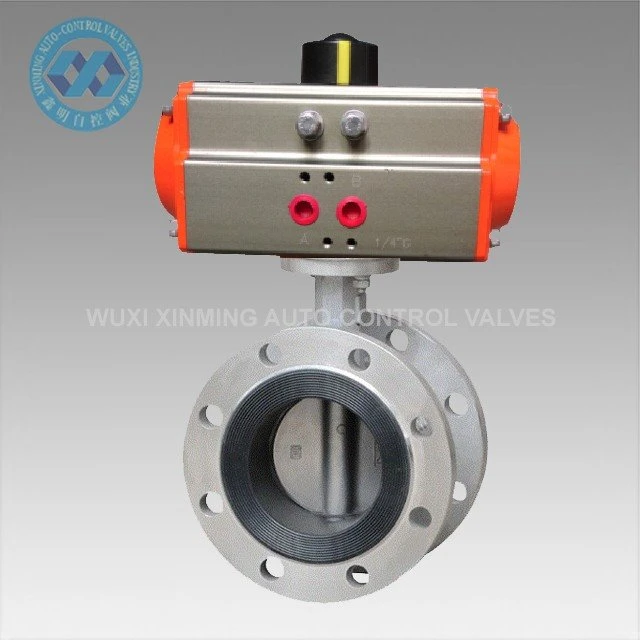

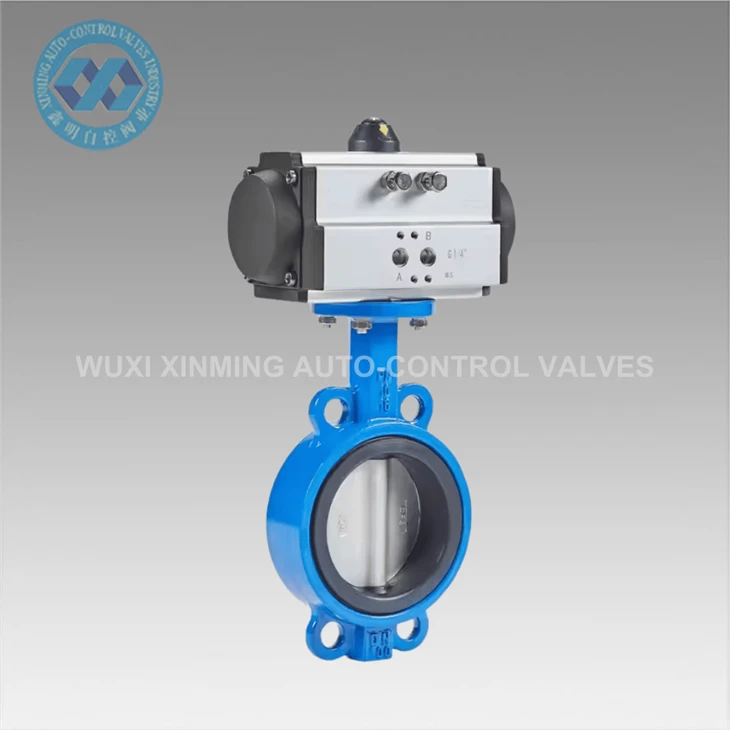

In unserem Unternehmen bieten wir eine breite Palette hochwertiger Schmetterlingsventile, einschließlichAktuator Pneumatic EPDM Flansches SchmetterlingsventilAnwesendFlansch Schmetterlingsventil, UndEdelstahl SS304 316L Pneumatic Schmetterlingsventil Schmetterlingsventil. Unsere Ventile sind nach höchsten Standards ausgelegt und hergestellt, um eine zuverlässige Leistung und eine lange Lebensdauer zu gewährleisten.
Wenn Sie Fragen zur Überprüfung des Ventilstiels zum Verschleiß haben oder wenn Sie daran interessiert sind, ein Schmetterlingsventil zu kaufen, zögern Sie bitte nicht, uns zu kontaktieren. Unser Expertenteam steht immer zur Verfügung, um Ihnen die Informationen und Unterstützung zu bieten, die Sie benötigen.
Referenzen
- Valve Manufacturers Association of America (VMAA). Ventilhandbuch.
- ASME B16.34 - Ventile - Flansch-, Gewinde- und Schweißende.
- API 609 - Schmetterlingsventile, doppelt geflanscht, typisch und wafer - Typ.
