Wie kalibrieren Sie ein Schmetterlingsventil?

Das Kalibrieren eines Schmetterlingsventils ist ein entscheidender Prozess, der seine optimale Leistung und Langlebigkeit gewährleistet. Als vertrauenswürdiger Lieferant für Schmetterlingsklappen verstehen wir die Bedeutung der ordnungsgemäßen Kalibrierung bei der Aufrechterhaltung der Effizienz und Zuverlässigkeit dieser wesentlichen Komponenten. In diesem Blog-Beitrag führen wir Sie durch den Schritt-für-Schritt-Prozess der Kalibrierung eines Schmetterlingsventils und bieten Ihnen das Wissen und die Fähigkeiten, diese Aufgabe effektiv auszuführen.

Verständnis der Grundlagen eines Schmetterlingsventils

Bevor Sie sich mit dem Kalibrierungsprozess einleiten, ist es wichtig, ein grundlegendes Verständnis dafür zu haben, wie ein Schmetterlingsventil funktioniert. Ein Schmetterlingsventil ist ein Viertelklappenventil, das ein scheibenförmiges Schließelement verwendet, um den Flüssigkeitsfluss durch eine Rohrleitung zu regulieren. Die Scheibe ist auf einer Welle montiert, die sich um 90 Grad dreht, um das Ventil zu öffnen oder zu schließen. Wenn die Festplatte parallel zur Durchflussrichtung ist, ist das Ventil vollständig geöffnet, was einen maximalen Durchfluss ermöglicht. Umgekehrt ist das Ventil, wenn die Festplatte senkrecht zur Flussrichtung ist, vollständig geschlossen und blockiert den Fluss.

Warum Kalibrierung notwendig ist

Die Kalibrierung ist das Einstellen eines Ventils, um sicherzustellen, dass es genau und konsequent funktioniert. Im Laufe der Zeit können Faktoren wie Verschleiß, Temperaturänderungen und Druckschwankungen dazu führen, dass ein Schmetterlingsventil von seinen beabsichtigten Einstellungen abweicht. Dies kann zu einer ungenauen Durchflussregelung, einer verringerten Effizienz und sogar dem Systemausfall führen. Durch regelmäßiges Ventil können Sie seine Leistung aufrechterhalten, seine Lebensdauer verlängern und kostspielige Ausfallzeiten verhindern.

Werkzeuge und Geräte erforderlich

Bevor Sie mit dem Kalibrierungsprozess beginnen, müssen Sie die erforderlichen Werkzeuge und Geräte sammeln. Dies kann einschließen:

• Ein Drehmomentschlüssel
• Ein Druckmessgerät
• Ein Flussmesser
• Ein Kalibrierungsdiagramm oder Handbuch
• Sicherheitsausrüstung wie Handschuhe und Schutzbrillen

Schritt-für-Schritt-Kalibrierungsprozess

In den folgenden Schritten wird der allgemeine Prozess der Kalibrierung eines Schmetterlingsventils überarbeitet. Es ist jedoch wichtig zu beachten, dass das spezifische Kalibrierungsverfahren je nach Marke und Modell des Ventils variieren kann. Beachten Sie immer die Anweisungen und Richtlinien des Herstellers für detaillierte Informationen.

Schritt 1: Vorbereitung

• Isolieren Sie das Ventil:Bevor Sie am Ventil arbeiten, isolieren Sie es vom System, indem Sie die stromaufwärts gelegenen und nachgelagerten Ventile schließen. Dies verhindert, dass jede Flüssigkeit während des Kalibrierungsprozesses durch das Ventil fließt.
• Druck entlasten:Verwenden Sie einen Druckmessgerät, um den Druck im Ventil zu überprüfen und den Restdruck durch Öffnen des Abflussventils oder des Ableitens des Systems zu lindern.
• Reinigen Sie das Ventil:Entfernen Sie Schmutz, Schmutz oder Korrosion aus dem Ventil und seinen Komponenten mit einem sauberen Tuch oder einer milden Reinigungslösung. Dadurch wird genaue Messwerte gewährleistet und die Schädigung des Ventils verhindern.

Schritt 2: Überprüfen Sie die Ventilposition

• Überprüfen Sie die Ventilposition:Verwenden Sie eine visuelle Inspektion oder einen Positionsindikator, um zu bestätigen, dass sich das Ventil in der vollständig geschlossenen Position befindet. Wenn das Ventil nicht vollständig geschlossen ist, stellen Sie es manuell ein, bis es es ist.
• Markieren Sie die Ventilposition:Verwenden Sie einen Marker oder einen Schreiber, um die Position des Ventilstamms oder des Stellantriebs am Ventilkörper zu markieren. Auf diese Weise können Sie sicherstellen, dass das Ventil nach der Kalibrierung in dieselbe Position zurückkehrt.

Schritt 3: Passen Sie den Aktuator an

• Überprüfen Sie die Einstellungen für Aktuator:In den Anweisungen des Herstellers finden Sie die richtigen Einstellungen für den Aktuator wie Drehmoment, Druck und Schlaganfalllänge. Verwenden Sie einen Drehmomentschlüssel, um den Aktuator an die angegebenen Einstellungen anzupassen.
• Testen Sie den Aktuator:Verwenden Sie einen Druckmessgerät, um Druck auf den Stellantrieb auszuüben und zu überprüfen, ob der Ventilstamm reibungslos und genau bewegt wird. Wenn der Aktuator nicht ordnungsgemäß funktioniert, passen Sie die Einstellungen an oder ersetzen Sie den Aktuator bei Bedarf.

Schritt 4: Überprüfen Sie die Durchflussrate

• Installieren Sie einen Durchflussmesser:Installieren Sie ein Durchflussmesser in der Rohrleitung stromaufwärts oder stromabwärts des Ventils, um die Durchflussrate zu messen. Stellen Sie sicher, dass Sie den Anweisungen des Herstellers zur Installation und Kalibrierung des Durchflussmessers befolgen.
• Öffnen Sie das Ventil allmählich:Öffnen Sie langsam das Ventil und überwachen Sie die Durchflussrate mit dem Durchflussmesser. Passen Sie die Ventilposition nach Bedarf an, um die gewünschte Durchflussrate zu erreichen.
• Notieren Sie die Durchflussrate:Notieren Sie die Durchflussrate in verschiedenen Ventilpositionen und vergleichen Sie sie mit den Spezifikationen des Herstellers. Wenn die Durchflussrate von den Spezifikationen abweicht, passen Sie das Ventil oder den Aktuator an, bis sie den Anforderungen erfüllt.

Schritt 5: Überprüfen Sie die Leckage

• Schließen Sie das Ventil vollständig:Sobald Sie die gewünschte Strömungsrate erreicht haben, schließen Sie das Ventil vollständig und prüfen Sie, ob Sie eine Leckage mit einem Gesprächsmessgeräte oder einem Leckdelektor erhalten. Wenn ein Leckage vorliegt, passen Sie das Ventil oder den Stellantrieb an, bis es anhält.
• Testen Sie das Ventil unter Druck:Druck auf das Ventil ausüben und auf Leckagen bei unterschiedlichen Druckniveaus prüfen. Wenn das Ventil bei hohen Drücken leckt, stellen Sie das Ventil oder den Stellantrieb ein, um die Versiegelungsleistung zu verbessern.

Schritt 6: Schlussprüfungen

• Überprüfen Sie die Ventilposition:Verwenden Sie eine visuelle Inspektion oder einen Positionsindikator, um zu bestätigen, dass sich das Ventil in der vollständig geschlossenen Position befindet. Wenn das Ventil nicht vollständig geschlossen ist, stellen Sie es manuell ein, bis es es ist.
• Überprüfen Sie die Kalibrierungsmarken:Überprüfen Sie die Kalibrierungsmarkierungen am Ventilstamm oder am Aktuator, um sicherzustellen, dass das Ventil nach der Kalibrierung in dieselbe Position zurückkehrt.
• Testen Sie den Ventilbetrieb:Öffnen und schließen Sie das Ventil mehrmals, um zu überprüfen, ob es reibungslos und genau funktioniert. Überprüfen Sie ungewöhnliche Geräusche, Vibrationen oder Widerstand während des Betriebs.

Arten von Schmetterlingsventilen und deren Kalibrierungsüberlegungen

Es gibt verschiedene Arten von Schmetterlingsventilen auf dem Markt, jeweils eigene Merkmale und Kalibrierungsanforderungen. Hier sind einige der häufigsten Arten von Schmetterlingsventilen und deren Kalibrierungsüberlegungen:

Konzentrische Schmetterlingsventile

Konzentrische Schmetterlingsventile sind die grundlegendste Art von Schmetterlingsventilen, wobei die Scheibe auf dem Ventilstamm zentriert ist. Diese Ventile werden typischerweise in Niederdruckanwendungen verwendet und erfordern weniger Kalibrierung als andere Arten von Ventilen. Es ist jedoch immer noch wichtig, die Ventilposition, die Aktuatoreinstellungen und die Durchflussrate regelmäßig zu überprüfen, um eine optimale Leistung zu gewährleisten.

Exzentrische Schmetterlingsventile

Exzentrische Schmetterlingsventile haben eine versetzte Festplatte, die eine bessere Versiegelungsleistung und eine verminderte Verschleiß bietet. Diese Ventile werden üblicherweise in Hochdruckanwendungen verwendet und erfordern eine genauere Kalibrierung als konzentrische Schmetterlingsventile. Bei der Kalibrierung eines exzentrischen Schmetterlingsventils ist es wichtig, auf die Ventilposition, die Einstellungen der Aktuator und die Dichtungsleistung zu achten, um eine enge Dichtung zu gewährleisten und Leckagen zu vermeiden.

Doppeltezzentrische Schmetterlingsventile

Doppeltezzentrische Schmetterlingsventile haben zwei Offsets, eine auf der Scheibe und eine im Stamm, was eine noch bessere Versiegelungsleistung und eine verringerte Reibung bietet. Diese Ventile werden typischerweise in kritischen Anwendungen verwendet, bei denen ein hohes Maß an Genauigkeit und Zuverlässigkeit erforderlich ist. Bei der Kalibrierung eines doppelte Zentrums Schmetterlingsventil ist es wichtig, den Anweisungen des Herstellers sorgfältig zu befolgen und spezielle Kalibrierungsgeräte zu verwenden, um genaue und konsistente Ergebnisse zu gewährleisten.

Dreizentrische Schmetterlingsventile

Dreifach-zentrische Schmetterlingsventile haben drei Offsets, die die höchste Versiegelungsleistung und die längste Lebensdauer bieten. Diese Ventile werden üblicherweise in Hochtemperatur-, Hochdruck- und korrosiven Anwendungen verwendet. Bei der Kalibrierung eines dreizentrischen Schmetterlingsventils ist es wichtig, einen Drehmomentschlüssel zu verwenden, um den Stellantrieb an die angegebenen Einstellungen anzupassen und die Ventilposition und die Dichtungsleistung regelmäßig zu überprüfen, um eine optimale Leistung zu gewährleisten.

Unsere Schmetterlingsventilprodukte

Als führender Lieferant für Schmetterlingsklappen bieten wir eine breite Palette hochwertiger Schmetterlingsventile an, um die Bedürfnisse verschiedener Branchen und Anwendungen zu erfüllen. Unsere Produkte umfassen:

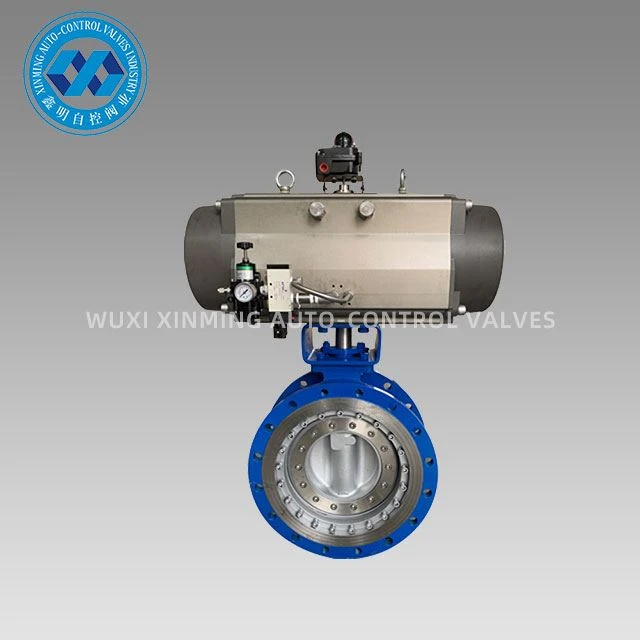

• Tri-Eccentric Butterfly Ventil pneumatischer Aktuator: Dieses Ventil verfügt über ein dreizentrisches Design, das eine hervorragende Versiegelungsleistung und eine lange Lebensdauer bietet. Es ist für Hochtemperatur-, Hochdruck- und korrosive Anwendungen geeignet.
• Pneumatischer Stellantrieb Flansch Butterfly Vlave: Dieses Ventil ist für die Verwendung in Pipelines mit geflanscheten Verbindungen ausgelegt. Es verfügt über einen pneumatischen Aktuator, der einen zuverlässigen und effizienten Betrieb bietet.
• Pneumatik -Sanitär -Schmetterlingsventil: Dieses Ventil wurde speziell für die Verwendung in der Lebensmittel-, Getränk- und Pharmaindustrie entwickelt. Es verfügt über ein Sanitärdesign, das den höchsten Standards für Hygiene und Sauberkeit entspricht.

Kontaktieren Sie uns für Beschaffung und Beratung

Wenn Sie ein hochwertiges Schmetterlingsventil benötigen oder Fragen zur Ventilkalibrierung haben, zögern Sie bitte nicht, uns zu kontaktieren. Unser Expertenteam steht Ihnen zur Verfügung, um Ihnen professionelle Beratung, technische Support und maßgeschneiderte Lösungen zu bieten, um Ihre spezifischen Anforderungen zu erfüllen. Wir sind bestrebt, unseren Kunden die besten Produkte und Dienstleistungen zu wettbewerbsfähigen Preisen zu bieten. Egal, ob Sie ein kleines Unternehmen oder ein großes Unternehmen sind, wir können Ihnen helfen, das richtige Ventil für Ihre Bewerbung zu finden.

Referenzen

• Ventilhandbuch, von Cameron Iron Works, Inc.
• Steuerventilhandbuch durch Emerson Process Management
• Handbuch für Schmetterlingsventile und Wartung von verschiedenen Herstellern
