Hallo! Als Lieferant von pneumatischen Ballventilen werde ich oft gefragt, wie ich die Öffnungs- und Schließgeschwindigkeit dieser Ventile einstellen kann. Es ist ein entscheidender Aspekt, insbesondere wenn Sie die Leistung Ihrer Systeme optimieren möchten. In diesem Blog werde ich einige praktische Tipps und Einblicke zu diesem Thema teilen.
Lassen Sie uns zunächst verstehen, warum die Anpassung der Öffnungs- und Schließgeschwindigkeit wichtig ist. In verschiedenen industriellen Anwendungen kann die Geschwindigkeit, mit der ein pneumatisches Ballventil geöffnet oder schließt, erhebliche Auswirkungen haben. Zum Beispiel kann bei einem Prozess, bei dem eine plötzliche Änderung der Durchflussrate zu Problemen wie Wasserhammer in einem Rohrleitungssystem führen kann, eine langsamere Öffnung oder Schließgeschwindigkeit Schäden verhindern. Andererseits ist bei einigen hohen Geschwindigkeitsprozessen möglicherweise ein schnellerer Ventilbetrieb erforderlich, um die Effizienz aufrechtzuerhalten.
Faktoren, die die Öffnungs- und Schließgeschwindigkeit beeinflussen
Es gibt mehrere Faktoren, die die Öffnungs- und Schließgeschwindigkeit eines pneumatischen Ballventils beeinflussen können. Einer der wichtigsten ist der Luftdruck, der dem pneumatischen Aktuator geliefert wird. Der Aktuator ist der Teil, der die Bewegung des Balls in das Ventil antreibt. Wenn Sie den Luftdruck erhöhen, bewegt sich der Stellantrieb im Allgemeinen schneller, was zu einer schnelleren Öffnung oder Schließung des Ventils führt. Umgekehrt verlangsamt die Reduzierung des Luftdrucks den Betrieb.
Ein weiterer Faktor ist die Größe des Ventils. Größere Ventile haben normalerweise mehr Masse, um sich zu bewegen, sodass sie sich auch mit dem gleichen Luftdruck langsamer öffnen und schließen können als kleinere. Die Art des Aktuators spielt ebenfalls eine Rolle. Einige Aktuatoren sind für den hohen Geschwindigkeitsbetrieb ausgelegt, während andere sich mehr auf Präzision und langsamere Bewegung konzentrieren.
Luftdruck einstellen
Das Einstellen des Luftdrucks ist eine der einfachsten Möglichkeiten, um die Öffnungs- und Schließgeschwindigkeit zu ändern. Die meisten pneumatischen Systeme verfügen über einen Druckregler, mit dem Sie den Luftdruck steuern können, der zum Ventilantrieb führt. Dazu müssen Sie den Druckregler in Ihrem pneumatischen System lokalisieren. Es ist normalerweise ein Gerät mit einer Messgerät und einem Einstellknauf.
Überprüfen Sie zunächst den aktuellen Luftdruck. Sie können dies tun, indem Sie sich die Anzeige des Druckreglers ansehen. Wenn Sie die Öffnungs- und Schließgeschwindigkeit erhöhen möchten, drehen Sie langsam den Einstellknopf im Uhrzeigersinn, um den Druck zu erhöhen. Behalten Sie die Anzeige im Auge, um sicherzustellen, dass Sie den empfohlenen Druck für Ihr Ventil und den Aktuator nicht überschreiten. Wenn Sie den Betrieb verlangsamen möchten, drehen Sie den Knopfzähler im Uhrzeigersinn, um den Druck zu verringern.
Es ist wichtig, kleine Anpassungen vorzunehmen und den Ventilbetrieb nach jeder Änderung zu testen. Auf diese Weise finden Sie die optimale Geschwindigkeit für Ihre spezifische Anwendung.
Verwenden von Durchflussregelventilen
Durchflusssteuerventile sind ein weiteres nützliches Werkzeug zum Einstellen der Öffnungs- und Schließgeschwindigkeit eines pneumatischen Kugelventils. Diese Ventile sind in der Luftversorgungsleitung an den Aktuator installiert. Sie arbeiten, indem sie den Luftstrom einschränken, der wiederum die Geschwindigkeit steuert, mit der sich der Stellantrieb bewegt.
Es gibt zwei Haupttypen von Durchflussregelventilen: Nadelventile und Gasventile. Nadelventile haben einen feinen Stamm mit Gewinde, der eine sehr genaue Einstellung des Luftstroms ermöglicht. Gasventile hingegen werden häufiger für die allgemeine Durchflussregelung verwendet und sind leichter einzustellen.
Um ein Durchflussregelventil zu verwenden, installieren Sie es einfach in der Luftversorgungsleitung zwischen dem Druckregler und dem Ventilantrieb. Stellen Sie dann das Ventil ein, um den Luftstrom zu erhöhen oder zu verringern. Ähnlich wie bei der Einstellung des Luftdrucks kleine Änderungen vornehmen und den Ventilbetrieb nach jeder Einstellung testen.
Aktuator - Spezifische Anpassungen
Einige pneumatische Aktuatoren sind mit gebautem - in Anpassungsmechanismen ausgestattet. Beispielsweise haben einige rotierende Aktuatoren einstellbare Stopps, die verwendet werden können, um den Drehwinkel zu begrenzen, der indirekt die Öffnungs- und Schließgeschwindigkeit beeinflussen kann. Andere haben möglicherweise eine einstellbare Dämpfung oder Dämpfungsmerkmale, die die Bewegung am Ende des Schlaganfalls verlangsamen können.
Wenn Ihr Aktuator über diese Funktionen verfügt, finden Sie im Handbuch des Herstellers Anweisungen zur Anpassung. Es ist wichtig, die Richtlinien sorgfältig zu befolgen, um den ordnungsgemäßen Betrieb zu gewährleisten und den Aktuator zu beschädigen.
Real - Weltbeispiele
Schauen wir uns einige echte - Weltszenarien an, in denen die Anpassung der Öffnungs- und Schließgeschwindigkeit eines pneumatischen Ballventils von entscheidender Bedeutung ist. In einer Lebensmittelverarbeitungsanlage aBidirektionales Pneumatikantrieb aus Edelstahl hoher Temperatur -Futter - Off -Kugelventilwird verwendet, um den Fluss flüssiger Zutaten zu steuern. Um zu verhindern und eine genaue Dosierung zu gewährleisten, ist eine langsamere Öffnungs- und Schließgeschwindigkeit erforderlich. Durch Einstellen des Luftdrucks und die Verwendung eines Durchflussregelventils können die Anlagenbetreiber die gewünschte Geschwindigkeit erreichen.
In einer chemischen Verarbeitungsanlage aDoppelhülle -Polyvinylchloridkugelventilwird verwendet, um den Fluss von ätzenden Chemikalien zu kontrollieren. In diesem Fall ist möglicherweise eine schnellere Öffnungs- und Schließgeschwindigkeit erforderlich, um schnell auf Änderungen des Prozesses zu reagieren. Die Bediener können den Luftdruck erhöhen und das Durchflussregelventil entsprechend einstellen.

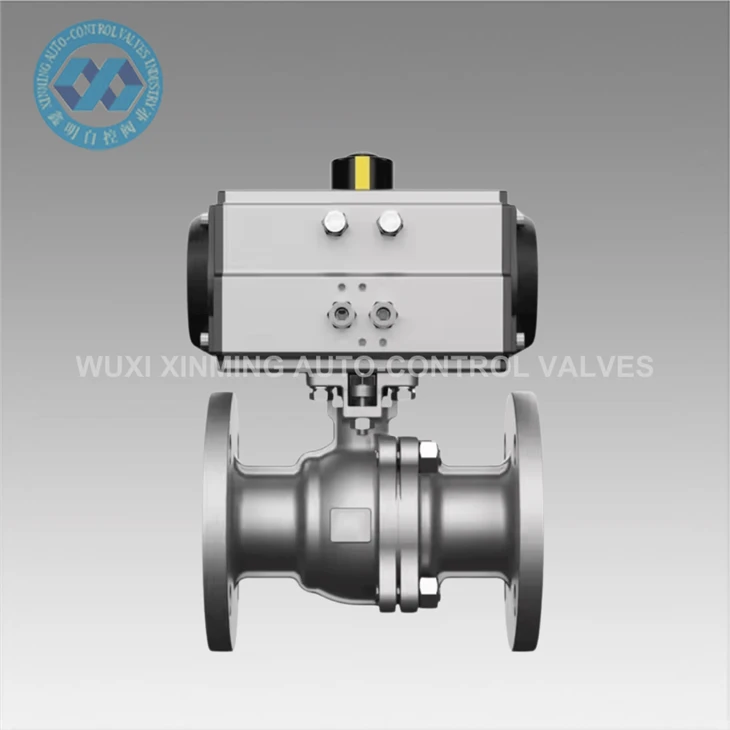

In einer Öl- und Gasleitung, aPneumatische Geräte WCB/SS304/SS316 V Pneumatic Flansch/Schweiß/Gewindegefälle geschmiedetes Kugelventilwird verwendet, um den Öl- oder Gasfluss zu kontrollieren. Abhängig von den Pipeline -Bedingungen und den Anforderungen des Prozesses müssen möglicherweise die Öffnungs- und Schließungsgeschwindigkeit eingestellt werden, um Druckstöcke zu vermeiden und einen sicheren Betrieb sicherzustellen.
Abschluss
Die Anpassung der Öffnungs- und Schließgeschwindigkeit eines pneumatischen Ballventils ist ein wichtiger Bestandteil der Optimierung der Leistung Ihrer Industriesysteme. Durch das Verständnis der Faktoren, die die Geschwindigkeit beeinflussen, z. B. Luftdruck, Ventilgröße und Aktuatortyp und die Verwendung von Werkzeugen wie Druckregulatoren und Durchflussregelventilen, können Sie die gewünschte Geschwindigkeit für Ihre spezifische Anwendung erreichen.
Wenn Sie auf dem Markt für ein pneumatisches Ballventil sind oder weitere Ratschläge zur Anpassung der Öffnungs- und Schließgeschwindigkeit benötigen, zögern Sie nicht, sich zu wenden. Wir sind hier, um Ihnen dabei zu helfen, die richtigen Lösungen für Ihre Bedürfnisse zu finden. Kontaktieren Sie uns für weitere Informationen und beginnen Sie ein Gespräch über Ihre Beschaffungsanforderungen.
Referenzen
- Pneumatic Ventil Handbuch, verschiedene Hersteller
- Lehrbücher für industrielle Automatisierung
- Technische Papiere auf Flüssigkeitssteuerungssystemen
