Kann eine Absperrklappe in Anwendungen mit hohem Durchfluss eingesetzt werden?
Im Bereich der Flüssigkeitssteuerungssysteme ist die Frage, ob eine Absperrklappe effektiv in Anwendungen mit hohem Durchfluss eingesetzt werden kann, ein Thema von großem Interesse. Als führender Anbieter von Absperrklappen verfügen wir über fundiertes Wissen und praktische Erfahrung, um Einblicke in dieses Thema zu bieten.
Absperrklappen verstehen
Absperrklappen sind Ventile mit Vierteldrehung, die eine auf einer rotierenden Welle montierte Scheibe verwenden, um den Flüssigkeitsfluss zu steuern. Wenn das Ventil vollständig geöffnet ist, liegt die Scheibe parallel zur Strömungsrichtung, sodass Flüssigkeit mit relativ geringem Widerstand hindurchströmen kann. Bei geschlossenem Ventil steht die Scheibe senkrecht zur Strömung und blockiert den Durchgang.

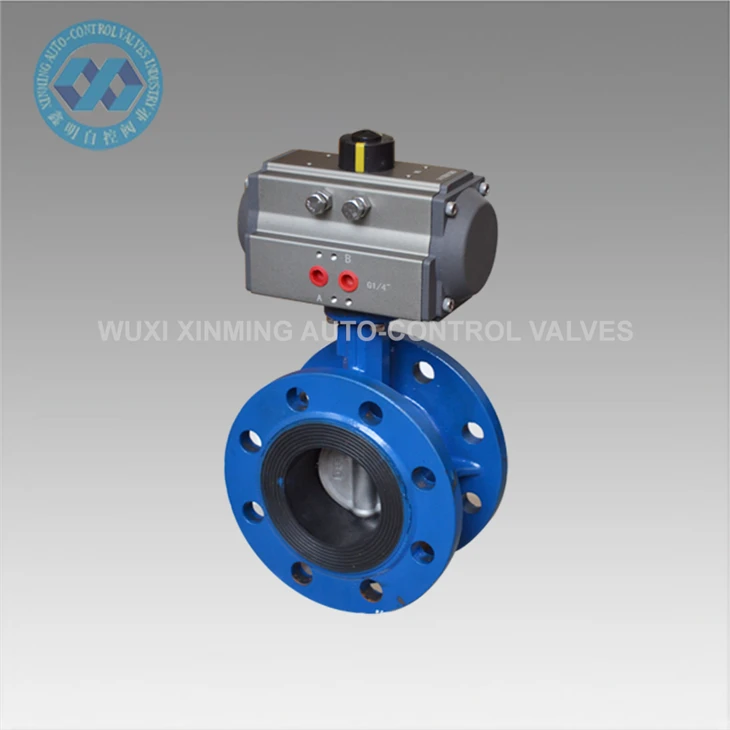

In unserem Sortiment sind verschiedene Arten von Absperrklappen erhältlich, wie z.B. diePneumatische Absperrklappe: Schlüsselkomponente für optimale Leistung des pneumatischen Systems,Flansch-Absperrklappe, UndHochleistungs-PVC-Absperrklappe. Jeder Typ hat seine eigenen einzigartigen Eigenschaften und ist für unterschiedliche Anwendungsszenarien geeignet.
Vorteile von Absperrklappen in Anwendungen mit hohem Durchfluss
Geringer Druckabfall
Einer der Hauptvorteile von Absperrklappen in Anwendungen mit hohem Durchfluss ist ihr relativ geringer Druckabfall. Das stromlinienförmige Design des Ventiltellers ermöglicht, insbesondere im vollständig geöffneten Zustand, einen gleichmäßigen Flüssigkeitsfluss. In Systemen mit hohem Durchfluss ist die Minimierung des Druckabfalls von entscheidender Bedeutung, da sie zur Reduzierung des Energieverbrauchs beiträgt. Beispielsweise kann in großen Wasserverteilungsnetzen oder industriellen Kühlsystemen, in denen große Wassermengen umgewälzt werden müssen, ein Ventil mit niedrigem Druckabfall wie eine Absperrklappe die erforderliche Pumpleistung erheblich senken, was langfristig zu Kosteneinsparungen führt.
Schnelle Bedienung
Absperrklappen können mit einer Vierteldrehung der Welle geöffnet oder geschlossen werden. Dieser schnelle Vorgang ist bei Anwendungen mit hohem Durchfluss, bei denen eine schnelle Durchflussregelung erforderlich sein kann, äußerst vorteilhaft. In Notsituationen, beispielsweise beim Absperren des Flusses einer großen Flüssigkeitsmenge, um Systemschäden zu verhindern, kann eine Absperrklappe viel schneller betätigt werden als andere Arten von Ventilen, beispielsweise Absperrschieber, die zum Öffnen oder Schließen mehrere Umdrehungen erfordern.
Kompaktes Design
Absperrklappen haben ein kompaktes Design, was bei Anwendungen mit hohem Durchfluss und begrenztem Platz von Vorteil ist. In Industrieanlagen beispielsweise befinden sich oft viele Rohre und Geräte auf engstem Raum. Die kompakte Größe von Absperrklappen ermöglicht eine einfachere Installation und Integration in das bestehende Rohrleitungssystem, ohne übermäßigen Platzbedarf zu beanspruchen. Dies kann auch das Gesamtsystemlayout vereinfachen und den Bedarf an zusätzlichen Stützstrukturen reduzieren.
Kosten – Wirksamkeit
Im Vergleich zu einigen anderen Ventiltypen, die in Anwendungen mit hohem Durchfluss verwendet werden, wie z. B. Kugelhähnen oder Durchgangsventilen, sind Absperrklappen im Allgemeinen kostengünstiger. Sie benötigen weniger Material für die Herstellung und ihr einfacherer Aufbau führt auch zu geringeren Produktionskosten. Darüber hinaus trägt der geringere Energieverbrauch aufgrund des geringen Druckabfalls weiter zur Kosteneffizienz über die Lebensdauer des Ventils bei.
Überlegungen zur Verwendung von Absperrklappen in Anwendungen mit hohem Durchfluss
Strömungseigenschaften
Obwohl Absperrklappen in der vollständig geöffneten Position einen geringen Druckabfall bieten, können sich ihre Durchflusseigenschaften erheblich ändern, wenn das Ventil beginnt, sich zu schließen. Der Teller der Absperrklappe kann insbesondere bei Teilöffnungen zu Turbulenzen in der Strömung führen. Bei Anwendungen mit hohem Durchfluss, bei denen eine präzise Durchflussregelung erforderlich ist, müssen diese Turbulenzen möglicherweise sorgfältig bewertet werden. Beispielsweise können in einigen Chemieverarbeitungsanlagen, in denen die Durchflussrate und Mischung verschiedener Flüssigkeiten genau gesteuert werden muss, die nichtlinearen Durchflusseigenschaften von Absperrklappen bei Teilöffnungen eine Herausforderung darstellen.
Dichtungsleistung
Bei Anwendungen mit hohem Durchfluss ist die Gewährleistung einer ordnungsgemäßen Abdichtung unerlässlich, um Leckagen zu verhindern. Während moderne Absperrklappen mit verbesserten Dichtungsmechanismen ausgestattet sind, können hohe Strömungsgeschwindigkeiten die Ventildichtungen zusätzlich belasten. Dies kann mit der Zeit zu einem Verschleiß der Dichtungen und damit zu Undichtigkeiten führen. Bei Anwendungen, bei denen die geförderte Flüssigkeit gefährlich oder wertvoll ist, wie beispielsweise in der Öl- und Gasindustrie, ist die Aufrechterhaltung einer hohen Dichtungsleistung von größter Bedeutung. Um einen zuverlässigen Betrieb zu gewährleisten, sind eine regelmäßige Inspektion und Wartung der Ventildichtungen erforderlich.
Materialauswahl
Die Wahl der Materialien für Absperrklappen in Anwendungen mit hohem Durchfluss ist von entscheidender Bedeutung. Der Ventilkörper, die Scheibe und die Dichtungen müssen der hohen Strömungsgeschwindigkeit, dem Druck und den Eigenschaften der geförderten Flüssigkeit standhalten. Beispielsweise sind in Meerwasserentsalzungsanlagen, in denen die Flüssigkeit stark korrosiv ist, Ventile aus korrosionsbeständigen Materialien wie Edelstahl oder Speziallegierungen erforderlich. Darüber hinaus sollte das Material des Ventilsitzes so ausgewählt werden, dass es bei hohem Durchfluss eine gute Abdichtung und Verschleißfestigkeit bietet.
Fallstudien
Wasseraufbereitungsanlage
In einer großen Wasseraufbereitungsanlage wurden Absperrklappen in den Hauptwasserzulauf- und -verteilungsleitungen installiert. Die hohe Durchflusskapazität der Absperrklappen ermöglichte eine effiziente Wasseraufnahme aus der Quelle und die Verteilung im gesamten Werk. Der geringe Druckabfall der Ventile reduzierte den Energieverbrauch des Pumpsystems. Die Schnellschlussfunktion der Absperrklappen erwies sich auch in Notfällen als nützlich, beispielsweise bei einer plötzlichen Verstopfung der Rohrleitung. Durch das schnelle Absperren des Durchflusses konnten Schäden an der nachgeschalteten Ausrüstung verhindert werden.
Kraftwerk
In einer Energieerzeugungsanlage wurden Absperrklappen im Kühlwassersystem eingesetzt. Die kompakte Bauweise der Ventile ermöglichte eine einfache Installation in den begrenzten Platzverhältnissen rund um die Kühltürme und Wärmetauscher. Die geringen Kosten der Absperrklappen in Kombination mit ihrer zuverlässigen Leistung machten sie zu einer kostengünstigen Wahl für Kühlwasseranwendungen mit hohem Durchfluss.
Abschluss
Zusammenfassend lässt sich sagen, dass Absperrklappen tatsächlich in Anwendungen mit hohem Durchfluss eingesetzt werden können. Ihr geringer Druckabfall, ihre schnelle Bedienung, ihr kompaktes Design und ihre Kosteneffizienz machen sie zu einer praktikablen Option für viele Systeme mit hohem Durchfluss. Es ist jedoch wichtig, die Strömungseigenschaften, die Dichtungsleistung und die Materialauswahl sorgfältig abzuwägen, um einen zuverlässigen und effizienten Betrieb zu gewährleisten.
Als vertrauenswürdiger Lieferant von Absperrklappen sind wir bestrebt, qualitativ hochwertige Produkte bereitzustellen, die den spezifischen Anforderungen von Anwendungen mit hohem Durchfluss gerecht werden. Unser Expertenteam kann Sie bei der Auswahl des am besten geeigneten Ventiltyps und -materials für Ihr Projekt unterstützen. Wenn Sie mehr über unsere Absperrklappen erfahren möchten oder ein Projekt haben, das Ventillösungen mit hohem Durchfluss erfordert, laden wir Sie ein, mit uns für weitere Gespräche und Beschaffungsverhandlungen Kontakt aufzunehmen.
