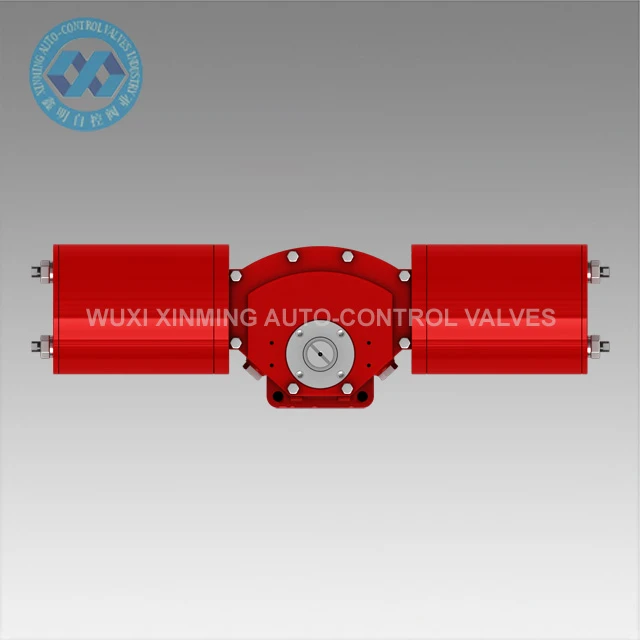

Doppeltwirkender pneumatischer Scotch-Yoke-Antrieb Stellantrieb

Doppeltwirkender pneumatischer Scotch-Yoke-Antrieb Stellantrieb

XM-Scotch-Yoke-Pneumatikantriebe eignen sich für die Abschalt- oder Dosiersteuerung von 90°-Ventilen (z. B. Kugelhähne, Absperrklappen und Kükenhähne). Mit verschiedenen Zubehörteilen kann eine automatische Steuerung industrieller Prozesse realisiert werden.

Produktdefinition

XM Scotch Yoke-Pneumatikantriebe eignen sich für die Abschalt- oder Dosiersteuerung von 90°-Ventilen (z. B. Kugelhähne, Absperrklappen und Kükenhähne). Sie können mit verschiedenen Zubehörteilen eine automatische Steuerung industrieller Prozesse realisieren. Das Prinzip besteht darin, dass Druckluft in die Kammer eintritt, um den Kolben zu einer linearen Bewegung zu bewegen die Steuerung des Ventils.



Im Vergleich zu herkömmlichen Zahnstangenantrieben zeichnet es sich durch eine höhere strukturelle Festigkeit, ein größeres Ausgangsdrehmoment und eine stärkere Betriebsstabilität aus und passt sich den langfristigen Dauerbetriebsanforderungen in rauen Industrieumgebungen an.

Kernmerkmale

Doppelte Luftkammerkonstruktion, präzise Steuerung des Öffnens und Schließens des Ventils.

Entfall der Federstruktur, Reduzierung des Verschleißes der Kernkomponenten und Verlängerung der Gesamtlebensdauer der Ausrüstung.

Ausgestattet mit bidirektionalen, präzisen Hubeinstellschrauben, die sich präzise an den Dichthub und die Einstellgenauigkeitsanforderungen verschiedener Ventile anpassen.

Strikte Einhaltung der ISO5211- und NAMUR-Standards, mit großer Vielseitigkeit.

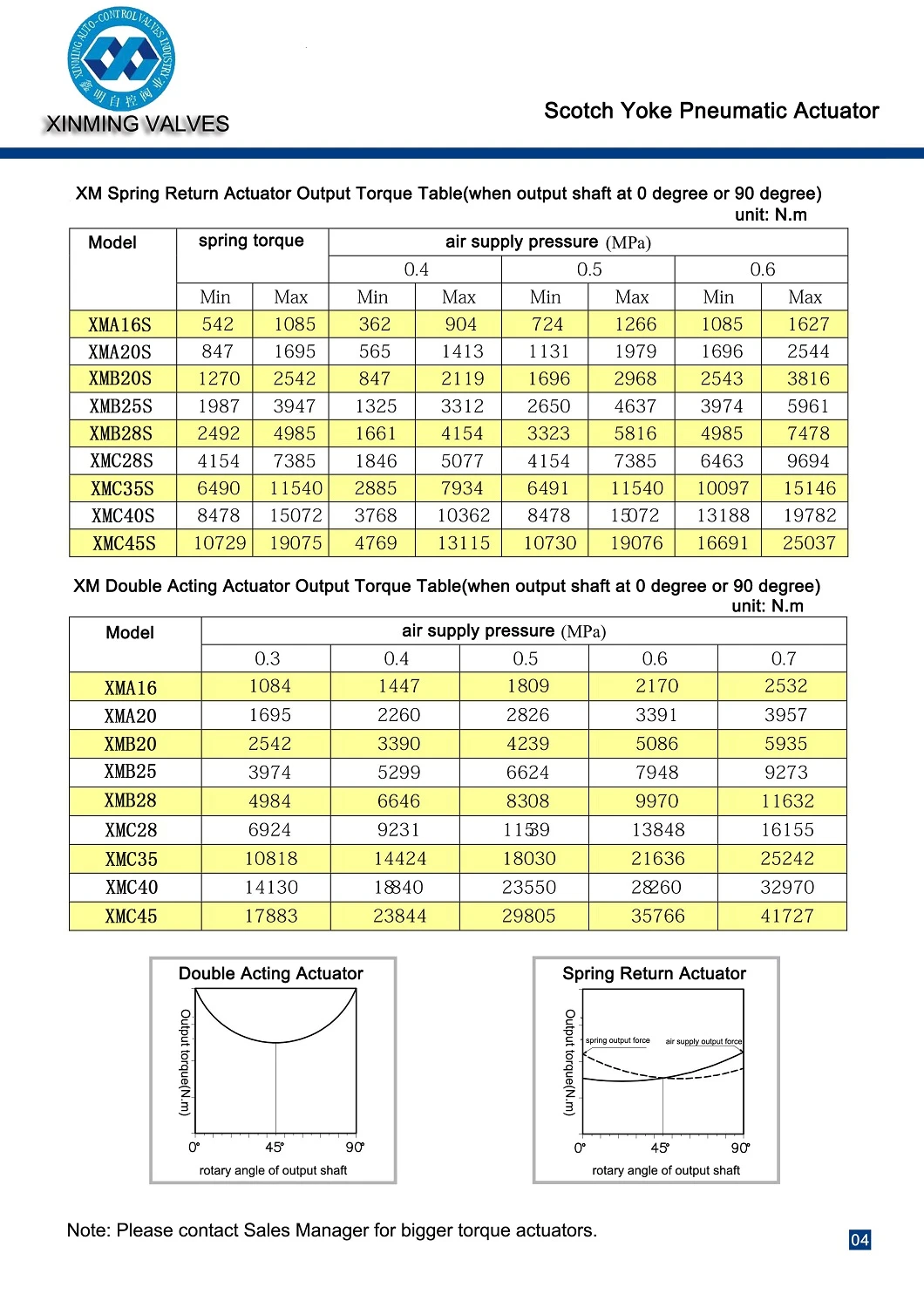

Technische Parameter

Modell

XM-B-SERIE, XM-C-SERIE

Material

Sphäroguss oder Kohlenstoffstahl

Funktion

Doppelt wirkend

Ausgangsdrehmoment

Mehr als 250.000 Nm

Arbeitsdruck

0,3–0,6 MPa

Farbe

Rot/Individuell

Schnittstellengröße

Entspricht den NAMUR- und ISO5211-Standards

Betriebstemperatur

Standard: -20°C bis +80°C

Hohe Temperatur: -15 °C bis +150 °C

Niedrige Temperatur: -40 °C bis +80 °C

Technische Vorteile

1. Hervorragende Stabilität unter Hochfrequenz-Arbeitsbedingungen: Die federfreie Struktur eliminiert Federdämpfung und ungleichmäßige elastische Kraft bei Hochfrequenzbetrieb und sorgt so für eine extrem hohe Konstanz der Hin- und Herbewegungen, schnelle Start-Stopp-Reaktion und gute Synchronisierung. Es ist speziell für die industrielle kontinuierliche automatische Hochfrequenzanpassung und Schalterarbeitsbedingungen konzipiert.



2. Niedrigerer Gesamtenergieverbrauch und geringere Kosten: Die Scotch-Yoke-Getriebestruktur weist einen geringen Reibungsverlust und eine hohe Leistungsumwandlungseffizienz auf und liefert ein größeres Ausgangsdrehmoment bei gleichem Luftdruck. Es sind kein Austausch und keine Wartung der Federn erforderlich, da nur wenige spätere Betriebs- und Wartungsverbrauchsmaterialien und kurze Ausfallzeiten erforderlich sind, was die langfristigen Nutzungskosten erheblich senkt.



3. Hervorragende Präzisionsanpassungsleistung: Der bidirektionale pneumatische Antrieb ist frei von Störungen durch die elastische Krafthysterese. Ausgestattet mit einem intelligenten Positionierer kann es eine hochpräzise lineare Einstellung mit präziser Öffnungssteuerung, guter Wiederholbarkeit und ohne Rückkehrfehler realisieren und erfüllt so vollständig die Anpassungsanforderungen raffinierter automatischer Prozesssteuerungssysteme.

FAQ

Q: Was sind die Hauptunterschiede zwischen doppeltwirkenden und einfachwirkenden Anwendungsszenarien? Scotch-Yoke-Antriebe?

A:

Das doppeltwirkende Modell verfügt über keine automatische Rückstellfunktion nach der Luftabschaltung und eignet sich für herkömmliche industrielle Arbeitsbedingungen, die einen kontinuierlichen Hochfrequenz-Start-Stopp, eine präzise Einstellung und eine schwere Last mit hohem Drehmoment bei höherem Kosten-Leistungs-Verhältnis und längerer Lebensdauer erfordern. Das einfachwirkende Modell verfügt über eine ausfallsichere Funktion zur Luftabschaltung/Druckverlustfederrückstellung, die sich auf die Fehlersicherheitsverriegelung konzentriert, und eignet sich für Arbeitsbedingungen mit höherer Sicherheitspriorität, wie z. B. Leckagen mit hohem Risiko und Notabschaltung in der Gas- und Chemieindustrie.

Q: In welchem Zustand befindet sich das Ventil, nachdem die Luftzufuhr des doppeltwirkenden Antriebs unterbrochen wurde?

A:

Nach Luftabschaltung oder Druckverlust wird das Ventil vor der Luftabschaltung in der ursprünglichen Position verriegelt, ohne dass es sich automatisch öffnet oder schließt, und gehört zu einer Positionshaltestruktur. Wenn eine Sicherheitsrückstellfunktion mit Luftabschaltung erforderlich ist, ersetzen Sie sie durch ein Modell mit einfachwirkender Federrückstellung oder installieren Sie eine externe Sicherheitsrückstellvorrichtung.

Q: Was sind die Ursachen und Lösungen für langsame Betätigung und unzureichendes Drehmoment des Geräts?

A:

Häufige Ursachen: unzureichender Luftversorgungsdruck, unreine Luft mit Wasser und Verunreinigungen, verstopfter Filter, Luftlecks an Dichtungen, falsche Hubeinstellung und Blockierung von Getriebeteilen aufgrund mangelnder Schmierung. Lösungen: Stellen Sie den Luftdruck auf den Standardarbeitsbereich von 0,4–0,8 MPa ein; Reinigen Sie den Luftfilter und reinigen Sie die Luftquelle. Inspizieren und ersetzen Sie alternde Dichtungen; Schmieren Sie die Getriebestruktur und kalibrieren Sie die Hubparameter.

Q: Kann es an Ventile mit großem Durchmesser und hoher Belastung angepasst werden?

A:

Absolut anpassungsfähig. Die Struktur des Scotch-Yoke mit variablem Drehmoment ist von Natur aus für Ventileigenschaften mit hoher Belastung geeignet. Der doppeltwirkende bidirektionale Antrieb weist keinen elastischen Kraftverlust auf und kann Absperrklappen und Kugelhähne mit großem Durchmesser stabil antreiben. Es ist lediglich erforderlich, die entsprechende Spezifikation und den Standardluftdruck entsprechend den Ventildrehmomentparametern anzupassen.

Q: Kann ich mein Markenlogo auf den Antrieb drucken?

A:

Die Anpassung des OEM-Logos wird unterstützt.

Q: Handelsbedingungen?

A:

Gemäß Incoterms 2010, normalerweise mit EXW, FOB Shanghai, CFR, CIF und DDU.
